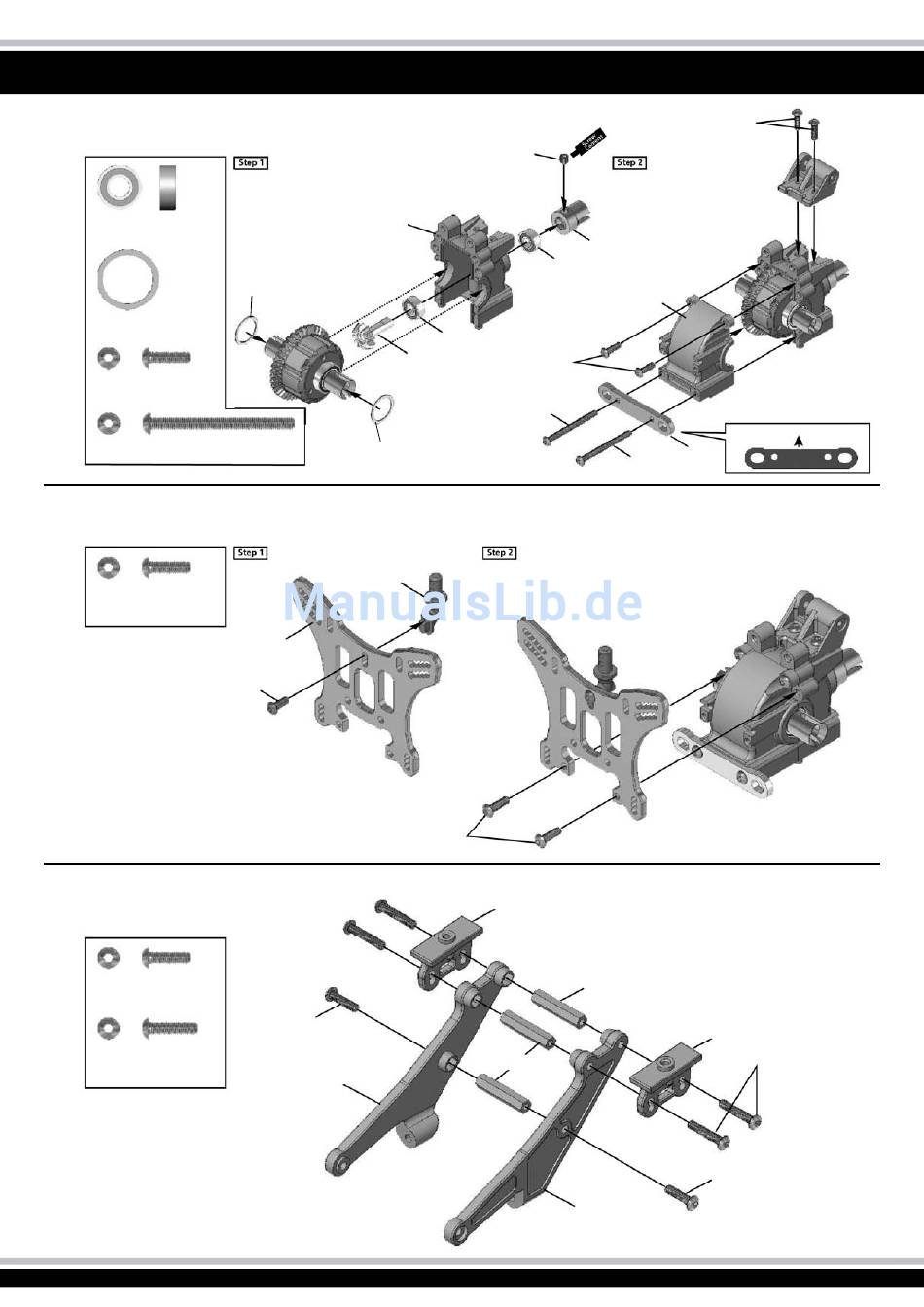

Montage des hinteren Getriebegehäuses
07 9996
5 x 11 mm
Kugellager/Ball bearing 2 x
05 3619
12 x 15 x 0,25 mm
Distanzring/Shim
2 x
3 x 10 mm
Schraube/Hex Screw
4 x
3 x 35 mm
Schraube/Hex Screw 2 x
Montage der hinteren Stoßdämpferbrücke
3 x 10 mm
Schraube/Hex screw 3 x
Montage des Heckspoilerhalters
3 x 10 mm
Schraube/Hex screw 2 x
3 x 12 mm
Schraube/Hex screw 4 x
12
Assembly of the rear gear case
50 3638
05 3619
50 3604
05 3619
Assembly of the rear shock stay
50 3640
50 3650
3 x 10 mm
Assembly of the wing stay
3 x 10 mm
50 3640
4 x 4 mm
07 9996
07 9996
3 x 10 mm
3 x 35 mm
Spiel mit den Distanzschei-
ben ausgliechen
Adjust the backlash with shim
3 x 10 mm
50 3640
50 3640
50 3640
Assembly
50 3606
50 3638
Einbaulage beachten
Notice the direction of the
rear lower arm holder in rear
50 3615
3 x 35 mm
50 3640
50 3640
3 x 12 mm
3 x 10 mm
50 3494
oben/up
