LaserLiner SoundTest-Master Bedienungsanleitung Seite 69

10

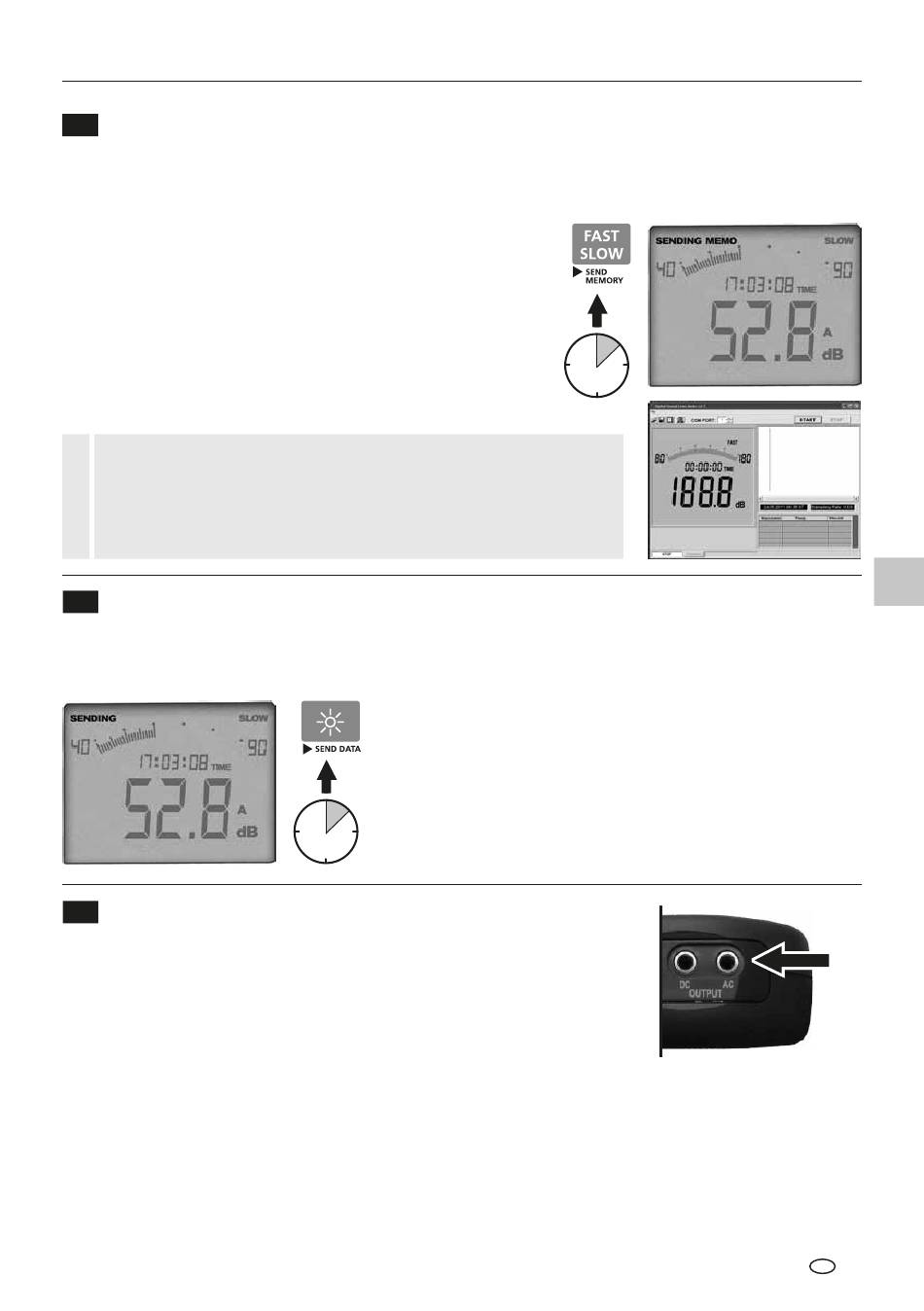

Přenos uložených údajů (SEND MEMORY)
Před načtením údajů musí být v počítači nainstalován software. Řiďte se pokyny uvedenými na adrese
https://packd.li/ll/stm/ap/wi, spusťte instalační program a dodržujte postup instalace.
Pro úspěšné provedení instalace spusťte aplikaci. Poté k PC
rozhraní přístroje připojte dodaný přenosový kabel. na druhé
straně kabel zasuňte do volného portu na vašem PC. Chcete-li
přenést nějaké údaje, podržte tlačítko „SEND MEMORY"
stisknuté 3 sekundy. Na displeji se objeví „SENDING MEMO"
a zmizne, jakmile se údaje přenesou.
Přenáší-li se do počítače celá paměť měření, může celý proces
trvat delší dobu. Připojení k počítači je řešeno pomocí opticky
!
odděleného rozhraní, aby se zabránilo rušení během přenosu v
reálném čase, z toho důvodu lze dosáhnout jen střední rychlosti
přenosu údajů.
11
Zaznamenávání v reálném čase (SEND DATA)
Při rozsáhlých měřeních, při kterých interní paměť přístroje nemá dostatek prostoru pro zaznamenávání
údajů, existuje možnost přenost údajů v reálném čase na PC. Ukládání tak probíhá přímo na počítači.
Stejně tak si můžete naměřené hodnoty zobrazit přímo na monitoru PC a sledovat je tam.
12
Výstup DC / AC
Přístroj má k dispozici analogové výstupy signálů. Přes výstup
DC vychází signál dB A, příp. dB C pro připojení např. k zařízení
k zapisování měření (Chart recorder). Výstup AC poskytuje
nefiltrovaný signál, který je zaznamenán přímo mikrofonem,
při připojení např. k osciloskopu.
Přístroj připojte k počítači tak, jak je to uvedené pod bodem
10, a spusťte software. Abyste mohli spustit přenos údajů,
podržte tlačítko „SEND DATA" stisknuté 3 sekundy. Na
displeji se zobrazí „SENDING". Všechny zaznamenané údaje
se nyní zobrazí na PC v reálném čase. Pro ukončení přenosu
dat podržte opět na 3 sekundy stisknuté tlačítko „SENDING
DATA".
3 sec
SoundTest-Master
3 sec
69
CS
