Verwandte Anleitungen für LaserLiner LaserRange-Master X2
Inhaltszusammenfassung für LaserLiner LaserRange-Master X2
- Seite 1 LaserRange-Master X2 Laser 650 nm...
- Seite 2 Laser...
- Seite 3 LaserRange-Master X2 x · y = m x · y · z = m...

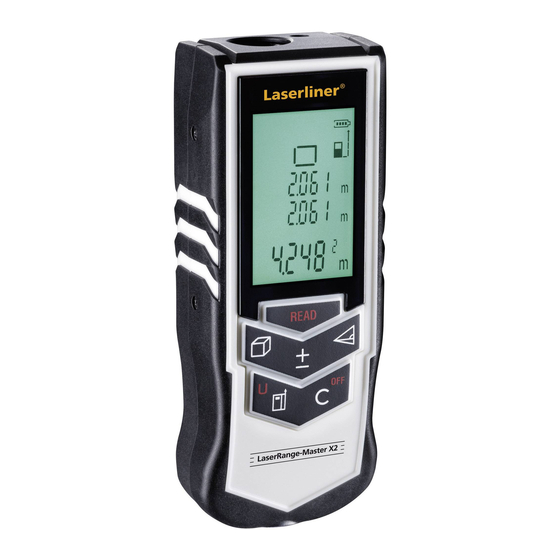

- Seite 4 Lesen Sie vollständig die Bedienungsanleitung und das bei- liegende Heft „Garantie- und Zusatzhinweise“. Befolgen Sie die darin enthaltenen Anweisungen. Diese Unterlagen gut aufbewahren. Kompakter Laser-Entfernungsmesser zum Messen von Längen, Flächen und Volumen DISPLAY: Ladezustand Batterien Messebene hinten, vorne (Referenz) / Laserstrahl an Zwischenwerte / min-,max-Werte / Winkel bei Pythagoras 1 in 2.
- Seite 5 LaserRange-Master X2 Einschalten, Messen und Ausschalten: Gerät an Laser an Messen Gerät aus 3 sec Messeinheit umschalten: Löschen des letzten Messwertes: Taste gedrückt halten: m / _‘ _“ / inch / ft Messebene (Referenz) umschalten: hinten vorne Messfunktionen umschalten: Fläche Flächenaddition...
-
Seite 6: Addition Von Flächen
Addition von Flächen: Flächen- 1. Messung Gerät an addition 2. Messung = Fläche 1 3. Messung = Fläche 1 + Fläche 2 4x 5x ..Addition weiterer Flächen: Laser an / ... Messung = Fläche 1 + Fläche 2 + Fläche 3 + ... Hier werden zusammenhängende Wandflächen addiert. - Seite 7 LaserRange-Master X2 Pythagoras-Funktionen 1, 2, 3: Pythagoras-Funktion 1: Gerät an Pythagoras 1 2. Messung Ergebnis: Höhe Winkel Pythagoras-Funktion 2: Gerät an Pythagoras 2 1. 2. 3. Messung Ergebnis: Höhe Pythagoras-Funktion 3: Gerät an Pythagoras 3 1. 2. 3. Messung Ergebnis:...
-
Seite 8: Wichtige Hinweise
Dauermessung / min-/max-Werte: Gerät an Aktivieren Start Stopp 2 sec Während der Messung ertönt ein Signalton im Sekundentakt. Das LC-Display zeigt den größten Wert (max), den kleinsten Wert (min) und den aktuellen Wert an. Der max-Wert wird zur Ermittlung von Diagonalen benötigt, der min-Wert zur Bestimmung von Senkrechten und Waagerechten. -
Seite 9: Eu-Bestimmungen Und Entsorgung
LaserRange-Master X2 Technische Daten (Technische Änderungen vorbehalten) Messbereich innen 0,5 m - 25 m Genauigkeit (typisch) ± 3 mm / 10 m* Laserklasse 2 < 1mW Laserwellenlänge 650 nm Stromversorgung 2 x AAA 1,5 Volt Batterien Abmessungen 110 x 43 x 28 mm Gewicht (inkl. - Seite 71 LaserRange-Master X2...
