Installation

4. Installation
Warnung
• Installieren oder betreiben Sie Ihr piCLASSIC Neo nicht, wenn es während des Tran-
sports, der Handhabung oder des Gebrauchs beschädigt wurde. Ein beschädigtes Pro-
dukt kann platzen und Verletzungen oder Sachschäden verursachen.
• Lesen Sie vor der Verwendung des Produkts die Sicherheitshinweise, um einen sicheren
Betrieb des Produkts zu gewährleisten.

4.1. Mechanische Installation

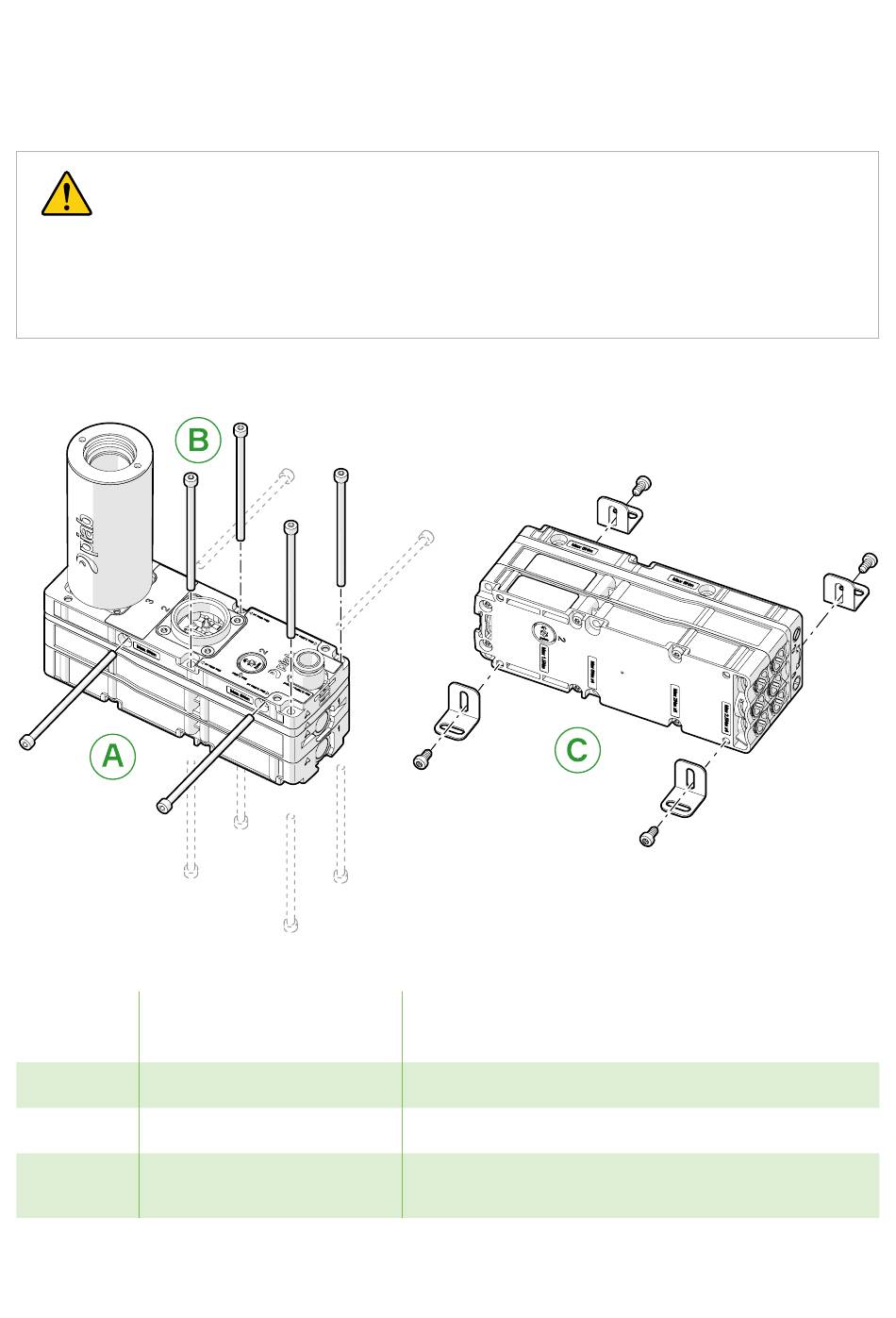

Abbildung 2. Montagemöglichkeiten, piCLASSIC Neo.
Montage- Beschreibung
möglich-
keit
A 2-Punkt-Lochmuster für seitli-
che Montage
B 4-Punkt-Lochmuster für auf-
rechte Montage
C Montage mit Halterungen
piCLASSIC Neo
Hinweis
Schrauben nicht enthalten. Bohrungsgröße Ø5,2 mm [0.2 in]
und max. Drehmoment 6 Nm [4.4 lb-ft].
Schrauben nicht enthalten. Bohrungsgröße Ø5,2 mm [0.2 in]
und max. Drehmoment 6 Nm [4.4 lb-ft].
Halterungen können als Zubehörartikel bestellt werden.
Lochgröße Ø4,2 mm [0.17 in] und max. Drehmoment 2,5 Nm
[1.8 lb-ft].
