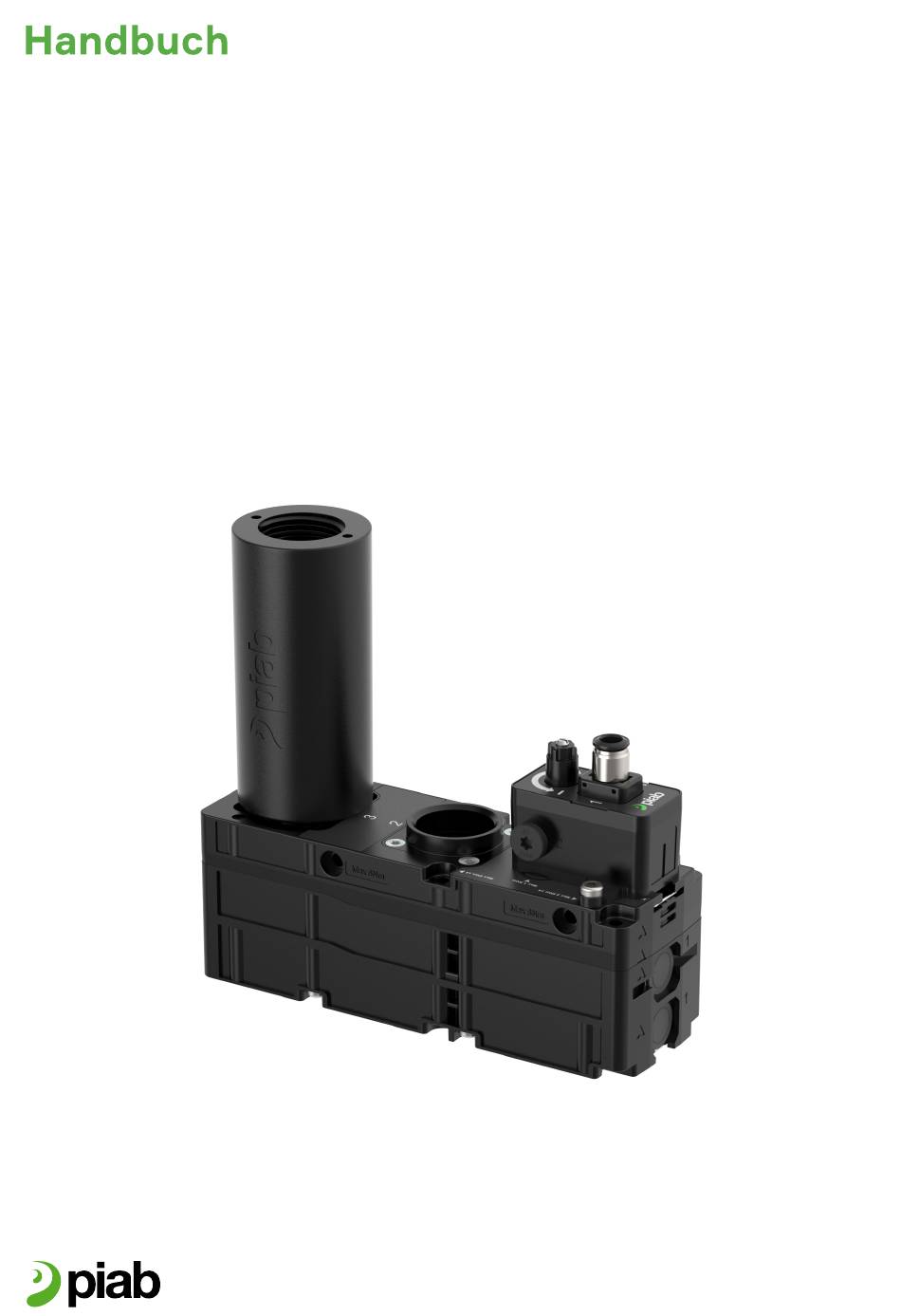

- Seite 1 Neo with piSAVE® ESS Vacuum pump...
- Seite 2 Dieses Handbuch ist in den folgenden Sprachen unter piab.com verfügbar. Das Originalhandbuch ist in englischer Sprache verfasst. English Français Deutsch Italiano Polski Português (Brasil) Русский Español Svenska Copyright © 2025 Piab AB Änderungen der technischen Daten ohne Vorankündigung vorbehalten.
-
Seite 3: Inhaltsverzeichnis
2.3.1. Installation ......................... 7 2.3.2. Wartung ........................7 2.4. Bestimmungsgemäßer Gebrauch ..................7 2.5. Fehlgebrauch und Zweckentfremdung ................. 7 3. Einführung in die piCLASSIC Neo with piSAVE® ESS ..............9 3.1. Hersteller ..........................9 3.2. Identifikationsdaten ......................9 3.3. Produktübersicht ....................... 10 4. -
Seite 4: Einführung In Das Handbuch
• Bevor Sie Wartungs- und Instandhaltungsarbeiten am Gerät durchführen, sollten Sie die entsprechenden Teile des Handbuchs sorgfältig durchlesen. Dieses Handbuch (Art.-Nr. 0248191, Rev.01, , ) ist für piCLASSIC Neo with piSAVE® ESS. 1.2. In dem Handbuch verwendete Sicherheitszeichen Beachten Sie alle Warnhinweise, Gebots- und sonstigen Zeichen in diesem Handbuch. Sie haben die folgen- den Bedeutungen: 1.2.1. -
Seite 5: Zielgruppe
Sofern nicht anders angegeben, werden die in diesem Handbuch angegebenen Werte getestet bei: • Raumtemperatur (20 °C ± 3 °C) • Standardatmosphäre (101,3 kPa [29,9 inHg] ±1,0 kPa [0,3 inHg]) • Qualität der Druckluft: DIN ISO 8573-1 class 4 piCLASSIC Neo with piSAVE® ESS Seite 5 von 36... -
Seite 6: Sicherheitsanweisungen
Das Produkt ist als eine Komponente zu betrachten, die in ein Vakuumsystem integriert werden soll. Piab AB ist nicht für die Installation und den Betrieb des Produkts verantwortlich. Die erforderlichen Schrit- te müssen unter Aufsicht und mit Genehmigung des Endmonteurs durchgeführt werden. -
Seite 7: Installation
• Verwendung des Produkts zum Absaugen von Feststoffen, ohne einen Filter zu verwenden. • Verwendung des Produkts, wenn die Druckluftleitung nicht ordnungsgemäß gesichert ist, da lose Druck- luftleitungen schwere Verletzungen verursachen können. piCLASSIC Neo with piSAVE® ESS Seite 7 von 36... - Seite 8 • Verwendung des Produkts, wenn die Abluft eingeschränkt oder blockiert ist. • Verwendung des Produkts, wenn die Vakuum- und Abluftöffnungen gleichzeitig blockiert sind, während die Einheit Vakuum erzeugt. • Verwendung des Produkts in lebenswichtigen Anwendungen. Seite 8 von 36 piCLASSIC Neo with piSAVE® ESS...
-
Seite 9: Einführung In Die Piclassic Neo With Pisave® Ess
Jede Einheit ist durch ein Etikett mit Identifikationsinformationen gekennzeichnet. Für jegliche Kommunika- tion mit Piab AB oder den Servicezentren beziehen Sie sich immer auf die Informationen auf dem Etikett und geben Sie sowohl den Produktcode als auch die Seriennummer an. -
Seite 10: Produktübersicht
Einführung in die piCLASSIC Neo with piSAVE® ESS 3.3. Produktübersicht Abbildung 1. Übersicht über piCLASSIC Neo with piSAVE® ESS. Position Beschreibung Hinweis Druckluft-Einlassanschluss G1/4", 1/4" NPT, Steckanschluss Ø8 mm [5/16"] oder Ø10 mm. Vakuumanschluss G3/4", 3/4 "NPT, G1", oder vorkonfiguriert für Schwenkadapter. - Seite 11 Einführung in die piCLASSIC Neo with piSAVE® ESS Abbildung 2. piCLASSIC Neo with piSAVE® ESS Überblick. Position Beschreibung Druckluft-Einlassanschluss (G1/4", 1/4" NPT, Push-in Ø8 mm [5/16"] oder Ø10 mm) Vakuumsensoranschluss Clip für Druckluft-Einlassanschluss Einstellschraube Befestigungsbohrungen Pilot-Vakuumanschluss Druckluft-Auslassanschluss Druckluftauslassverbindung zwischen Ejektor und piSAVE® ESS Clip für piSAVE®...
-
Seite 12: Installation
Installation 4. Installation Warnung • Installieren oder betreiben Sie Ihr piCLASSIC Neo with piSAVE® ESS nicht, wenn es während des Transports, der Handhabung oder des Gebrauchs beschädigt wurde. Ein beschädigtes Produkt kann platzen und Verletzungen oder Sachschäden verursachen. • Lesen Sie vor der Verwendung des Produkts die Sicherheitshinweise, um einen sicheren Betrieb des Produkts zu gewährleisten. -
Seite 13: Druckluftinstallation
• Bei Arbeiten in Umgebungen mit Staub, Schmutz und größeren Partikeln, die den Ejektor blockieren und die Leistung beeinträchtigen könnten, wird empfohlen, piCLASSIC Neo with piSAVE® ESS zusammen mit externen Vakuumfiltern zu verwenden. Empfohlener Mindestschlauchdurchmesser (mm) [Zoll], Innendurchmesser. Anwendung für Schläuche bis zu 2 m [6,7 ft] Länge. -
Seite 14: Pneumatisches Diagramm
Installation 4.2.2. Pneumatisches Diagramm Abbildung 5. Pneumatisches Diagramm piCLASSIC Neo with piSAVE® ESS Position Beschreibung Anschluss für Druckluft Vakuumanschluss Vakuumsensoranschluss Abluft Seite 14 von 36 piCLASSIC Neo with piSAVE® ESS... -
Seite 15: Bedienung
Um das Vakuumniveau der ES zu erhöhen (sowohl ES-Hoch- als auch ES-Niedrig-Niveau), drehen Sie die ES-Schraube in die mit + markierte Richtung, und um beide ES-Niveaus zu verringern, drehen Sie die Schraube in die – Richtung. piCLASSIC Neo with piSAVE® ESS Seite 15 von 36... - Seite 16 Die ES-Werte werden auch von der Temperatur beeinflusst. Wenn hohe Anforderungen an die erforderlichen ES-Werte gestellt werden, können die Werte angepasst werden, wenn das Produkt in seiner tatsächlichen Umgebung in Bedienung ist. Seite 16 von 36 piCLASSIC Neo with piSAVE® ESS...
-
Seite 17: Wartung
• Schalten Sie vor Wartungsarbeiten die Druckluftversorgung aus und lassen Sie den Rest- druck ab. Die piCLASSIC Neo with piSAVE® ESS wurde so konzipiert, dass sie so wenig wie möglich gewartet werden muss. Um die sichere Bedienung und die Leistung des Produkts zu gewährleisten, werden die folgenden Maßnahmen dringend empfohlen:... -
Seite 18: Ausbauen Und Einsetzen Eines Coax®-Ejektors
Abbildung 9. Entnahme eines Ejektors aus dem Gehäuse. Warnung Vergewissern Sie sich, dass der COAX®-Ejektor ordnungsgemäß ver- riegelt ist, bevor Sie die Druckluftzu- fuhr wieder einschalten. Abbildung 10. Einsetzen eines COAX®- Ejektors in das Gehäuse. Seite 18 von 36 piCLASSIC Neo with piSAVE® ESS... -
Seite 19: Reinigung
Wartung 6.3. Reinigung Demontieren Sie das Gehäuse der piCLASSIC Neo, indem Sie die sechs M4-Schrauben mit dem Torx-Schlüs- sel TX20 herausdrehen und alle Gehäuse, Dichtungen und die Ventilplatte abnehmen. Entfernen Sie die COAX®-Ejektoren. Einzelheiten siehe Bild Reinigung des Ejektors unten. - Seite 20 Gehäuse wieder zusammensetzen. Befestigen Sie sie mit den sechs M4-Schrauben und dem Torx- Schlüssel TX20. Empfohlenes Drehmoment: 1,5 Nm [1,1 lb ft], maximales Drehmoment: 2 Nm [1,5 lb ft]. Seite 20 von 36 piCLASSIC Neo with piSAVE® ESS...
-
Seite 21: Ersatzteile
Wartung 6.4. Ersatzteile piCLASSIC Neo with piSAVE® ESS Seite 21 von 36... - Seite 22 Steckersatz, G1/8 Zoll Torx T30, 5 Stk., EPDM 0249868 Steckersatz, G1/8 Zoll Torx T30, 5 Stk., FKM 0249869 Schraubenkit piCLASSIC Neo, 1–3 COAX®-Ejektoren, für einen Vakuumejektor 0249870 Schraubenkit piCLASSIC Neo, 4–6 COAX®-Ejektoren für einen Vakuumejektor 0249873 Ersatzteilkit, EC30 8 mm, Clip, 5 Stk., NBR 0249874 Ersatzteilkit, EC30 10 mm, Clip, 5 Stk., NBR...
-
Seite 23: Austausch Des Filters
Werkzeug, um den Maschenfilter herauszuziehen. Verwenden Sie das Ende eines Ø10 mm-Schlauchs, um den neuen Vakuumfilter in die obere Platte zu drücken. Setzen Sie den Druckluftanschluss wieder ein und sichern Sie ihn mit dem Clip. piCLASSIC Neo with piSAVE® ESS Seite 23 von 36... -
Seite 24: Fehlerbehebung
Reinigen oder ersetzen Sie das Vakuumfilter im Vakuumfilterelement. Vakuumsystem oder Saugnapf. Leckage Öffnen Sie das Ejektor-Gehäuse. piSAVE® ESS schal- in Klappe/Rück- Prüfen Sie, ob alle Klappen/Rück- tet den Speisedruck schlagventil(en) schlagventile und Dichtungen Seite 24 von 36 piCLASSIC Neo with piSAVE® ESS... - Seite 25 Leckage im Prüfen Sie, ob die Anschlüsse Vakuumsystem Leckagen aufweisen oder ob der (Anschlüsse, Saugnapf kaputt ist. Bei Bedarf Schläuche, Saug- reparieren oder ersetzen. näpfe usw.). piCLASSIC Neo with piSAVE® ESS Seite 25 von 36...
-
Seite 26: Zubehör
Wartung 6.7. Zubehör Seite 26 von 36 piCLASSIC Neo with piSAVE® ESS... - Seite 27 Schalldämpfer G1 Zoll 0248920 Vakuummeter 39 mm Maximales Drehmoment für Befestigungsschrauben: 2.5 Nm [1.8 ft-lbf]. Für einen Ejektor, der für einen Drehgelenkadapter vorkonfiguriert ist. Maximales Drehmoment für Befestigungs schrauben: 2 Nm [1,5 ft-lbf] piCLASSIC Neo with piSAVE® ESS Seite 27 von 36...
-
Seite 28: Technische Daten
* Werte für einen COAX®-Ejektor. Multiplizieren Sie mit der Anzahl der COAX®-Ejektoren. Für größere Konfigurationen können Einschränkungen gelten - siehe das konfigurierbare Datenblatt unter www.piab.com ** Werte für COAX®-Ejektor. Multiplizieren Sie mit der Anzahl der COAX®-Ejektoren. *** Die Lärmpegelbereiche werden bei einem Ejektor mit Schalldämpfer gemessen. -
Seite 29: Abmessungen
Abmessungen 8. Abmessungen Abbildung 12. Abmessungen, piCLASSIC Neo with piSAVE® ESS. Position Beschreibung Anschluss für Druckluft Vakuumanschluss Vakuumsensoranschluss Abluft piCLASSIC Neo with piSAVE® ESS Seite 29 von 36... - Seite 30 G3/4"↧15 [0.59"] 3/4 "NPT↧15 [0.59"] B↧C G1"↧15 [0.59"] Filter-Adapter: N/A G1/4"↧10 [0.39"] D↧E 1/4 "NPT↧15 [0.59"] Ø8 [5/16"] Ø10 G1/4": 18 [0.71"] 1/4 "NPT: 23 [0.91"] Ø8: 21 [0.83"] Ø10: 28 [1.1"] Seite 30 von 36 piCLASSIC Neo with piSAVE® ESS...
-
Seite 31: Garantie
Der Verkäufer ist nicht für die Kosten des Einbaus von Ersatzteilen oder Komponenten von Produkten in die Produkte des Kunden oder ähnliches verantwortlich. Diese Bedingungen und Konditionen gelten für alle vom Verkäufer reparierten oder ausgetauschten Produk- piCLASSIC Neo with piSAVE® ESS Seite 31 von 36... -
Seite 32: Recycling Und Entsorgung
10.1. Demontage Wenn das Produkt das Ende seines Lebenszyklus erreicht hat, wird ein fraktioniertes Recycling der Materia- lien empfohlen. Das vollständige Demontagedokument finden Sie unter „Downloads für piCLASSIC Neo“ auf www.piab.com. Seite 32 von 36 piCLASSIC Neo with piSAVE® ESS... - Seite 36 +1 828 327 2290 +1 828 327 2290 info-usa@piab.com info-usa@piab.com – A brand by Piab Group – A brand by Piab Group – A brand by Piab Group – A brand by Piab Group Art.-Nr. 0248191, Rev.01, , Originalanleitung.
