3.3. Produktübersicht

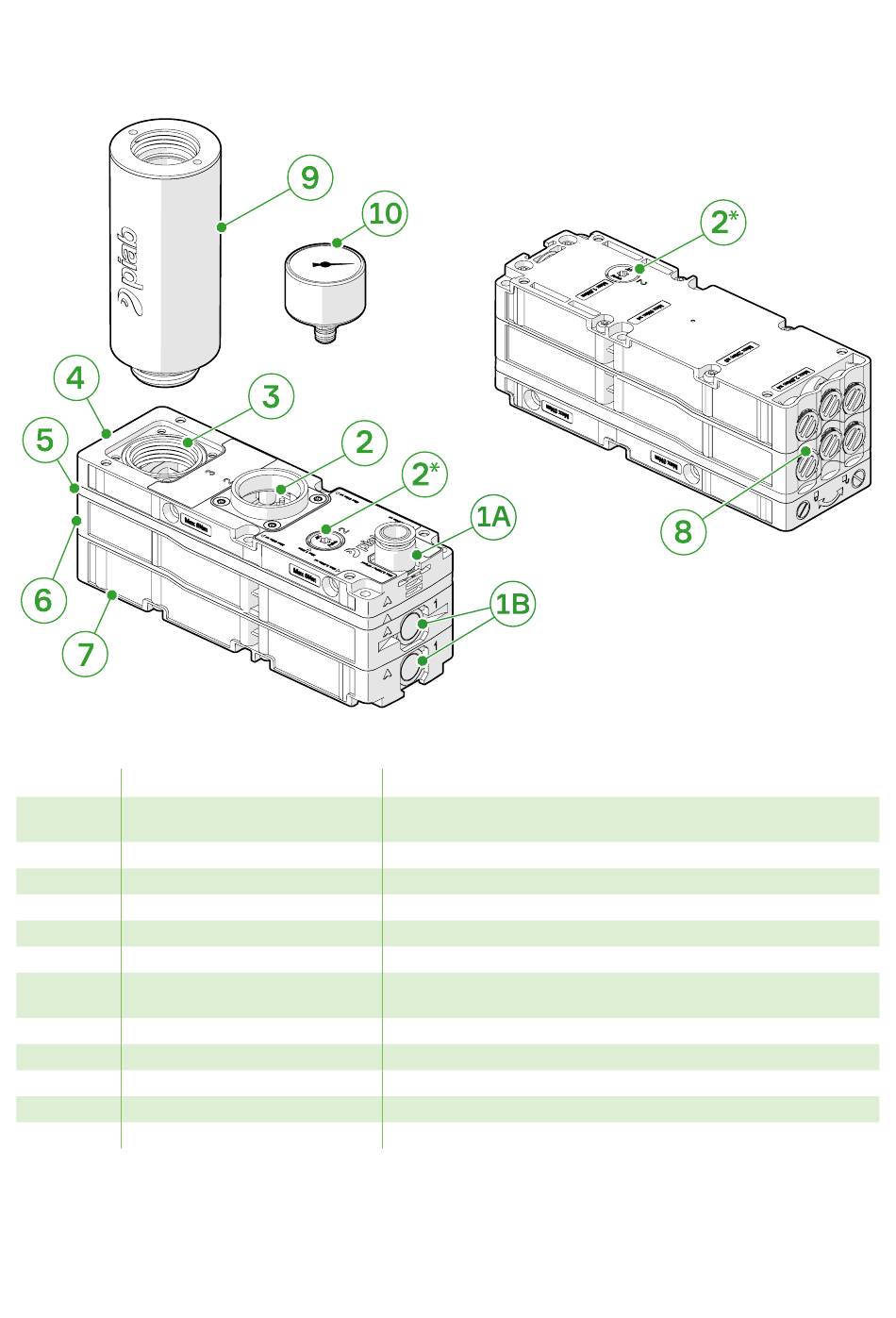

Abbildung 1. Übersicht über piCLASSIC.
Position Beschreibung
1A Druckluft-Einlassanschluss
1B Alternativer Druckluftanschluss
2 Vakuumanschluss
2* Vakuumsensoranschluss
3 Abluftöffnung
4 Verbindungsplatte
5 Ventilplatte
6 Gehäuse, Zwischenstück
7 Gehäuse, Basis
8 COAX®-Ejektoren
9 Schalldämpfer
10 Vakuummeter
Seite 10 von 28
Hinweis
G1/4", 1/4" NPT, Steckanschluss Ø8 mm [5/16"], Ø10 mm, oder
Ø12 mm
G3/4", 3/4" NPT, G1", oder Vorkonfiguration für Schwenkadapter
1/8" NPSF
G1 Zoll Innengewinde
Enthält zwei Klappenventile und ein optionales Rückschlagven-
til.
Bis zu drei COAX®-Ejektoren.
Bis zu drei COAX®-Ejektoren.
®
COAX Ejektoren MIDI, Art Xi, Si, Pi oder blind.
Optional.
Optional.
