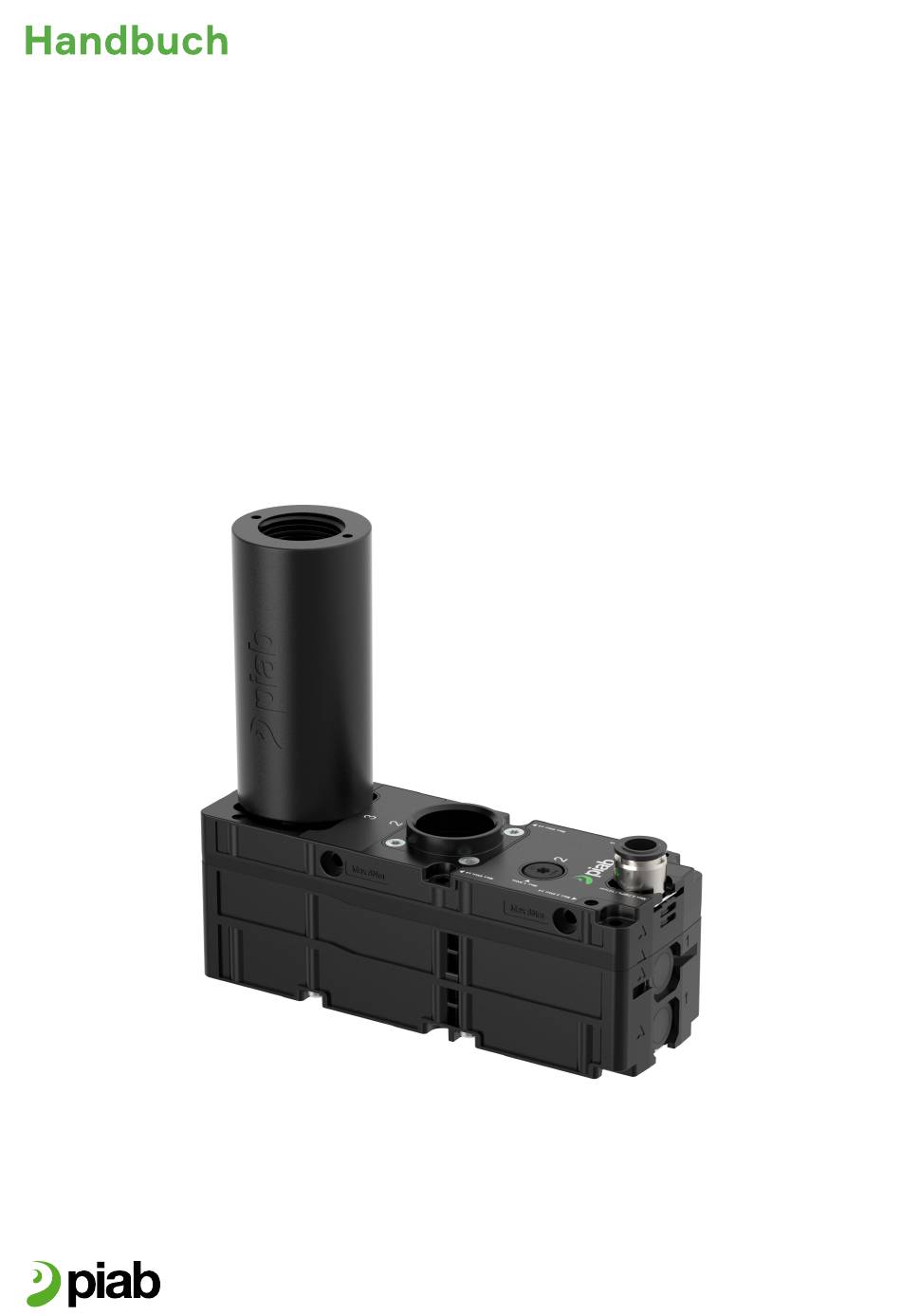

- Seite 1 Neo Vacuum pump...
- Seite 2 Dieses Handbuch ist in den folgenden Sprachen unter piab.com verfügbar. Das Originalhandbuch ist in englischer Sprache verfasst. English Français Deutsch Italiano Polski Português (Brasil) Русский Español Svenska Copyright © 2025 Piab AB Änderungen der technischen Daten ohne Vorankündigung vorbehalten.
-
Seite 3: Inhaltsverzeichnis
2.3.1. Installation ......................... 7 2.3.2. Wartung ........................7 2.4. Bestimmungsgemäßer Gebrauch ..................7 2.5. Fehlgebrauch und Zweckentfremdung ................. 7 3. Einführung in die piCLASSIC Neo ....................9 3.1. Hersteller ..........................9 3.2. Identifikationsdaten ......................9 3.3. Produktübersicht ....................... 10 4. Installation ........................... 11 4.1. -
Seite 4: Einführung In Das Handbuch
• Bevor Sie Wartungs- und Instandhaltungsarbeiten am Gerät durchführen, sollten Sie die entsprechenden Teile des Handbuchs sorgfältig durchlesen. Dieses Handbuch (Art.-Nr. 0248190, Rev.01, , ) ist für piCLASSIC Neo. 1.2. In dem Handbuch verwendete Sicherheitszeichen Beachten Sie alle Warnhinweise, Gebots- und sonstigen Zeichen in diesem Handbuch. Sie haben die folgen- den Bedeutungen: 1.2.1. -
Seite 5: Zielgruppe
Sofern nicht anders angegeben, werden die in diesem Handbuch angegebenen Werte getestet bei: • Raumtemperatur (20 °C ± 3 °C) • Standardatmosphäre (101,3 kPa [29,9 inHg] ±1,0 kPa [0,3 inHg]) • Qualität der Druckluft: DIN ISO 8573-1 class 4 piCLASSIC Neo Seite 5 von 28... -
Seite 6: Sicherheitsanweisungen
Das Produkt ist als eine Komponente zu betrachten, die in ein Vakuumsystem integriert werden soll. Piab AB ist nicht für die Installation und den Betrieb des Produkts verantwortlich. Die erforderlichen Schrit- te müssen unter Aufsicht und mit Genehmigung des Endmonteurs durchgeführt werden. -
Seite 7: Installation
• Verwendung des Produkts zum Absaugen von Feststoffen, ohne einen Filter zu verwenden. • Verwendung des Produkts, wenn die Druckluftleitung nicht ordnungsgemäß gesichert ist, da lose Druck- luftleitungen schwere Verletzungen verursachen können. piCLASSIC Neo Seite 7 von 28... - Seite 8 • Verwendung des Produkts, wenn die Abluft eingeschränkt oder blockiert ist. • Verwendung des Produkts, wenn die Vakuum- und Abluftöffnungen gleichzeitig blockiert sind, während die Einheit Vakuum erzeugt. • Verwendung des Produkts in lebenswichtigen Anwendungen. Seite 8 von 28 piCLASSIC Neo...
-
Seite 9: Einführung In Die Piclassic Neo
Jede Einheit ist durch ein Etikett mit Identifikationsinformationen gekennzeichnet. Für jegliche Kommunika- tion mit Piab AB oder den Servicezentren beziehen Sie sich immer auf die Informationen auf dem Etikett und geben Sie sowohl den Produktcode als auch die Seriennummer an. -
Seite 10: Produktübersicht
Einführung in die piCLASSIC Neo 3.3. Produktübersicht Abbildung 1. Übersicht über piCLASSIC. Position Beschreibung Hinweis Druckluft-Einlassanschluss G1/4", 1/4" NPT, Steckanschluss Ø8 mm [5/16"], Ø10 mm, oder Ø12 mm Alternativer Druckluftanschluss Vakuumanschluss G3/4", 3/4" NPT, G1", oder Vorkonfiguration für Schwenkadapter Vakuumsensoranschluss 1/8″... -
Seite 11: Installation
Installation 4. Installation Warnung • Installieren oder betreiben Sie Ihr piCLASSIC Neo nicht, wenn es während des Tran- sports, der Handhabung oder des Gebrauchs beschädigt wurde. Ein beschädigtes Pro- dukt kann platzen und Verletzungen oder Sachschäden verursachen. • Lesen Sie vor der Verwendung des Produkts die Sicherheitshinweise, um einen sicheren Betrieb des Produkts zu gewährleisten. -
Seite 12: Druckluftinstallation
• Bei Arbeiten in Umgebungen mit Staub, Schmutz und größeren Partikeln, die den Ejektor blockieren und die Leistung beeinträchtigen könnten, wird empfohlen, piCLASSIC Neo zusammen mit externen Vakuumfiltern zu verwenden. Empfohlener Mindestschlauchdurchmesser (mm) [Zoll], Innendurchmesser. Anwendung für Schläuche bis zu 2 m [6,7 ft] Länge. -
Seite 13: Pneumatisches Diagramm
Installation 4.2.2. Pneumatisches Diagramm Abbildung 4. Pneumatisches DiagrammpiCLASSIC Neo: a) Mit Rückschlagventil b) ohne Rückschlagventil Position Beschreibung Anschluss für Druckluft Vakuumanschluss Abluft piCLASSIC Neo Seite 13 von 28... -
Seite 14: Wartung
• Schalten Sie vor Wartungsarbeiten die Druckluftversorgung aus und lassen Sie den Rest- druck ab. Die piCLASSIC Neo wurde so konzipiert, dass sie so wenig wie möglich gewartet werden muss. Um die sichere Bedienung und die Leistung des Produkts zu gewährleisten, werden die folgenden Maßnahmen dringend empfohlen: •... -
Seite 15: Ausbauen Und Einsetzen Eines Coax®-Ejektors
Abbildung 6. Entnahme eines Ejektors aus dem Gehäuse. Warnung Vergewissern Sie sich, dass der COAX®-Ejektor ordnungsgemäß ver- riegelt ist, bevor Sie die Druckluftzu- fuhr wieder einschalten. Abbildung 7. Einsetzen eines COAX®- Ejektors in das Gehäuse. piCLASSIC Neo Seite 15 von 28... -
Seite 16: Reinigung
Wartung 5.3. Reinigung Demontieren Sie das Gehäuse der piCLASSIC Neo, indem Sie die sechs M4-Schrauben mit dem Torx-Schlüs- sel TX20 herausdrehen und alle Gehäuse, Dichtungen und die Ventilplatte abnehmen. Entfernen Sie die COAX®-Ejektoren. Einzelheiten siehe Bild Reinigung des Ejektors unten. - Seite 17 Bauen Sie den Ejektor wieder zusammen, indem Sie die COAX®-Ejektoren, die Ventilplatte, die Dichtungen und die Gehäuse wieder zusammensetzen. Befestigen Sie sie mit den sechs M4-Schrauben und dem Torx- Schlüssel TX20. Empfohlenes Drehmoment: 1,5 Nm [1,1 lb ft], maximales Drehmoment: 2 Nm [1,5 lb ft]. piCLASSIC Neo Seite 17 von 28...
-
Seite 18: Ersatzteile
Wartung 5.4. Ersatzteile Seite 18 von 28 piCLASSIC Neo... -
Seite 19: Beschreibung
Steckersatz, G1/8 Zoll Torx T30, 5 Stk., EPDM 0249868 Steckersatz, G1/8 Zoll Torx T30, 5 Stk., FKM 0249869 Schraubenkit piCLASSIC Neo, 1–3 COAX®-Ejektoren, für einen Vakuumejektor 0249870 Schraubenkit piCLASSIC Neo, 4–6 COAX®-Ejektoren für einen Vakuumejektor 0249873 Ersatzteilkit, EC30 8 mm, Clip, 5 Stk., NBR 0249874 Ersatzteilkit, EC30 10 mm, Clip, 5 Stk., NBR... -
Seite 20: Fehlerbehebung
Simulieren Sie Ihr System mit umsystem aufgrund sungen der Schläuche und dem OVM Pro 3D-Tool, das Sie von zu kleinen Vaku- Anschlüsse im Vakuumsystem unter www.piab.com finden. umschläuchen und/ ausreichend sind, um Druckab- oder Anschlüssen. fälle im Vakuumsystem zu mini- mieren. -
Seite 21: Zubehör
Wartung 5.6. Zubehör piCLASSIC Neo Seite 21 von 28... - Seite 22 0112499 Schalldämpfer G1 Zoll 0248920 Vakuummeter 39 mm Maximales Drehmoment für Befestigungsschrauben: 2.5 Nm [1.8 ft-lbf]. Für einen Ejektor, der für einen Drehgelenkadapter vorkonfiguriert ist. Maximales Drehmoment für Befestigungs schrauben: 2 Nm [1,5 ft-lbf] Seite 22 von 28 piCLASSIC Neo...
-
Seite 23: Technische Daten
59-74 * Werte für einen COAX®-Ejektor. Multiplizieren Sie mit der Anzahl der COAX®-Ejektoren. Für größere Konfigurationen können Einschränkungen gelten - siehe das konfigurierbare Datenblatt unter www.piab.com ** Werte für COAX®-Ejektor. Multiplizieren Sie mit der Anzahl der COAX®-Ejektoren. *** Die Lärmpegelbereiche werden bei einem Ejektor mit Schalldämpfer gemessen. -
Seite 24: Abmessungen
Abmessungen 7. Abmessungen Abbildung 9. Abmessungen, piCLASSIC Neo. Position Beschreibung Anschluss für Druckluft Alternative Position des Druckluftanschlusses Vakuumanschluss Vakuumsensoranschluss Abluft Seite 24 von 28 piCLASSIC Neo... - Seite 25 G1": 7 [0.28"] Filteradapter: 14 [0,55"] G3/4"↧15 [0.59"] 3/4 "NPT↧15 [0.59"] B↧C G1"↧15 [0.59"] Filter-Adapter: N/A G1/4"↧15 [0.59"] D↧E 1/4 "NPT↧15 [0.59"] Ø8 [5/16"] Ø10 Ø12 Ø8: 7 [0.28"] Ø10: 7 [0.28"] Ø12: 15 [0.59"] piCLASSIC Neo Seite 25 von 28...
-
Seite 26: Garantie
Der Verkäufer ist nicht für die Kosten des Einbaus von Ersatzteilen oder Komponenten von Produkten in die Produkte des Kunden oder ähnliches verantwortlich. Diese Bedingungen und Konditionen gelten für alle vom Verkäufer reparierten oder ausgetauschten Produk- Seite 26 von 28 piCLASSIC Neo... -
Seite 27: Recycling Und Entsorgung
Weitere Informationen zu REACH finden Sie unter https://www.piab.com/downloads/document-center-page. 9.1. Demontage Wenn das Produkt das Ende seines Lebenszyklus erreicht hat, wird ein fraktioniertes Recycling der Materia- lien empfohlen. Das vollständige Demontagedokument finden Sie unter „Downloads für piCLASSIC Neo“ auf www.piab.com. piCLASSIC Neo Seite 27 von 28... - Seite 28 +1 828 327 2290 +1 828 327 2290 info-usa@piab.com info-usa@piab.com – A brand by Piab Group – A brand by Piab Group – A brand by Piab Group – A brand by Piab Group Art.-Nr. 0248190, Rev.01, , Originalanleitung.
