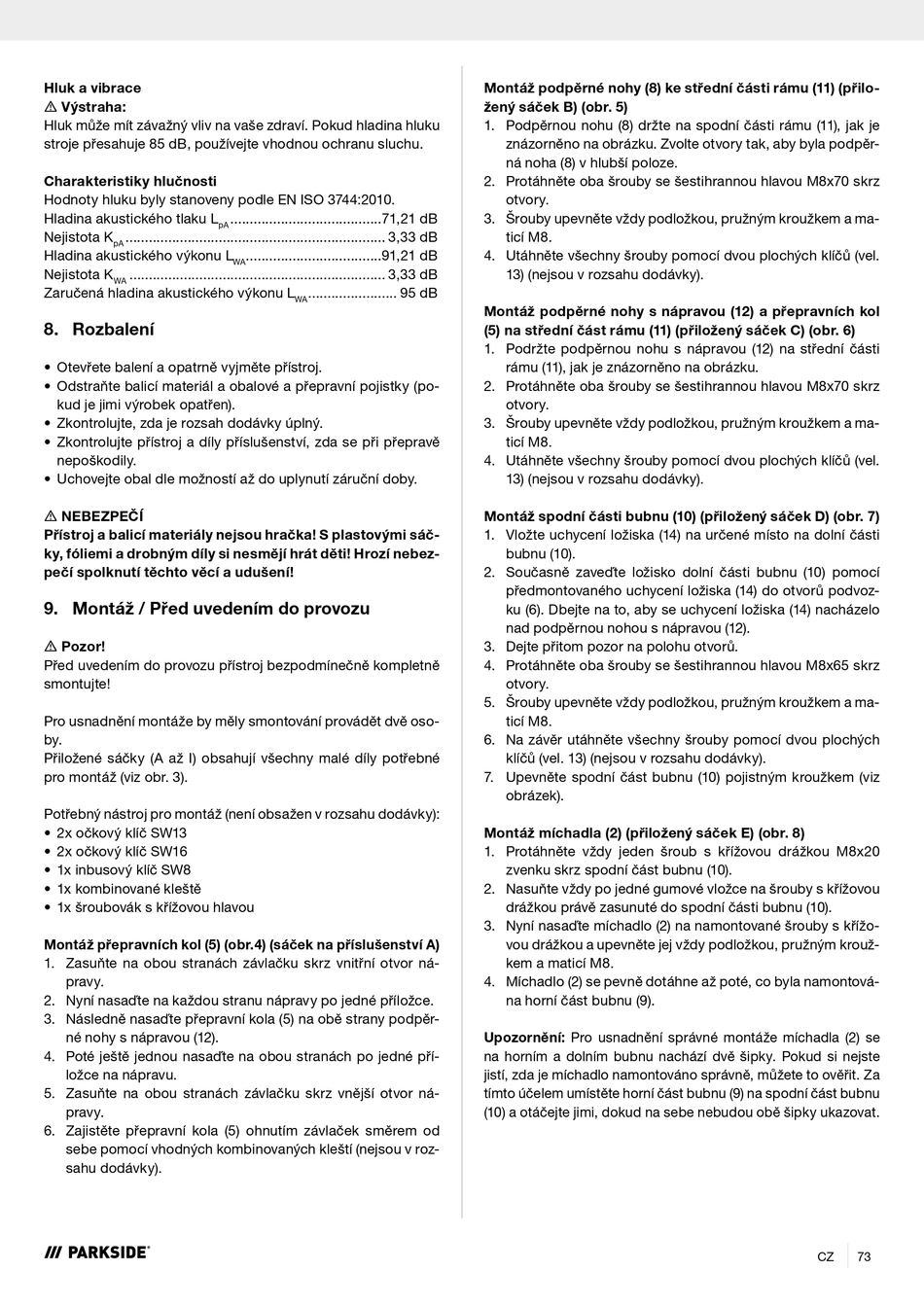

Hluk a vibrace
m Výstraha:
Hluk může mít závažný vliv na vaše zdraví. Pokud hladina hluku
stroje přesahuje 85 dB, používejte vhodnou ochranu sluchu.
Charakteristiky hlučnosti
Hodnoty hluku byly stanoveny podle EN ISO 3744:2010.
Hladina akustického tlaku L
pA
Nejistota K ................................................................... 3,33 dB
pA
Hladina akustického výkonu L
Nejistota K .................................................................. 3,33 dB
WA
Zaručená hladina akustického výkonu L
8. Rozbalení
• Otevřete balení a opatrně vyjměte přístroj.
• Odstraňte balicí materiál a obalové a přepravní pojistky (po-
kud je jimi výrobek opatřen).
• Zkontrolujte, zda je rozsah dodávky úplný.
• Zkontrolujte přístroj a díly příslušenství, zda se při přepravě
nepoškodily.
• Uchovejte obal dle možností až do uplynutí záruční doby.
m NEBEZPEČÍ
Přístroj a balicí materiály nejsou hračka! S plastovými sáč-
ky, fóliemi a drobným díly si nesmějí hrát děti! Hrozí nebez-
pečí spolknutí těchto věcí a udušení!
9. Montáž / Před uvedením do provozu
m Pozor!
Před uvedením do provozu přístroj bezpodmínečně kompletně
smontujte!
Pro usnadnění montáže by měly smontování provádět dvě oso-
by.
Přiložené sáčky (A až I) obsahují všechny malé díly potřebné
pro montáž (viz obr. 3).
Potřebný nástroj pro montáž (není obsažen v rozsahu dodávky):
• 2x očkový klíč SW13
• 2x očkový klíč SW16
• 1x inbusový klíč SW8
• 1x kombinované kleště
• 1x šroubovák s křížovou hlavou
Montáž přepravních kol (5) (obr.4) (sáček na příslušenství A)
1. Zasuňte na obou stranách závlačku skrz vnitřní otvor ná-
pravy.
2. Nyní nasaďte na každou stranu nápravy po jedné příložce.
3. Následně nasaďte přepravní kola (5) na obě strany podpěr-
né nohy s nápravou (12).
4. Poté ještě jednou nasaďte na obou stranách po jedné pří-
ložce na nápravu.
5. Zasuňte na obou stranách závlačku skrz vnější otvor ná-
pravy.
6. Zajistěte přepravní kola (5) ohnutím závlaček směrem od
sebe pomocí vhodných kombinovaných kleští (nejsou v roz-
sahu dodávky).
.......................................71,21 dB
...................................91,21 dB
WA
....................... 95 dB
WA
Montáž podpěrné nohy (8) ke střední části rámu (11) (přilo-
žený sáček B) (obr. 5)
1. Podpěrnou nohu (8) držte na spodní části rámu (11), jak je
znázorněno na obrázku. Zvolte otvory tak, aby byla podpěr-
ná noha (8) v hlubší poloze.
2. Protáhněte oba šrouby se šestihrannou hlavou M8x70 skrz
otvory.
3. Šrouby upevněte vždy podložkou, pružným kroužkem a ma-
ticí M8.
4. Utáhněte všechny šrouby pomocí dvou plochých klíčů (vel.
13) (nejsou v rozsahu dodávky).
Montáž podpěrné nohy s nápravou (12) a přepravních kol
(5) na střední část rámu (11) (přiložený sáček C) (obr. 6)
1. Podržte podpěrnou nohu s nápravou (12) na střední části
rámu (11), jak je znázorněno na obrázku.
2. Protáhněte oba šrouby se šestihrannou hlavou M8x70 skrz
otvory.
3. Šrouby upevněte vždy podložkou, pružným kroužkem a ma-
ticí M8.
4. Utáhněte všechny šrouby pomocí dvou plochých klíčů (vel.
13) (nejsou v rozsahu dodávky).
Montáž spodní části bubnu (10) (přiložený sáček D) (obr. 7)
1. Vložte uchycení ložiska (14) na určené místo na dolní části
bubnu (10).
2. Současně zaveďte ložisko dolní části bubnu (10) pomocí
předmontovaného uchycení ložiska (14) do otvorů podvoz-
ku (6). Dbejte na to, aby se uchycení ložiska (14) nacházelo
nad podpěrnou nohou s nápravou (12).
3. Dejte přitom pozor na polohu otvorů.
4. Protáhněte oba šrouby se šestihrannou hlavou M8x65 skrz
otvory.
5. Šrouby upevněte vždy podložkou, pružným kroužkem a ma-
ticí M8.
6. Na závěr utáhněte všechny šrouby pomocí dvou plochých
klíčů (vel. 13) (nejsou v rozsahu dodávky).
7. Upevněte spodní část bubnu (10) pojistným kroužkem (viz
obrázek).
Montáž míchadla (2) (přiložený sáček E) (obr. 8)
1. Protáhněte vždy jeden šroub s křížovou drážkou M8x20
zvenku skrz spodní část bubnu (10).
2. Nasuňte vždy po jedné gumové vložce na šrouby s křížovou
drážkou právě zasunuté do spodní části bubnu (10).
3. Nyní nasaďte míchadlo (2) na namontované šrouby s křížo-
vou drážkou a upevněte jej vždy podložkou, pružným krouž-
kem a maticí M8.
4. Míchadlo (2) se pevně dotáhne až poté, co byla namontová-
na horní část bubnu (9).
Upozornění: Pro usnadnění správné montáže míchadla (2) se
na horním a dolním bubnu nachází dvě šipky. Pokud si nejste
jistí, zda je míchadlo namontováno správně, můžete to ověřit. Za
tímto účelem umístěte horní část bubnu (9) na spodní část bubnu
(10) a otáčejte jimi, dokud na sebe nebudou obě šipky ukazovat.
