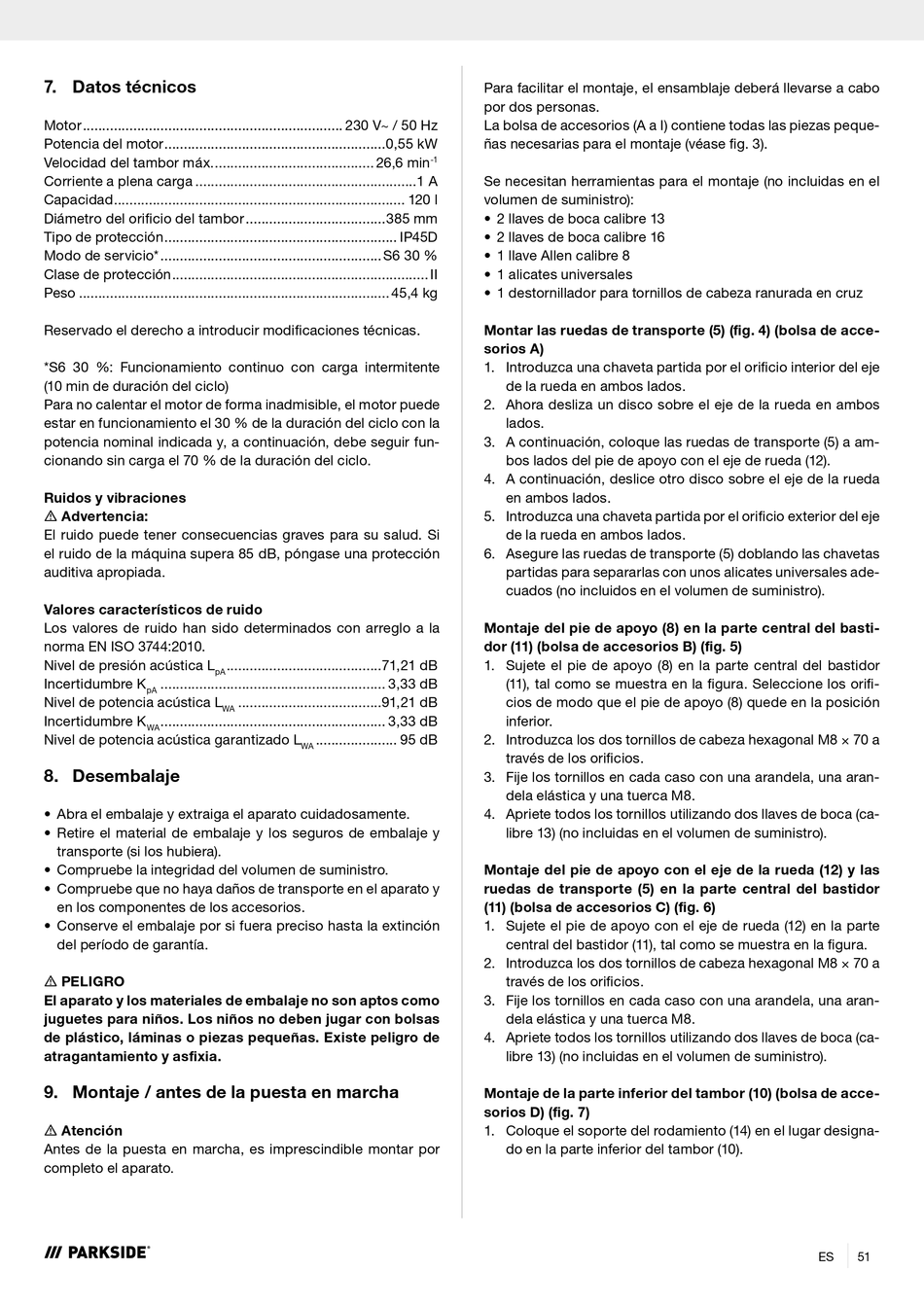

7. Datos técnicos
Motor ................................................................... 230 V~ / 50 Hz
Potencia del motor .........................................................0,55 kW
Velocidad del tambor máx. ......................................... 26,6 min
Corriente a plena carga .........................................................1 A
Capacidad ........................................................................... 120 l
Diámetro del orificio del tambor ....................................385 mm
Tipo de protección ............................................................ IP45D
Modo de servicio* ......................................................... S6 30 %
Clase de protección .................................................................. II
Peso ................................................................................ 45,4 kg
Reservado el derecho a introducir modificaciones técnicas.
*S6 30 %: Funcionamiento continuo con carga intermitente
(10 min de duración del ciclo)
Para no calentar el motor de forma inadmisible, el motor puede
estar en funcionamiento el 30 % de la duración del ciclo con la
potencia nominal indicada y, a continuación, debe seguir fun-
cionando sin carga el 70 % de la duración del ciclo.
Ruidos y vibraciones
m Advertencia:
El ruido puede tener consecuencias graves para su salud. Si
el ruido de la máquina supera 85 dB, póngase una protección
auditiva apropiada.
Valores característicos de ruido
Los valores de ruido han sido determinados con arreglo a la
norma EN ISO 3744:2010.
Nivel de presión acústica L
pA
Incertidumbre K .......................................................... 3,33 dB
pA
Nivel de potencia acústica L
Incertidumbre K .......................................................... 3,33 dB
WA
Nivel de potencia acústica garantizado L
8. Desembalaje
• Abra el embalaje y extraiga el aparato cuidadosamente.
• Retire el material de embalaje y los seguros de embalaje y
transporte (si los hubiera).
• Compruebe la integridad del volumen de suministro.
• Compruebe que no haya daños de transporte en el aparato y
en los componentes de los accesorios.
• Conserve el embalaje por si fuera preciso hasta la extinción
del período de garantía.
m PELIGRO
El aparato y los materiales de embalaje no son aptos como
juguetes para niños. Los niños no deben jugar con bolsas
de plástico, láminas o piezas pequeñas. Existe peligro de
atragantamiento y asfixia.
9. Montaje / antes de la puesta en marcha
m Atención
Antes de la puesta en marcha, es imprescindible montar por
completo el aparato.
........................................71,21 dB
.....................................91,21 dB
WA
..................... 95 dB
WA
Para facilitar el montaje, el ensamblaje deberá llevarse a cabo
por dos personas.
La bolsa de accesorios (A a I) contiene todas las piezas peque-
ñas necesarias para el montaje (véase fig. 3).
-1
Se necesitan herramientas para el montaje (no incluidas en el
volumen de suministro):
• 2 llaves de boca calibre 13
• 2 llaves de boca calibre 16
• 1 llave Allen calibre 8
• 1 alicates universales
• 1 destornillador para tornillos de cabeza ranurada en cruz
Montar las ruedas de transporte (5) (fig. 4) (bolsa de acce-
sorios A)
1. Introduzca una chaveta partida por el orificio interior del eje
de la rueda en ambos lados.
2. Ahora desliza un disco sobre el eje de la rueda en ambos
lados.
3. A continuación, coloque las ruedas de transporte (5) a am-
bos lados del pie de apoyo con el eje de rueda (12).
4. A continuación, deslice otro disco sobre el eje de la rueda
en ambos lados.
5. Introduzca una chaveta partida por el orificio exterior del eje
de la rueda en ambos lados.
6. Asegure las ruedas de transporte (5) doblando las chavetas
partidas para separarlas con unos alicates universales ade-
cuados (no incluidos en el volumen de suministro).
Montaje del pie de apoyo (8) en la parte central del basti-
dor (11) (bolsa de accesorios B) (fig. 5)
1. Sujete el pie de apoyo (8) en la parte central del bastidor
(11), tal como se muestra en la figura. Seleccione los orifi-
cios de modo que el pie de apoyo (8) quede en la posición
inferior.
2. Introduzca los dos tornillos de cabeza hexagonal M8 × 70 a
través de los orificios.
3. Fije los tornillos en cada caso con una arandela, una aran-
dela elástica y una tuerca M8.
4. Apriete todos los tornillos utilizando dos llaves de boca (ca-
libre 13) (no incluidas en el volumen de suministro).
Montaje del pie de apoyo con el eje de la rueda (12) y las
ruedas de transporte (5) en la parte central del bastidor
(11) (bolsa de accesorios C) (fig. 6)
1. Sujete el pie de apoyo con el eje de rueda (12) en la parte
central del bastidor (11), tal como se muestra en la figura.
2. Introduzca los dos tornillos de cabeza hexagonal M8 × 70 a
través de los orificios.
3. Fije los tornillos en cada caso con una arandela, una aran-
dela elástica y una tuerca M8.
4. Apriete todos los tornillos utilizando dos llaves de boca (ca-
libre 13) (no incluidas en el volumen de suministro).
Montaje de la parte inferior del tambor (10) (bolsa de acce-
sorios D) (fig. 7)
1. Coloque el soporte del rodamiento (14) en el lugar designa-
do en la parte inferior del tambor (10).
