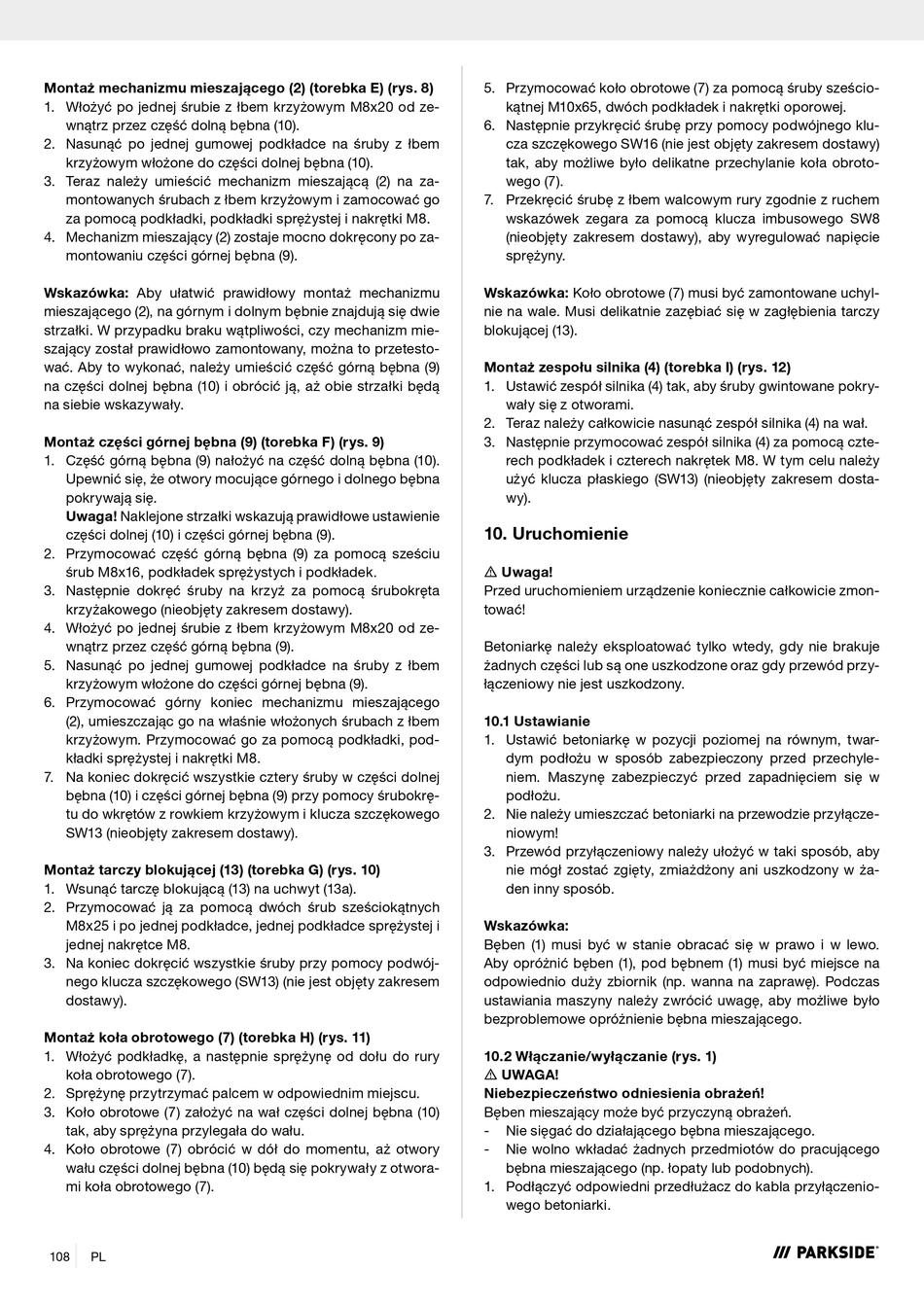

Montaż mechanizmu mieszającego (2) (torebka E) (rys. 8)
1. Włożyć po jednej śrubie z łbem krzyżowym M8x20 od ze-
wnątrz przez część dolną bębna (10).
2. Nasunąć po jednej gumowej podkładce na śruby z łbem
krzyżowym włożone do części dolnej bębna (10).
3. Teraz należy umieścić mechanizm mieszającą (2) na za-
montowanych śrubach z łbem krzyżowym i zamocować go
za pomocą podkładki, podkładki sprężystej i nakrętki M8.
4. Mechanizm mieszający (2) zostaje mocno dokręcony po za-
montowaniu części górnej bębna (9).
Wskazówka: Aby ułatwić prawidłowy montaż mechanizmu
mieszającego (2), na górnym i dolnym bębnie znajdują się dwie
strzałki. W przypadku braku wątpliwości, czy mechanizm mie-
szający został prawidłowo zamontowany, można to przetesto-
wać. Aby to wykonać, należy umieścić część górną bębna (9)
na części dolnej bębna (10) i obrócić ją, aż obie strzałki będą
na siebie wskazywały.
Montaż części górnej bębna (9) (torebka F) (rys. 9)
1. Część górną bębna (9) nałożyć na część dolną bębna (10).
Upewnić się, że otwory mocujące górnego i dolnego bębna
pokrywają się.
Uwaga! Naklejone strzałki wskazują prawidłowe ustawienie
części dolnej (10) i części górnej bębna (9).
2. Przymocować część górną bębna (9) za pomocą sześciu
śrub M8x16, podkładek sprężystych i podkładek.
3. Następnie dokręć śruby na krzyż za pomocą śrubokręta
krzyżakowego (nieobjęty zakresem dostawy).
4. Włożyć po jednej śrubie z łbem krzyżowym M8x20 od ze-
wnątrz przez część górną bębna (9).
5. Nasunąć po jednej gumowej podkładce na śruby z łbem
krzyżowym włożone do części górnej bębna (9).
6. Przymocować górny koniec mechanizmu mieszającego
(2), umieszczając go na właśnie włożonych śrubach z łbem
krzyżowym. Przymocować go za pomocą podkładki, pod-
kładki sprężystej i nakrętki M8.
7. Na koniec dokręcić wszystkie cztery śruby w części dolnej
bębna (10) i części górnej bębna (9) przy pomocy śrubokrę-
tu do wkrętów z rowkiem krzyżowym i klucza szczękowego
SW13 (nieobjęty zakresem dostawy).
Montaż tarczy blokującej (13) (torebka G) (rys. 10)
1. Wsunąć tarczę blokującą (13) na uchwyt (13a).
2. Przymocować ją za pomocą dwóch śrub sześciokątnych
M8x25 i po jednej podkładce, jednej podkładce sprężystej i
jednej nakrętce M8.
3. Na koniec dokręcić wszystkie śruby przy pomocy podwój-
nego klucza szczękowego (SW13) (nie jest objęty zakresem
dostawy).
Montaż koła obrotowego (7) (torebka H) (rys. 11)
1. Włożyć podkładkę, a następnie sprężynę od dołu do rury
koła obrotowego (7).
2. Sprężynę przytrzymać palcem w odpowiednim miejscu.
3. Koło obrotowe (7) założyć na wał części dolnej bębna (10)
tak, aby sprężyna przylegała do wału.
4. Koło obrotowe (7) obrócić w dół do momentu, aż otwory
wału części dolnej bębna (10) będą się pokrywały z otwora-
mi koła obrotowego (7).
108 PL
5. Przymocować koło obrotowe (7) za pomocą śruby sześcio-
kątnej M10x65, dwóch podkładek i nakrętki oporowej.
6. Następnie przykręcić śrubę przy pomocy podwójnego klu-
cza szczękowego SW16 (nie jest objęty zakresem dostawy)
tak, aby możliwe było delikatne przechylanie koła obroto-
wego (7).
7. Przekręcić śrubę z łbem walcowym rury zgodnie z ruchem
wskazówek zegara za pomocą klucza imbusowego SW8
(nieobjęty zakresem dostawy), aby wyregulować napięcie
sprężyny.
Wskazówka: Koło obrotowe (7) musi być zamontowane uchyl-
nie na wale. Musi delikatnie zazębiać się w zagłębienia tarczy
blokującej (13).
Montaż zespołu silnika (4) (torebka I) (rys. 12)
1. Ustawić zespół silnika (4) tak, aby śruby gwintowane pokry-
wały się z otworami.
2. Teraz należy całkowicie nasunąć zespół silnika (4) na wał.
3. Następnie przymocować zespół silnika (4) za pomocą czte-
rech podkładek i czterech nakrętek M8. W tym celu należy
użyć klucza płaskiego (SW13) (nieobjęty zakresem dosta-
wy).
10. Uruchomienie
m Uwaga!
Przed uruchomieniem urządzenie koniecznie całkowicie zmon-
tować!
Betoniarkę należy eksploatować tylko wtedy, gdy nie brakuje
żadnych części lub są one uszkodzone oraz gdy przewód przy-
łączeniowy nie jest uszkodzony.
10.1 Ustawianie
1. Ustawić betoniarkę w pozycji poziomej na równym, twar-
dym podłożu w sposób zabezpieczony przed przechyle-
niem. Maszynę zabezpieczyć przed zapadnięciem się w
podłożu.
2. Nie należy umieszczać betoniarki na przewodzie przyłącze-
niowym!
3. Przewód przyłączeniowy należy ułożyć w taki sposób, aby
nie mógł zostać zgięty, zmiażdżony ani uszkodzony w ża-
den inny sposób.
Wskazówka:
Bęben (1) musi być w stanie obracać się w prawo i w lewo.
Aby opróżnić bęben (1), pod bębnem (1) musi być miejsce na
odpowiednio duży zbiornik (np. wanna na zaprawę). Podczas
ustawiania maszyny należy zwrócić uwagę, aby możliwe było
bezproblemowe opróżnienie bębna mieszającego.
10.2 Włączanie/wyłączanie (rys. 1)
m UWAGA!
Niebezpieczeństwo odniesienia obrażeń!
Bęben mieszający może być przyczyną obrażeń.
- Nie sięgać do działającego bębna mieszającego.
- Nie wolno wkładać żadnych przedmiotów do pracującego
bębna mieszającego (np. łopaty lub podobnych).
1. Podłączyć odpowiedni przedłużacz do kabla przyłączenio-
wego betoniarki.
