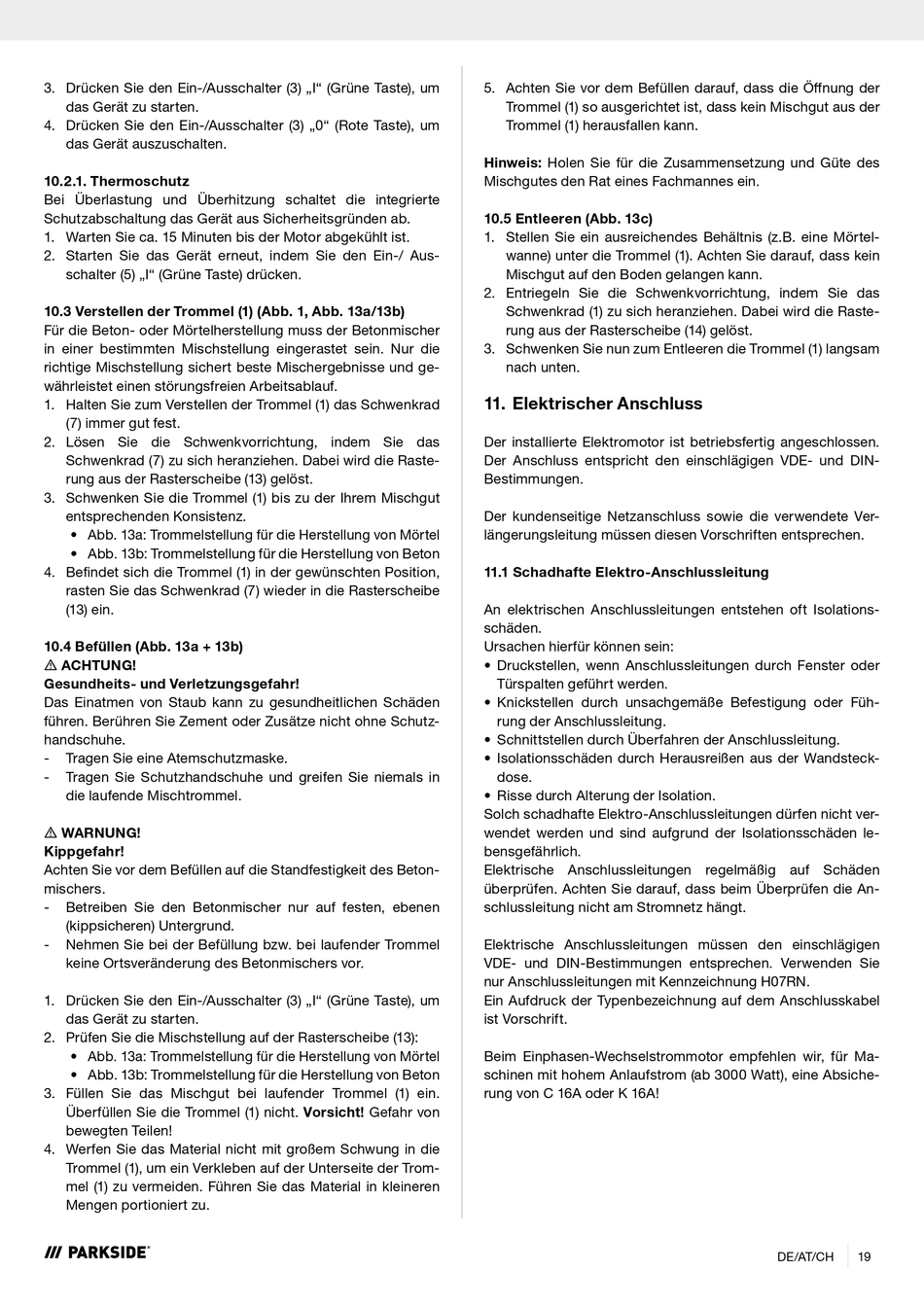

Parkside PCM 125 A1 Originalbetriebsanleitung Seite 25

3. Drücken Sie den Ein-/Ausschalter (3) „I" (Grüne Taste), um
das Gerät zu starten.
4. Drücken Sie den Ein-/Ausschalter (3) „0" (Rote Taste), um
das Gerät auszuschalten.
10.2.1. Thermoschutz
Bei Überlastung und Überhitzung schaltet die integrierte
Schutzabschaltung das Gerät aus Sicherheitsgründen ab.
1. Warten Sie ca. 15 Minuten bis der Motor abgekühlt ist.
2. Starten Sie das Gerät erneut, indem Sie den Ein-/ Aus-
schalter (5) „I" (Grüne Taste) drücken.
10.3 Verstellen der Trommel (1) (Abb. 1, Abb. 13a/13b)
Für die Beton- oder Mörtelherstellung muss der Betonmischer
in einer bestimmten Mischstellung eingerastet sein. Nur die
richtige Mischstellung sichert beste Mischergebnisse und ge-
währleistet einen störungsfreien Arbeitsablauf.
1. Halten Sie zum Verstellen der Trommel (1) das Schwenkrad
(7) immer gut fest.
2. Lösen Sie die Schwenkvorrichtung, indem Sie das
Schwenkrad (7) zu sich heranziehen. Dabei wird die Raste-
rung aus der Rasterscheibe (13) gelöst.
3. Schwenken Sie die Trommel (1) bis zu der Ihrem Mischgut
entsprechenden Konsistenz.
• Abb. 13a: Trommelstellung für die Herstellung von Mörtel
• Abb. 13b: Trommelstellung für die Herstellung von Beton
4. Befindet sich die Trommel (1) in der gewünschten Position,
rasten Sie das Schwenkrad (7) wieder in die Rasterscheibe
(13) ein.
10.4 Befüllen (Abb. 13a + 13b)
m ACHTUNG!
Gesundheits- und Verletzungsgefahr!
Das Einatmen von Staub kann zu gesundheitlichen Schäden
führen. Berühren Sie Zement oder Zusätze nicht ohne Schutz-
handschuhe.
- Tragen Sie eine Atemschutzmaske.
- Tragen Sie Schutzhandschuhe und greifen Sie niemals in
die laufende Mischtrommel.
m WARNUNG!
Kippgefahr!
Achten Sie vor dem Befüllen auf die Standfestigkeit des Beton-
mischers.
- Betreiben Sie den Betonmischer nur auf festen, ebenen
(kippsicheren) Untergrund.
- Nehmen Sie bei der Befüllung bzw. bei laufender Trommel
keine Ortsveränderung des Betonmischers vor.
1. Drücken Sie den Ein-/Ausschalter (3) „I" (Grüne Taste), um
das Gerät zu starten.
2. Prüfen Sie die Mischstellung auf der Rasterscheibe (13):
• Abb. 13a: Trommelstellung für die Herstellung von Mörtel
• Abb. 13b: Trommelstellung für die Herstellung von Beton
3. Füllen Sie das Mischgut bei laufender Trommel (1) ein.
Überfüllen Sie die Trommel (1) nicht. Vorsicht! Gefahr von
bewegten Teilen!
4. Werfen Sie das Material nicht mit großem Schwung in die
Trommel (1), um ein Verkleben auf der Unterseite der Trom-
mel (1) zu vermeiden. Führen Sie das Material in kleineren
Mengen portioniert zu.
5. Achten Sie vor dem Befüllen darauf, dass die Öffnung der
Trommel (1) so ausgerichtet ist, dass kein Mischgut aus der
Trommel (1) herausfallen kann.
Hinweis: Holen Sie für die Zusammensetzung und Güte des
Mischgutes den Rat eines Fachmannes ein.
10.5 Entleeren (Abb. 13c)
1. Stellen Sie ein ausreichendes Behältnis (z.B. eine Mörtel-
wanne) unter die Trommel (1). Achten Sie darauf, dass kein
Mischgut auf den Boden gelangen kann.
2. Entriegeln Sie die Schwenkvorrichtung, indem Sie das
Schwenkrad (1) zu sich heranziehen. Dabei wird die Raste-
rung aus der Rasterscheibe (14) gelöst.
3. Schwenken Sie nun zum Entleeren die Trommel (1) langsam
nach unten.
11. Elektrischer Anschluss
Der installierte Elektromotor ist betriebsfertig angeschlossen.
Der Anschluss entspricht den einschlägigen VDE- und DIN-
Bestimmungen.
Der kundenseitige Netzanschluss sowie die verwendete Ver-
längerungsleitung müssen diesen Vorschriften entsprechen.
11.1 Schadhafte Elektro-Anschlussleitung
An elektrischen Anschlussleitungen entstehen oft Isolations-
schäden.
Ursachen hierfür können sein:
• Druckstellen, wenn Anschlussleitungen durch Fenster oder
Türspalten geführt werden.
• Knickstellen durch unsachgemäße Befestigung oder Füh-
rung der Anschlussleitung.
• Schnittstellen durch Überfahren der Anschlussleitung.
• Isolationsschäden durch Herausreißen aus der Wandsteck-
dose.
• Risse durch Alterung der Isolation.
Solch schadhafte Elektro-Anschlussleitungen dürfen nicht ver-
wendet werden und sind aufgrund der Isolationsschäden le-
bensgefährlich.
Elektrische Anschlussleitungen regelmäßig auf Schäden
überprüfen. Achten Sie darauf, dass beim Überprüfen die An-
schlussleitung nicht am Stromnetz hängt.
Elektrische Anschlussleitungen müssen den einschlägigen
VDE- und DIN-Bestimmungen entsprechen. Verwenden Sie
nur Anschlussleitungen mit Kennzeichnung H07RN.
Ein Aufdruck der Typenbezeichnung auf dem Anschlusskabel
ist Vorschrift.
Beim Einphasen-Wechselstrommotor empfehlen wir, für Ma-
schinen mit hohem Anlaufstrom (ab 3000 Watt), eine Absiche-
rung von C 16A oder K 16A!
DE/AT/CH 19
