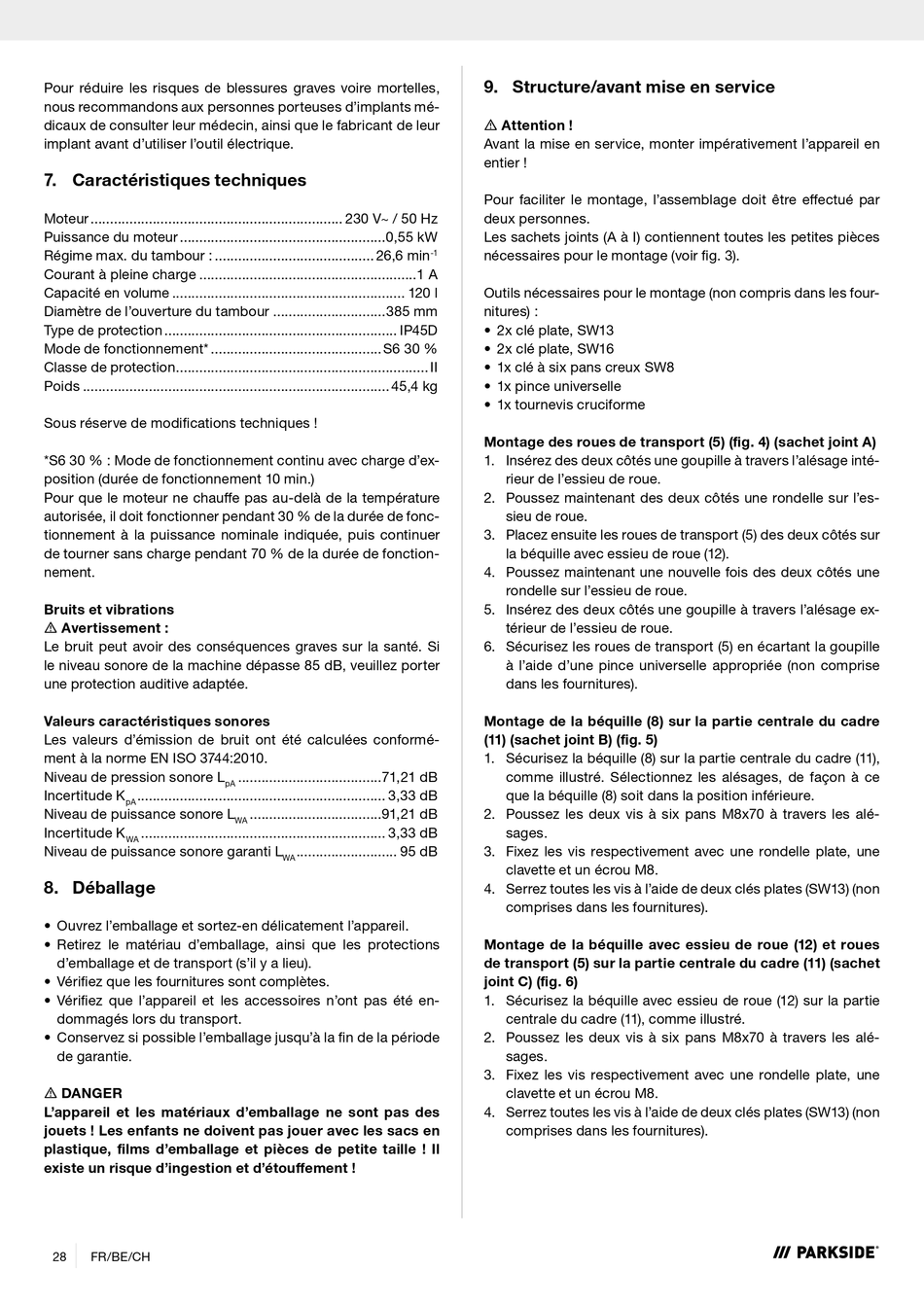

Pour réduire les risques de blessures graves voire mortelles,
nous recommandons aux personnes porteuses d'implants mé-
dicaux de consulter leur médecin, ainsi que le fabricant de leur
implant avant d'utiliser l'outil électrique.
7. Caractéristiques techniques
Moteur ................................................................. 230 V~ / 50 Hz
Puissance du moteur .....................................................0,55 kW
Régime max. du tambour : ......................................... 26,6 min
Courant à pleine charge ........................................................1 A
Capacité en volume ............................................................ 120 l
Diamètre de l'ouverture du tambour .............................385 mm
Type de protection ............................................................ IP45D
Mode de fonctionnement* ............................................ S6 30 %
Classe de protection ................................................................. II
Poids ............................................................................... 45,4 kg
Sous réserve de modifications techniques !
*S6 30 % : Mode de fonctionnement continu avec charge d'ex-
position (durée de fonctionnement 10 min.)
Pour que le moteur ne chauffe pas au-delà de la température
autorisée, il doit fonctionner pendant 30 % de la durée de fonc-
tionnement à la puissance nominale indiquée, puis continuer
de tourner sans charge pendant 70 % de la durée de fonction-
nement.
Bruits et vibrations
m Avertissement :
Le bruit peut avoir des conséquences graves sur la santé. Si
le niveau sonore de la machine dépasse 85 dB, veuillez porter
une protection auditive adaptée.
Valeurs caractéristiques sonores
Les valeurs d'émission de bruit ont été calculées conformé-
ment à la norme EN ISO 3744:2010.
Niveau de pression sonore L
Incertitude K ................................................................ 3,33 dB
pA
Niveau de puissance sonore L
Incertitude K ............................................................... 3,33 dB
WA
Niveau de puissance sonore garanti L
8. Déballage
• Ouvrez l'emballage et sortez-en délicatement l'appareil.
• Retirez le matériau d'emballage, ainsi que les protections
d'emballage et de transport (s'il y a lieu).
• Vérifiez que les fournitures sont complètes.
• Vérifiez que l'appareil et les accessoires n'ont pas été en-
dommagés lors du transport.
• Conservez si possible l'emballage jusqu'à la fin de la période
de garantie.
m DANGER
L'appareil et les matériaux d'emballage ne sont pas des
jouets ! Les enfants ne doivent pas jouer avec les sacs en
plastique, films d'emballage et pièces de petite taille ! Il
existe un risque d'ingestion et d'étouffement !
28 FR/BE/CH
.....................................71,21 dB
pA
..................................91,21 dB
WA
.......................... 95 dB
WA
9. Structure/avant mise en service
m Attention !
Avant la mise en service, monter impérativement l'appareil en
entier !
Pour faciliter le montage, l'assemblage doit être effectué par
deux personnes.
Les sachets joints (A à I) contiennent toutes les petites pièces
nécessaires pour le montage (voir fig. 3).
-1
Outils nécessaires pour le montage (non compris dans les four-
nitures) :
• 2x clé plate, SW13
• 2x clé plate, SW16
• 1x clé à six pans creux SW8
• 1x pince universelle
• 1x tournevis cruciforme
Montage des roues de transport (5) (fig. 4) (sachet joint A)
1. Insérez des deux côtés une goupille à travers l'alésage inté-
rieur de l'essieu de roue.
2. Poussez maintenant des deux côtés une rondelle sur l'es-
sieu de roue.
3. Placez ensuite les roues de transport (5) des deux côtés sur
la béquille avec essieu de roue (12).
4. Poussez maintenant une nouvelle fois des deux côtés une
rondelle sur l'essieu de roue.
5. Insérez des deux côtés une goupille à travers l'alésage ex-
térieur de l'essieu de roue.
6. Sécurisez les roues de transport (5) en écartant la goupille
à l'aide d'une pince universelle appropriée (non comprise
dans les fournitures).
Montage de la béquille (8) sur la partie centrale du cadre
(11) (sachet joint B) (fig. 5)
1. Sécurisez la béquille (8) sur la partie centrale du cadre (11),
comme illustré. Sélectionnez les alésages, de façon à ce
que la béquille (8) soit dans la position inférieure.
2. Poussez les deux vis à six pans M8x70 à travers les alé-
sages.
3. Fixez les vis respectivement avec une rondelle plate, une
clavette et un écrou M8.
4. Serrez toutes les vis à l'aide de deux clés plates (SW13) (non
comprises dans les fournitures).
Montage de la béquille avec essieu de roue (12) et roues
de transport (5) sur la partie centrale du cadre (11) (sachet
joint C) (fig. 6)
1. Sécurisez la béquille avec essieu de roue (12) sur la partie
centrale du cadre (11), comme illustré.
2. Poussez les deux vis à six pans M8x70 à travers les alé-
sages.
3. Fixez les vis respectivement avec une rondelle plate, une
clavette et un écrou M8.
4. Serrez toutes les vis à l'aide de deux clés plates (SW13) (non
comprises dans les fournitures).
