6.3- Anschließen und Entfernen der PIEZON
Um eine einwandfreie elektronische Verbindung zu gewährleisten, müssen alle Einzelteile trocken sein.
Das PIEZON PI MAX Instrument besteht aus:
®
Befestigung der
PIEZON PI MAX
®
Instrumentenspitze
Entfernen der
PIEZON PI MAX
®
Instrumentenspitze
14
PI MAX Instrumentenspitze
®
Arbeitsspitze
PI MAX PI MAX Halter
Instrumentenspitze
Combitorque
®

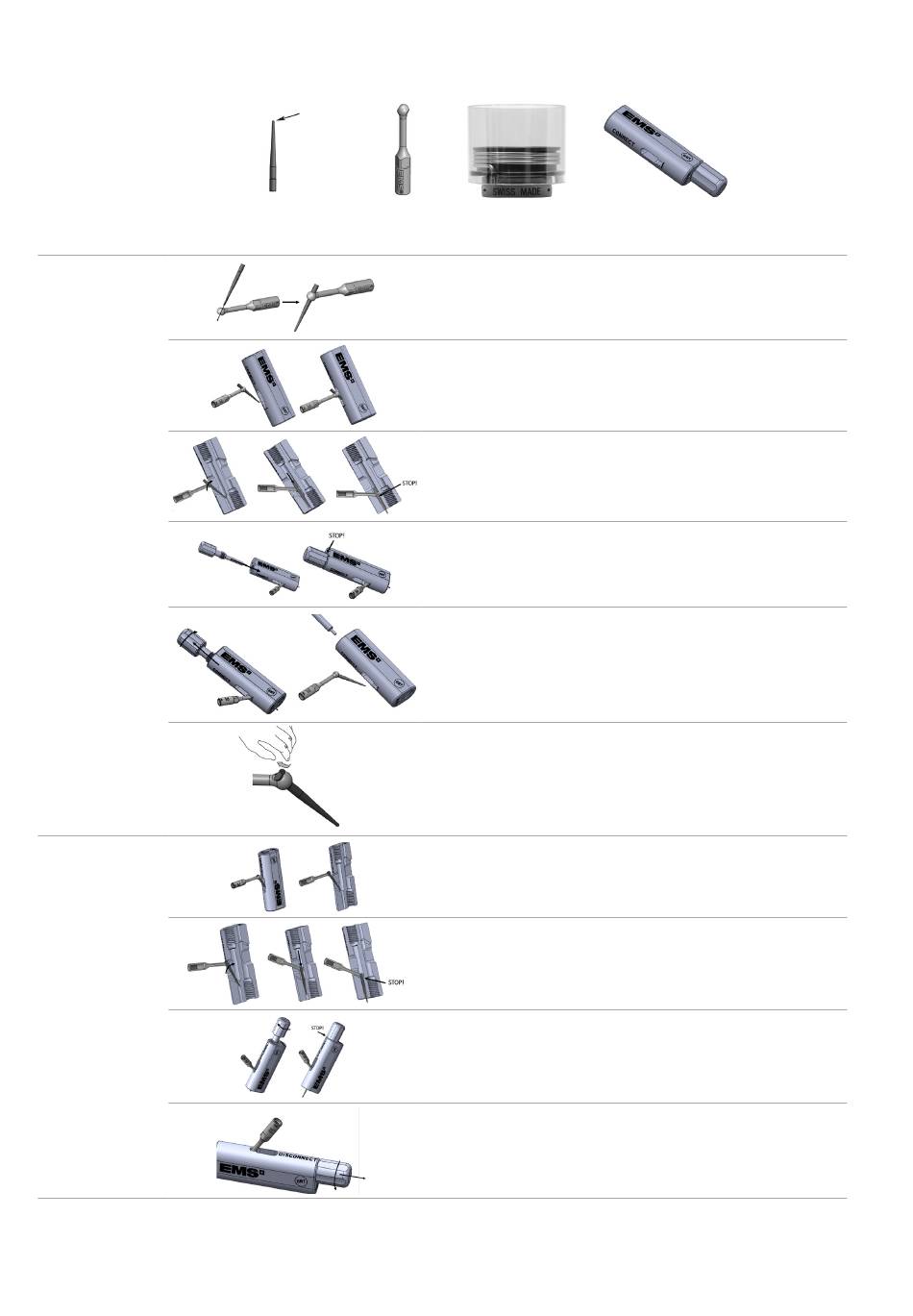

Setzen Sie die SPITZE vorab in den HALTER ein.
Nehmen Sie das PI TOOL. Entfernen Sie die SCHRAUBE vom
Boden des PI TOOL.
Führen Sie die SPITZE vorsichtig in die mit „CONNECT"
gekennzeichnete Funktion des PI TOOL ein.
Kippen Sie den PI vorsichtig in den Boden des PI TOOL. Schieben
Sie ihn nach unten bis zur STOP-Position.
Setzen Sie die SCHRAUBE ein und ziehen Sie sie fest, bis sie auf
dem Werkzeugkörper sitzt.
Lösen Sie die SCHRAUBE.
Entfernen Sie vorsichtig den PIEZON
eingesetzten SPITZE.
Bei Bedarf entfernen Sie den kleinen Plastikchip mit Ihrem Finger.
Nehmen Sie das PI TOOL. Entfernen Sie die SCHRAUBE vom
Boden des PI TOOL.
Führen Sie die SPITZE vorsichtig in die mit „DISCONNECT"
gekennzeichnete Funktion des PI TOOL ein.
Kippen Sie den PI vorsichtig in den Boden des PI TOOL. Schieben
Sie ihn nach unten bis zur STOP-Position.
Setzen Sie die SCHRAUBE ein und ziehen Sie sie fest, bis sie auf
dem Werkzeugkörper sitzt.
Die SPITZE ist vom HALTER getrennt. Halten Sie sie mit den
Fingern fest.
Lösen Sie die SCHRAUBE und bringen Sie den HALTER zurück.
PI MAX
Instrumentwerkzeug
PI MAX mit der neuen
®
