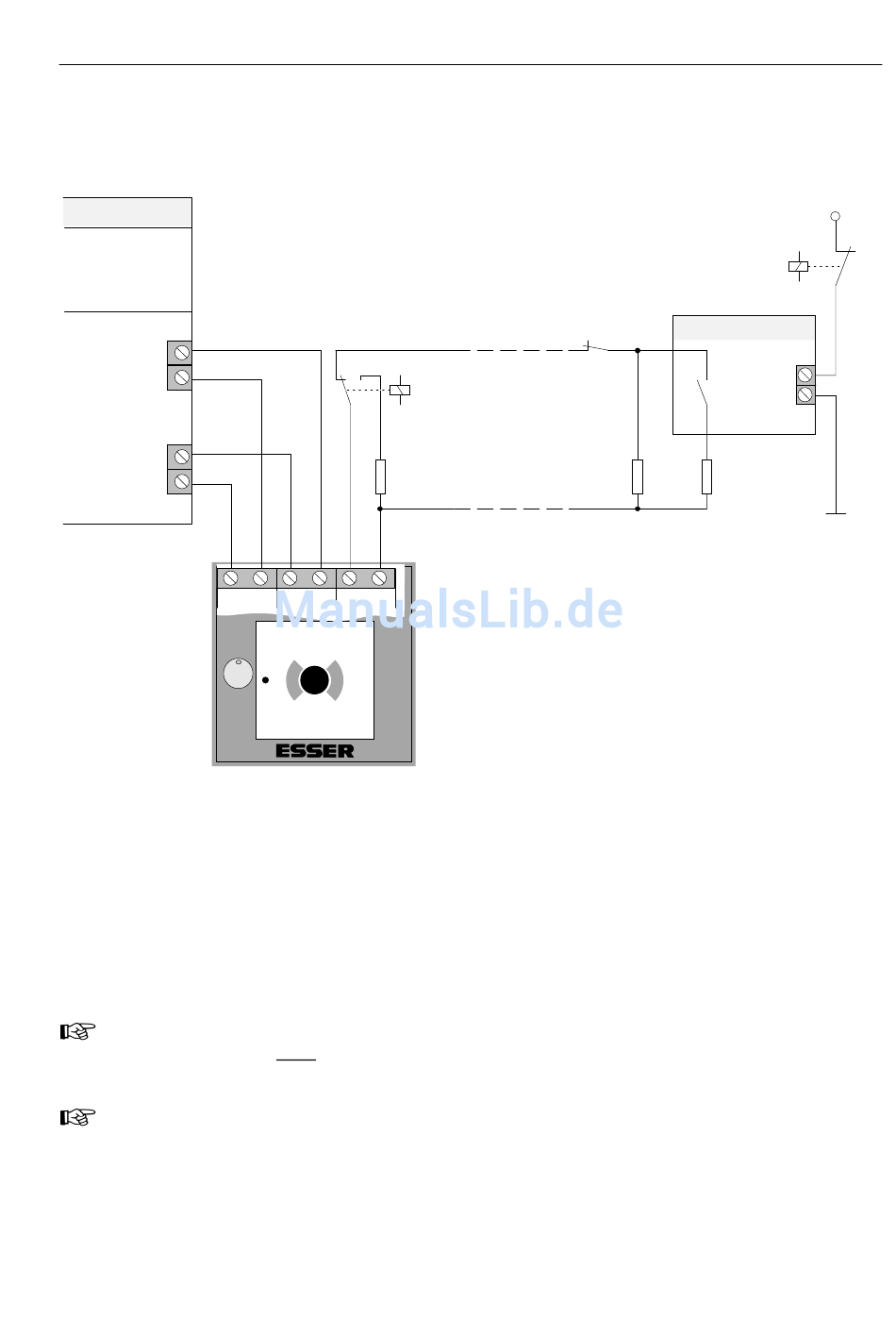

Beam Master 3 an einem nichtautomatischen Melder
(analog, Serie 9200) der essertronic
BMZ 8007/8008
A na l o g-R i ng -Mod u l
esserbus
A +
A -
B +
B -
UL
Nichtautomatischer Brandmelder
Als Rücksetz- und Störunterdrückungsrelais stehen in der Kundendatenprogrammierung der
®
essertronic
8007/8008 bis zu zehn Relaispaare (je ein Störunterdrückungs- und ein Rück-
setzrelais) zur Verfügung)
Mit dieser Anschaltung ist eine Zweimelder-/Zweigruppenabhängigkeit und eine Alarmzwi-
schenspeicherung nicht möglich.
Mit jedem Rücksetzen der Feueralarme werden alle angeschlossenen Beam-Master zurück-
gesetzt.
®
Störunterdrückungsrelais
S 1
R 1
1 0 k
-
+
+ext.
-ext.
+UL
+UL
UL
out
in
D-Linie
Scheibe einschlagen
Knopf tief drücken
(analog, Serie 9200)
®
8007/8008
Störkontakt
Be amma ster
Ω
Rücksetzrelais
Beammaster 3
S 4
S 3
Alarmkontakt
R 2
R 3
Ω
Ω
1 0 k
1 k
Beam Master 3
Anschaltung
UB ext. (12V)
S 2
UB ext. (0V)
