Anschluß des Senders
3.5

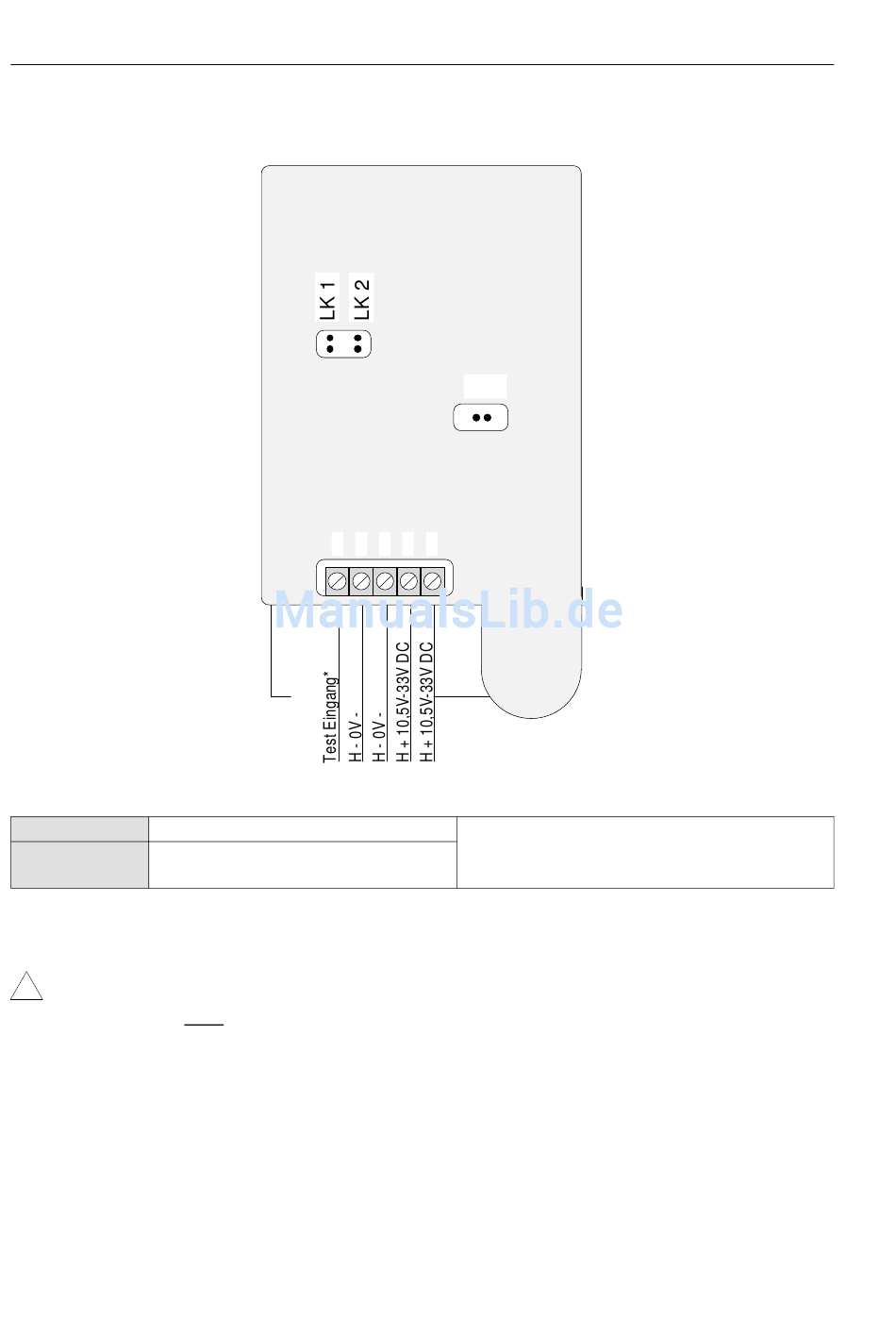

Anschluß des Senders
Anschlußplatine
Klemme 2, 3
0 V (- ve)
Klemme 4, 5
+ 10 ,5 V bis 33 V (+ ve)
!
Wird der Betriebsspannungsbereich unterschritten, so ist eine einwandfreie Funktion des
Beam Masters nicht mehr gewährleistet (Fehlalarm). Überprüfen Sie die Betriebsspannung
während des Betriebes durch eine Messung direkt an den Anschlußklemmen des Senders und
Empfängers.
Seite 20
Beam Master 3
PL 1
1 2 3 4 5
Betriebsspannungsbereich
bei 12 V DC: 10,5 V bis 15 V
bei 24 V DC: 17 V bis 33 V
