3.1

Ausrichten des Sendestrahles

Die Optik in Sender und Empfänger ist mit den gleichen mechanischen Einstellern aufgebaut. Diese
Einsteller dienen zur horizontalen und vertikalen Ausrichtung des Sende- und Empfängerlinse.
Die Einsteller sind werkseitig so eingestellt, daß die Linsen parallel zum Frontgehäuse liegen, so daß
bei der Ausrichtung von Sender und Empfänger in der Regel eine ausreichende Genauigkeit erreicht
wird.
•
Montieren Sie den Sender ohne mechanische Verspannung plan auf der Montagefläche
•

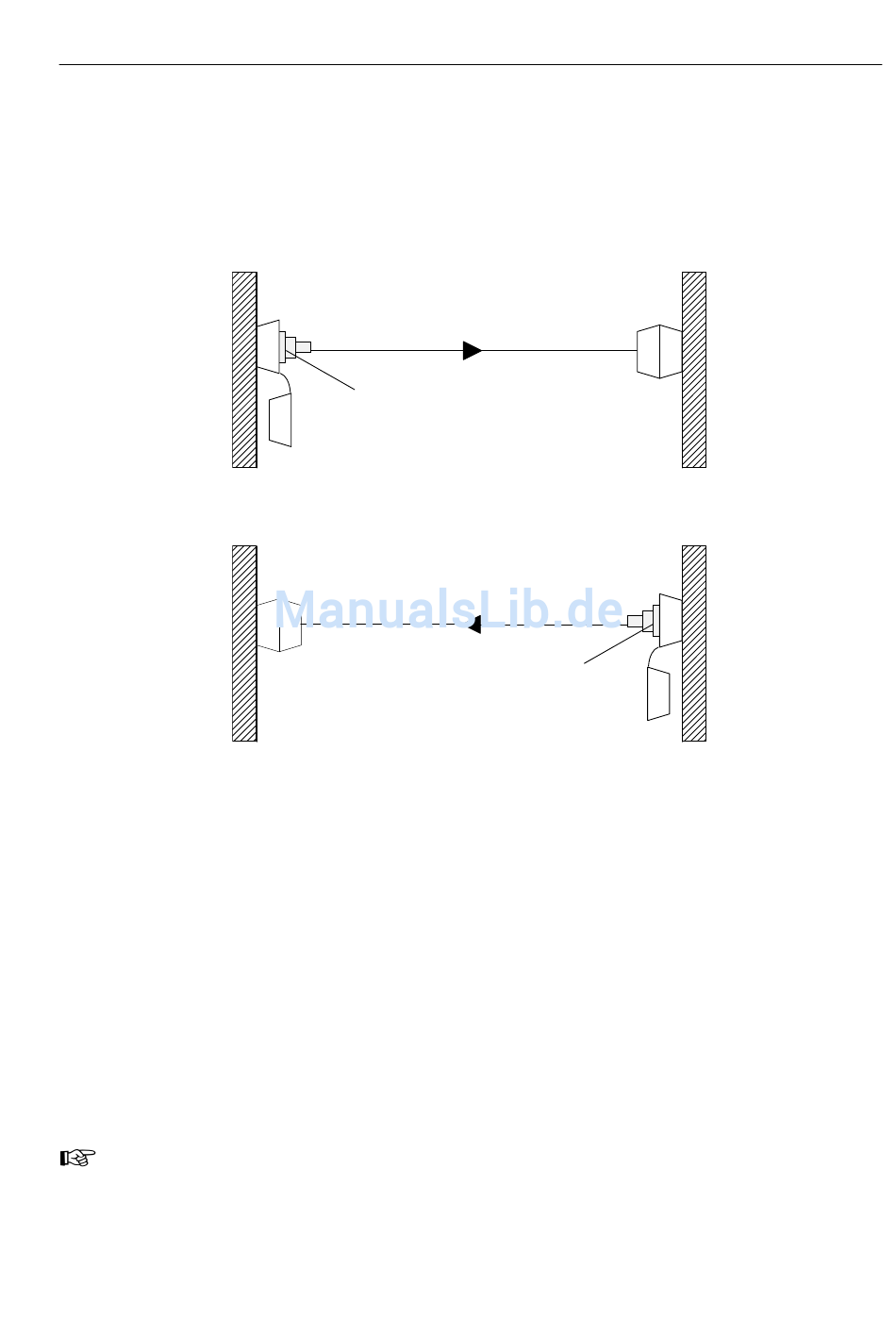

Einstell-LASER (oder starke punktförmige Lichtquelle) auf die Sendeoptik aufsetzen und den
Montageort des Empfängers ermitteln.
•
Empfänger ohne mechanische Verspannung plan auf der Montagefläche montieren.
•
Überprüfen Sie, ob der Strahl des Einstell-LASER mittig auf die Empfängerlinse auftrifft und
korrigieren Sie ggf. die mechanische Einstellung der Senderoptik (siehe Kap. 3.3)
•
Montieren Sie jetzt den Einstell-LASER auf die Empfängeroptik.
•
Überprüfen Sie, ob der Strahl des Einstell-LASER mittig auf die Senderlinse auftrifft und korrigieren
Sie ggf. die mechanische Einstellung der Empfängeroptik (siehe Kap. 3.2).
Bei der max. Reichweite von 100 m erreicht die Strahlenachse einen Durchmesser von 1,5 m.
Die Linse des Empfängers muß möglichst genau auf die Mitte der Strahlenachse ausgerichtet
werden. Eine exakte Einstellung ermöglicht der Einstell-LASER Sach-Nr. 761327.
Empfänger
Einstell-LASER
Empfänger
Ausrichten des Sendestrahls
Sender
Sender
Einstell-LASER
Beam Master 3 Seite 13
