03

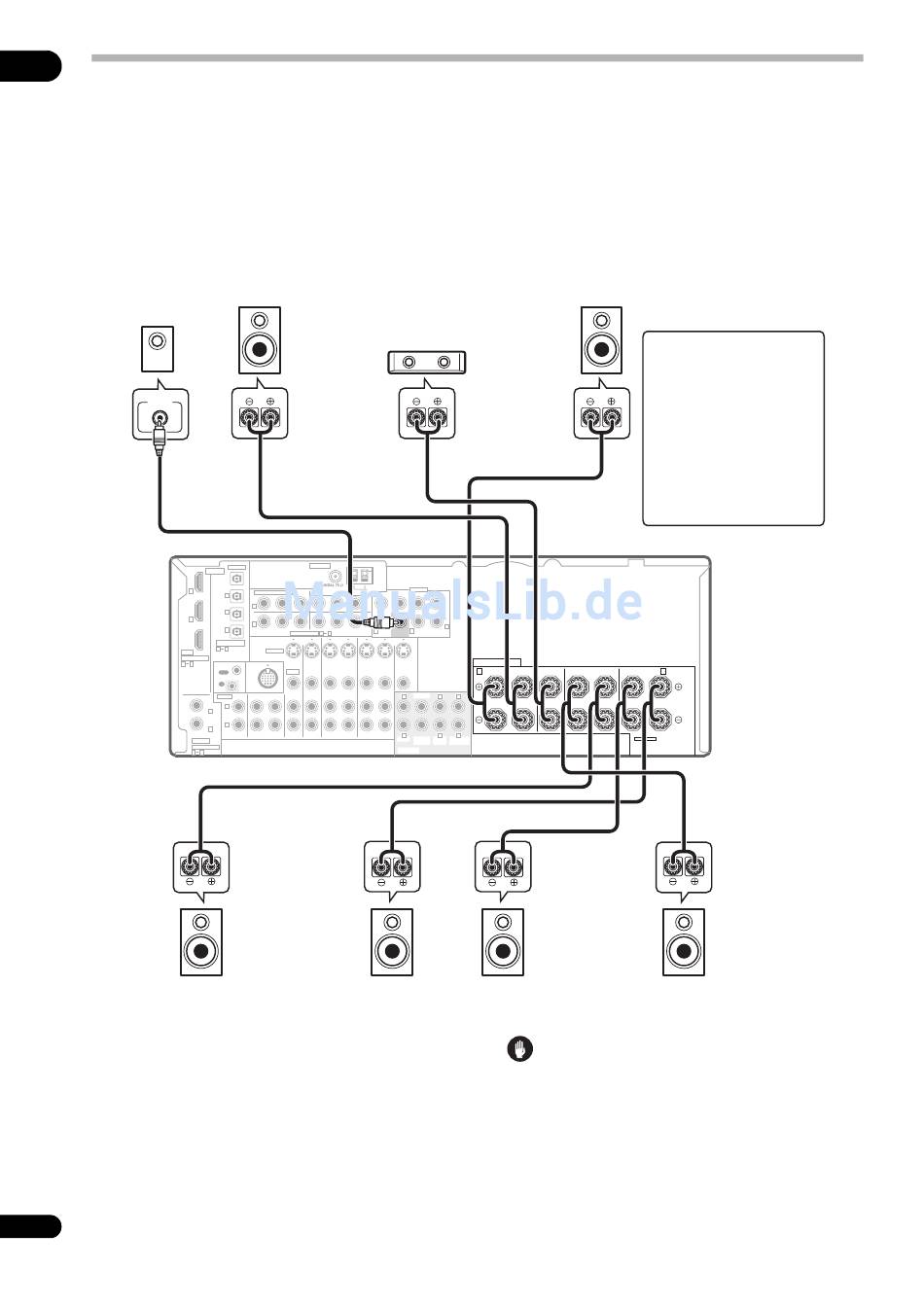

Anschluss Ihres Lautsprechersystems

Wenn Sie die Vorteile der der
Surroundklang-Möglichkeiten des Receivers voll
auskosten möchten, schließen Sie die vorderen
Lautsprecher, Center-Lautsprecher, Surround- und
hinteren Surround-Lautsprecher sowie den Subwoofer
an. Diese Konfiguration ist zwar ideal, es sind jedoch
auch andere Konfigurationen mit weniger Lautsprechern
möglich (ohne Subwoofer oder ohne Center-Lautsprecher
oder sogar ohne Surround-Lautsprecher). Als
Mindestvoraussetzung müssen der vordere linke und
rechte Lautsprecher vorhanden sein. Beachten Sie, dass
Subwoofer
LINE LEVEL
INPUT
IN
1
(DVD/LD)
IN
2
( TV/SAT
OUT
HDMI
ASSIGNABLE
1 2
(DVR/VCR2)
COAXIAL
ASSIGNABLE
1 2
VSX-1017AV

Anschluss der Lautsprecher

Jeder Lautsprecheranschluss am Receiver ist unterteilt
in positiv (+) und negativ (–). Stellen Sie sicher, dass
diese Anschlüsse mit den Anschlüssen der Lautsprecher
übereinstimmen.
18
Ge
Vorne
links
ANTENNA
OPTICAL
DIGITAL
OUT
AM LOOP
COMPONENT VIDEO
L
IN 1
P P
Y P Y P
B R B R
(DVR/
IN
OUT
VCR1)
1
IN 2
(TV/SAT)
IN IN
2 3
)
Y P P Y P P
B B
IN 3 R R
R
ASSIGNABLE 1 3
(CD)
ASSIGNABLE
1 3
S-VIDEO
IN IN OUT IN OUT
CONTROL iPod
VIDEO
OUT
IN
IN
IN OUT IN IN IN OUT IN OUT
AUDIO
L
IN 1
(DVD/LD)
R
IN 2
CD CD-R/TAPE/MD DVD/LD TV/SAT DVR/VCR1 DVR/VCR2
Surround
links
Surround
hinten links
die Haupt-Surround-Lautsprecher stets als Paar
angeschlossen werden müssen, es ist jedoch möglich,
gegebenenfalls nur einen hinteren Surround-
Lautsprecher anzuschließen (dieser muss in diesem Fall
an den linken hinteren Surround-Lautsprecheranschluss
angeschlossen sein). Sie können Lautsprecher mit einer
Nennimpedanz von 6 Ω bis 16 Ω verwenden. (Wenn Sie
beabsichtigen, Lautsprecher mit einer Impedanz von
weniger als 8 Ω zu verwenden, finden Sie dazu weitere
Informationen im Abschnitt Ändern der
Lautsprecherimpedanz auf Seite 56.)
Vorne
rechts
Center
PRE OUT
CENTER
L L (Single)
R
SUB R SUR- SURROUND
FRONT WOOFER ROUND BACK
SPEAKERS
IN MONITOR
OUT
A FRONT CENTER
R L
IN L CENTER L L
R R R
FRONT SUB SUR- SURROUND
WOOFER ROUND BACK
MULTI CH IN
Surround
hinten rechts
Achtung
• Stellen Sie sicher, dass der unisolierte Bereich der
Lautsprecherdrähte verdrillt und vollständig in die
Lautsprecher-Anschlüsse eingeschoben ist. Wenn
ein unisolierter Lautsprecherdraht mit dem hinteren
Bedienfeld in Berührung kommt, führt dies aus
Sicherheitsgründen möglicherweise zu einer
Abschaltung der Stromversorgung.
ACHTUNG
An den Lautsprecherklemmen
dieses Gerätes liegt eine
potentiell GEFÄHRLICHE
Spannung an. Zur Vermeidung
von Stromschlaggefahr ist
unbedingt darauf zu achten, den
Netzstecker beim Anschließen
und Abtrennen der
Lautsprecherkabel von der
Netzsteckdose zu trennen, bevor
irgendwelche nicht isolierten
Teile berührt werden.
SURROUND SURROUND BACK / B
R L
(Single)
R L
SEE INSTRUCTION MANUAL
SELECTABLE
Surround
rechts
