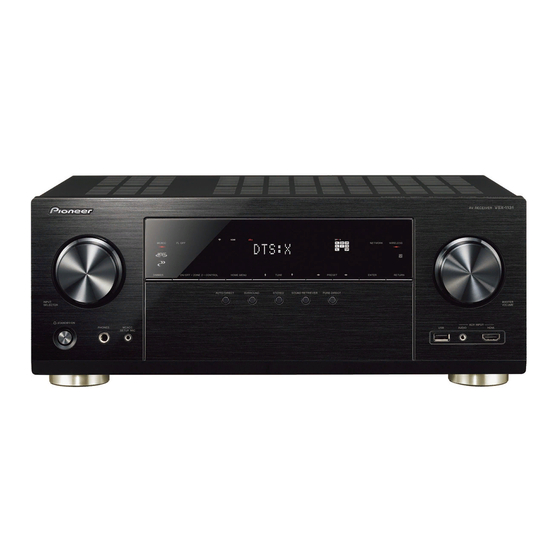

Pioneer VSX-1131 Handbuch
  1. Anleitungen
  2. Marken
  3. Pioneer Anleitungen
  4. Receiver
  5. VSX-1131
  6. Handbuch

Pioneer VSX-1131 Handbuch

Vorschau ausblenden Andere Handbücher für VSX-1131:
Inhaltsverzeichnis

Werbung

Quicklinks

Technische Daten
Allgemeine technische Daten
Verstärkerteil
Ausgangsnennleistung (FTC) (Nordamerika)
8 Ohm Last, beide Kanäle angetrieben von 20 Hz bis 20.000 Hz;
Nennleistung 100 Watt pro Kanal RMS­Mindestleistung, maximale
harmonische Gesamtverzerrung von 0,08 % von 250 mW bis zur
Ausgangsnennleistung.
Ausgangsleistung Surround­Modus (＊)
(6 Ohm, 1 kHz, Gesamtverzerrung 0,9 %) 170 W pro Kanal
＊ Referenzausgang für jeden Lautsprecher.
Je nach Quelle und Einstellungen des Wiedergabemodus wird
möglicherweise kein Ton ausgegeben.
Ausgangsnennleistung (IEC) (Andere)
7 Kanäle × 160 W bei 6 Ohm, 1 kHz, 1 Kanal angetrieben von 1 % THD
(Gesamtverzerrung)
Maximal effektive Ausgangsleistung (JEITA) (Asien und Australien)
7 Kanäle × 175 W bei 6 Ohm, 1 kHz, 1 Kanal angetrieben von 10 % THD
(Gesamtverzerrung)
Dynamische Leistung (＊)
＊ IEC60268­kurzzeitige maximale Ausgangsleistung
240 W (3 Ω, Vorne)
210 W (4 Ω, Vorne)
120 W (8 Ω, Vorne)
THD+N (Gesamte harmonische Verzerrung+Rauschen)
0,08% (20 Hz ­ 20.000 Hz, halbe Leistung)
Eingangsempfindlichkeit und Impedanz (1 kHz 100 W/8 Ω)
200 mV/47 kΩ (LINE (unausgeglichen))
3,5 mV/47 kΩ (PHONO MM)
RCA­Ausgangsnennleistungspegel und Impedanz
1 V/470 Ω (SUBWOOFER PRE OUT)
200 mV/2,3 kΩ (ZONE LINE OUT)
Phono­Überlastung
70 mV (MM 1 kHz 0,5%)
Frequenzgang
10 Hz ­ 100 kHz/+1 dB, –3 dB (Pure Direct)
Klangregelungscharakteristik
±10 dB, 90 Hz (BASS)
±10 dB, 7,5 kHz (TREBLE)
Signal­/Rauschabstand
106 dB (IHF­A, LINE IN, SP OUT)
80 dB (IHF­A, PHONO IN, SP OUT)
