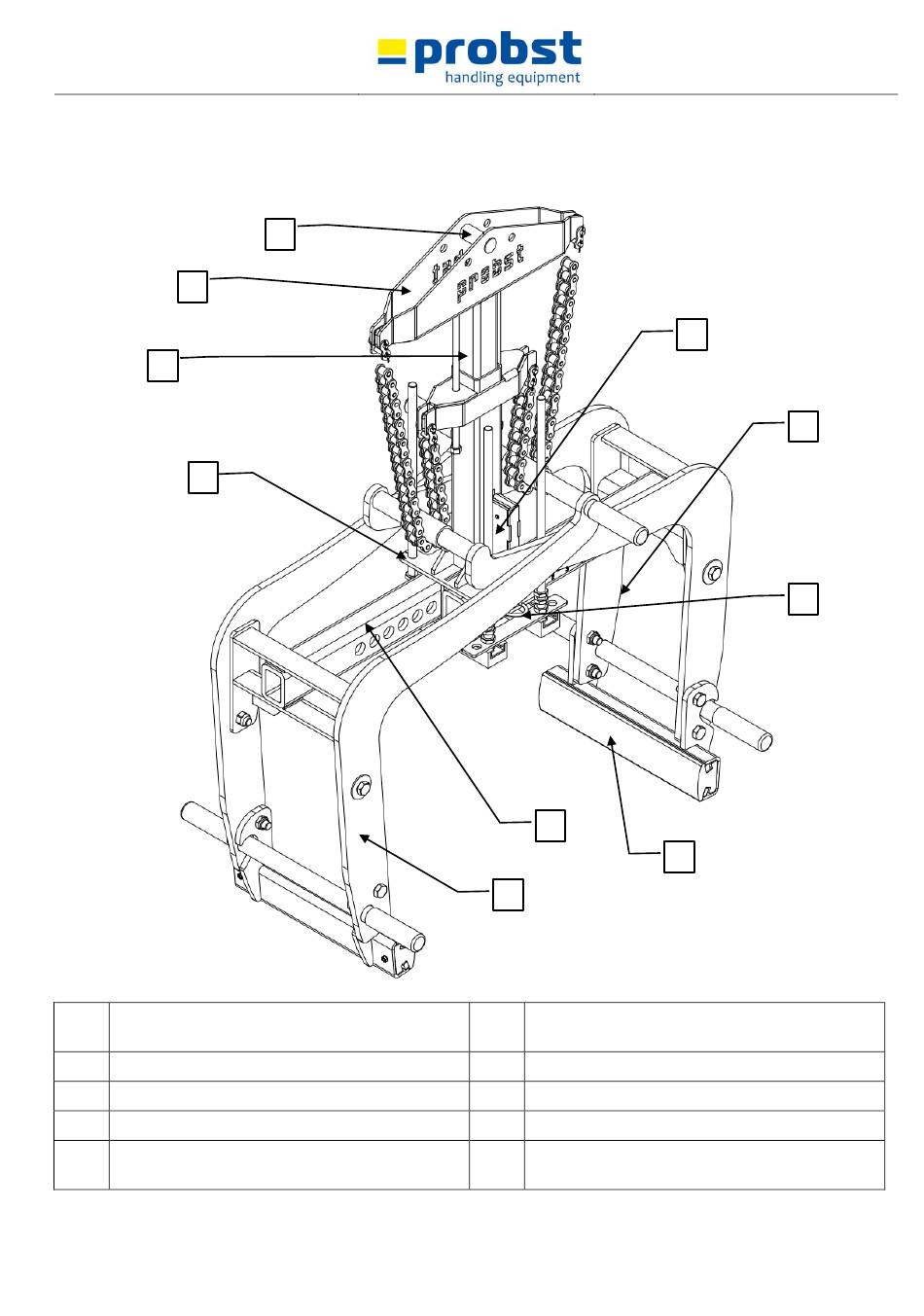

3.2 Přehled a konstrukce
2
3
6
1 Čepy pro závěsná oka
2 Horní část
3 Teleskopická trubka
4 Rukojeť pro vedení
5 Pružinová západka pro nastavení šířky uchopení
5310.0393
1
8
7
6 Upevňovací otvory pro výškově nastavitelnou
gumovou odkládací plochu (speciální příslušenství)
7 Rameno manipulátoru
8 Jeklový profil pro nastavení rozsahu uchopení
9 Gumová čelist
10 Výměnná automatika pro plně automatické
nastavení uchopení a otevření
V1
10
4
5
9
