1A
1B
SCHRITT 5
Fügen Sie das schmalere Ende des
Zentrierzapfens 1G in das Loch der
Stützstruktur 1A ein, auf die der
Pfeil weist. Es handelt sich um eine
Steckverbindung.
1F (R)
1B
DS20
1A
1G
1E (L)
BAUA NLE I T UNG

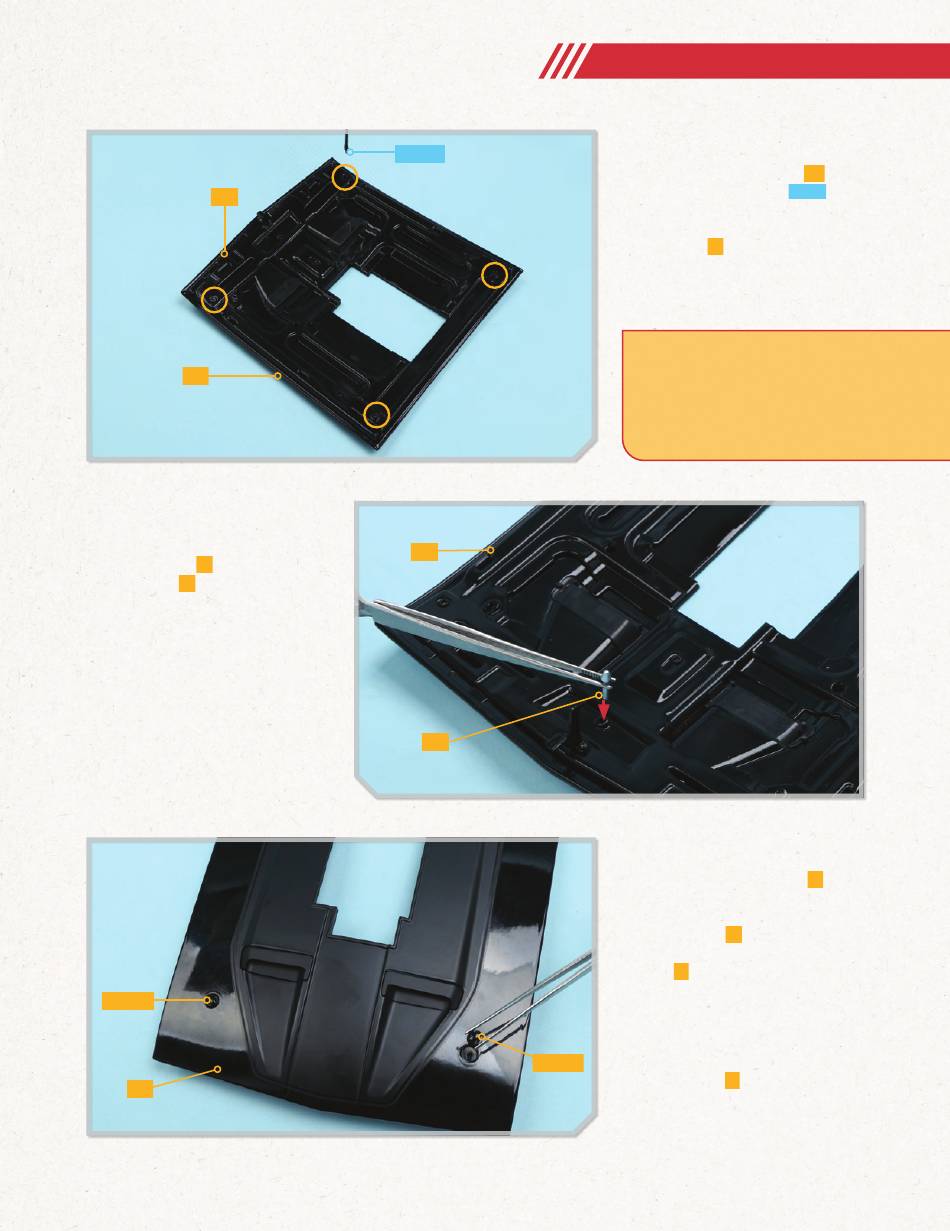

SCHRITT 4
Nun wird die Stützstruktur 1A mit
vier weiteren Schrauben DS20,
jeweils eine in jeder Ecke, wie es die
Kreise im Bild zeigen, an der
Motorhaube 1B befestigt.
E X P E RT EN T I P P
Decken Sie Ihre Arbeitsfläche mit
einem alten Bettlaken ab oder legen
Sie die Teile auf eine Schneidematte,
damit die glänzend lackierten Teile
nicht zerkratzt werden.
SCHRITT 6
Drehen Sie die Motorhaube 1B um
und stellen Sie dabei sicher, dass sie
vollständig abgestützt ist, damit das
Haubenschloss 1D nicht beschädigt
wird. Fügen Sie den linken runden
Einsatz 1E in das Loch auf der linken
Seite der Motorhaube ein. Achten
Sie darauf, dass die Ausrichtung des
Teils durch die Loch- bzw. Zapfen-
form vorgegeben ist. Wiederholen
Sie den Vorgang mit dem rechten
runden Einsatz 1F. Das letzte Bild
der Bauanleitung zeigt die korrekte
Ausrichtung beider Teile gut.
3
