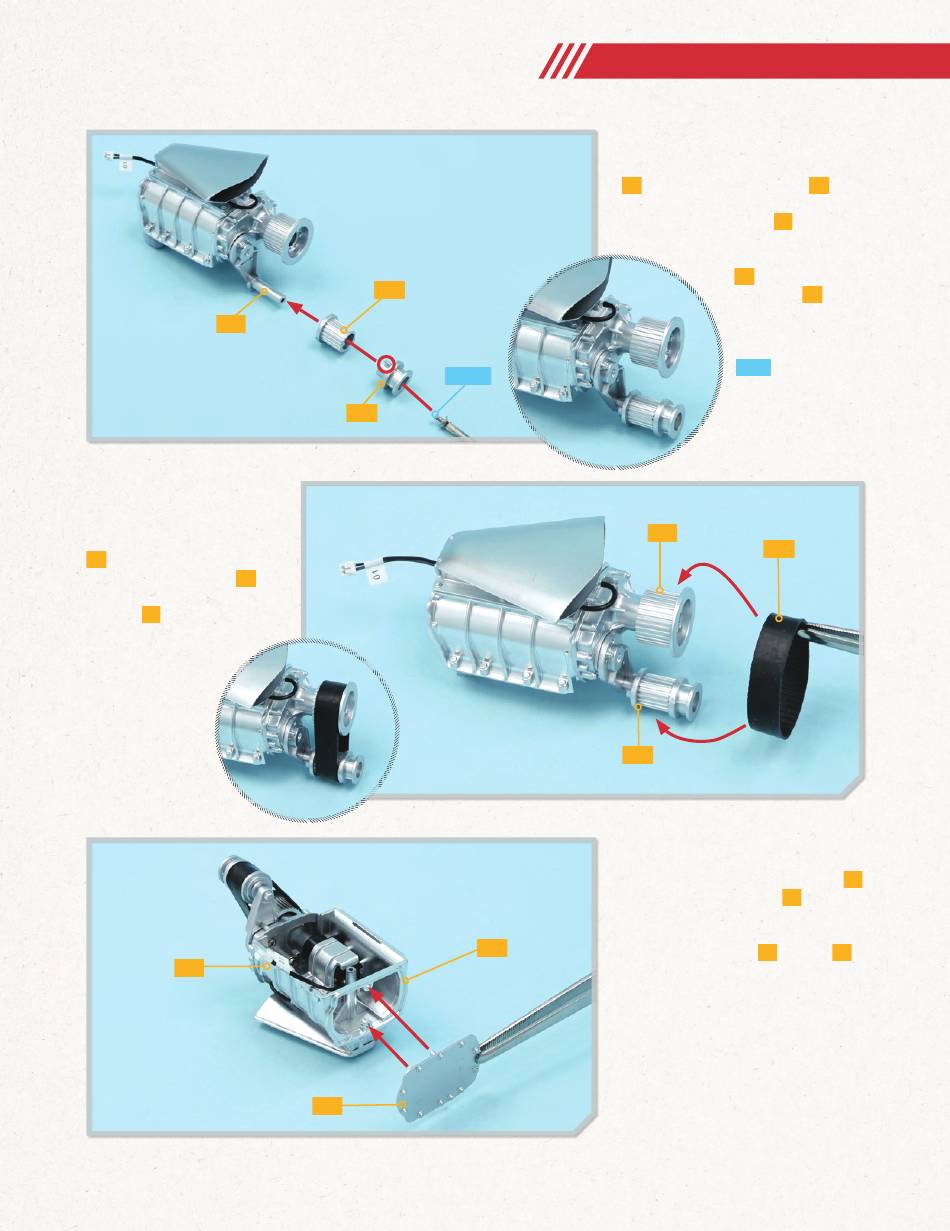

SCHRITT 6
Ziehen Sie den Zahn-
riemen des Kompressors
4D vorsichtig über die
kleine Riemenscheibe 4H
und die große Riemen-
scheibe 4E. Achten Sie
darauf, dass sich die
Zähne des Riemens
auf der Innenseite
befinden.
3H
4H
PS23
4G
3A
4B
BAUA NLE I T UNG
SCHRITT 5
Setzen Sie zunächst das Innenteil
4H und dann das Außenteil 4G der
kleinen Riemenscheibe über die
Welle des Wellenarms 4F. Achten
Sie dabei darauf, dass die
(eingekreiste) Vertiefung
von 4G die Rippe im
Inneren von 4H
umfasst. Befestigen
Sie die beiden Teile
mit einer Schraube
PS23 an der Welle.
4E
4D
4H
SCHRITT 7
Führen Sie das Kabel vom Motor 3H
im Kompressorgehäuse 3A nach
unten – im Foto also nach oben, wie
abgebildet. Bringen Sie die Rüc k-
wand des Gehäuses 4B am Teil 3A
an. Dabei handelt es sich um eine
Steckverbindung.
