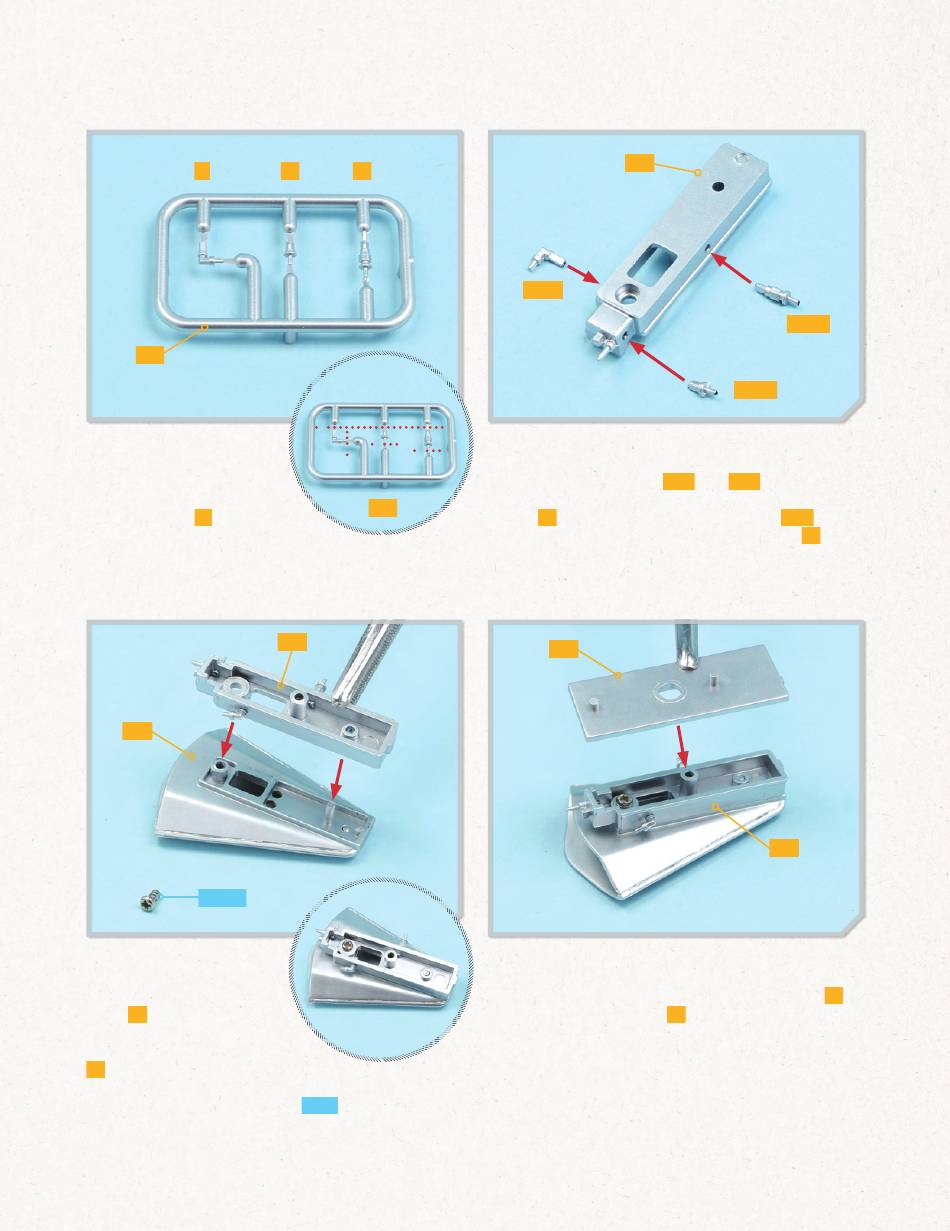

Phase 3: Der Kompressor (1)
1
3E
SCHRITT 1
Trennen Sie mit der Klinge
eines Cutters vorsichtig die
drei Anschlüsse 3E aus dem
Rahmen. Beachten Sie die
Nummerierung der einzelnen Teile auf
dem Foto (oben). Das Detailbild zeigt, wo die An-
schlüsse aus dem Rahmen geschnitten werden müssen.
3D
PS02
SCHRITT 3
Legen Sie die Kompressor-
hutze 3D mit der Unterseite
nach oben auf Ihre Arbeits-
platte. Platzieren Sie den Regler
3C so auf der Hutze, wie es die
Pfeile oben andeuten. Fixieren die
beiden Teile mit einer Schraube PS02
aneinander (Detailbild).
10
2
3
3E
3C
3C
3E-1
SCHRITT 2
Fügen Sie die Anschlüsse 3E-2 und 3E-3 in die
beiden Löcher auf der einen Seite des Kompressor-
reglers 3C ein. Der abgewinkelte Anschluss 3E-1
wird in die Bohrung auf der anderen Seite von 3C
eingefügt. Es handelt sich um Steckverbindungen.
3B
SCHRITT 4
Setzen Sie das Oberteil des Kompressorgehäuses 3B
auf den Kompressorregler 3C, wie es der Pfeil andeutet.
3E-3
3E-2
3C
