Phase 4: Der Kompressor (2)
3C

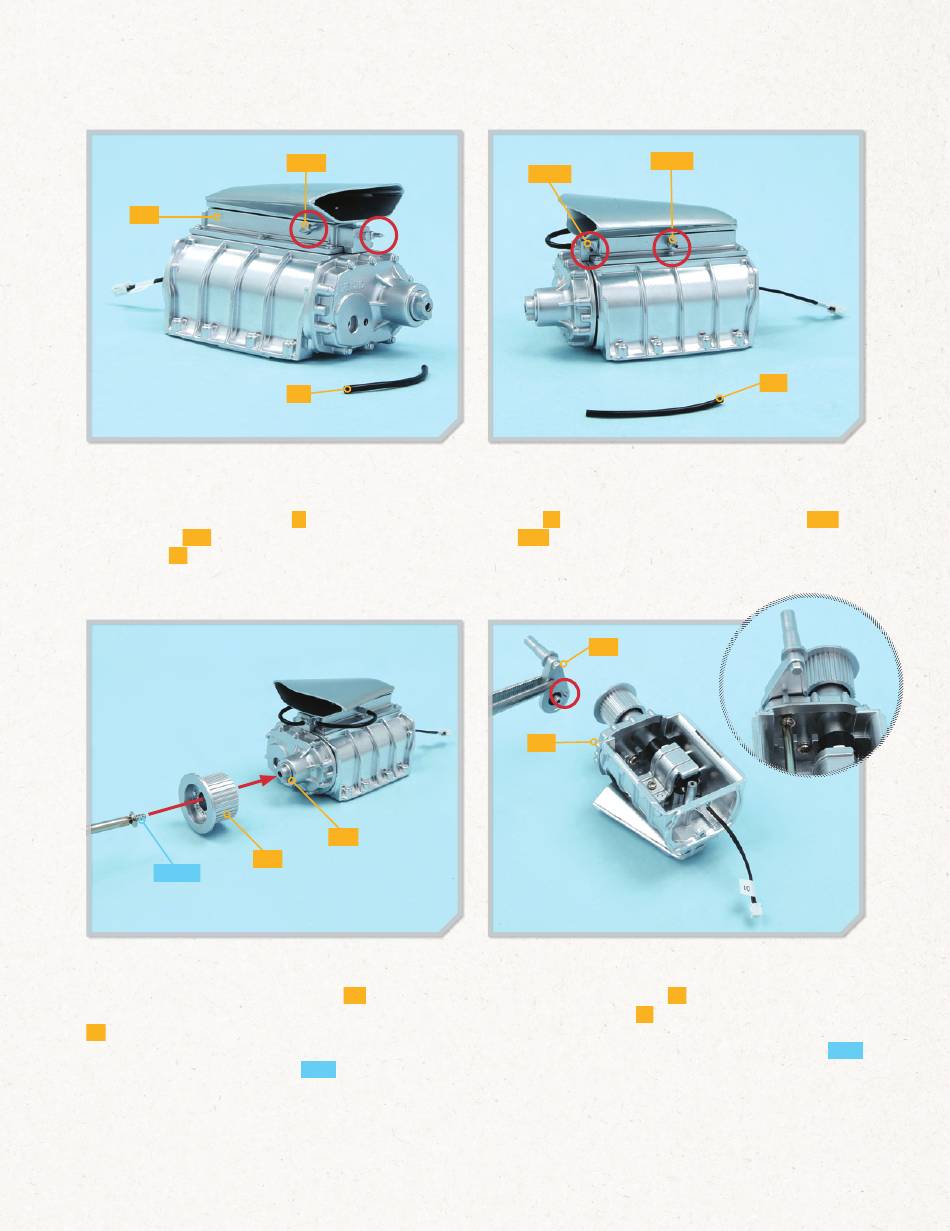

SCHRITT 1
Stellen Sie den Kompressor auf Ihre Arbeitsplatte.
Nehmen Sie die kurze Leitung 4I und bringen Sie sie
am Anschluss 3E-1 und dem Zapfen an der Vorderseite
des Reglers 3C an (eingekreist). Die Leitung sitzt sehr
eng: Es kann helfen, ihre Enden mit einem Zahnstocher
oder ähnlichem vorsichtig zu erweitern.
PS23
SCHRITT 3
Nehmen Sie die große Riemenscheibe 4E und
platzieren Sie sie auf der Nabe der Antriebswelle
3G: Die Vorsprünge der Welle nehmen die
Aussparungen an der Scheibe auf. Fixieren Sie
die Scheibe mit einer Schraube PS23.
14
3E-1
4I
3G
4E
3E-3
3E-2
SCHRITT 2
Auf der linken Seite des Kompressors wird die lange
Leitung 4J an den (eingekreisten) Anschlüssen 3E-2
und 3E-3 angebracht. Das nächste Foto zeigt die
montierte Leitung.
4F
3F
SCHRITT 4
Setzen Sie den Wellenarm 4F auf die Frontplatte des
Kompressorgehäuses 3F: Der (eingekreiste) Passstift
stellt die korrekte Ausrichtung des Wellenarms sicher.
Befestigen Sie die beiden Teile mit einer Schraube PS23
aneinander, die Sie von der Innenseite aus eindrehen.
4J
