BAUANLEITUNG
AUSGLEICHSBEHÄLTER UND
ANSAUGROHR
In dieser Bauphase montieren Sie den Ausgleichsbehälter und das Ansaugrohr
und bauen die Teile in den Motorraum Ihres Modells ein.

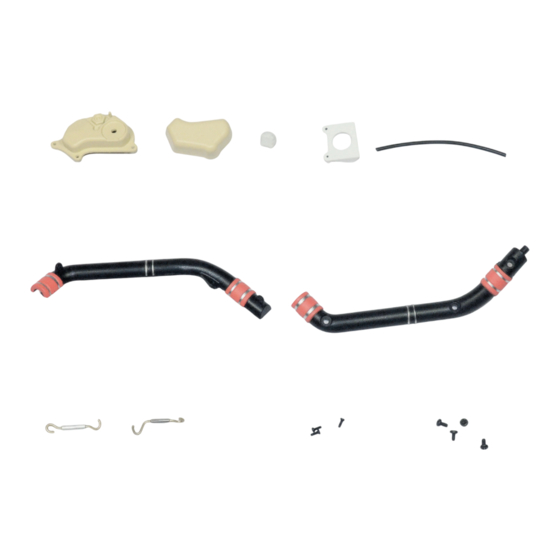

BAUTEILE IM ÜBERBLICK:
70H
70A
Ausgleichsbehälter, Oberteil
70B
Ausgleichsbehälter, Unterteil
70C
Deckel
70D
Halterung
70E
Schlauch
8
70A
70B
70C
70F
70I
70F
Ansaugrohr, Oberteil
70G
Ansaugrohr, Unterteil
70H
Zugstange, hinten
70I
Zugstange, vorne
70D
70E
70G
MP
SP
Schrauben
MP
drei Schrauben (1.2 x 3 mm)
SP
vier Schrauben (1.7 x 3 mm)
