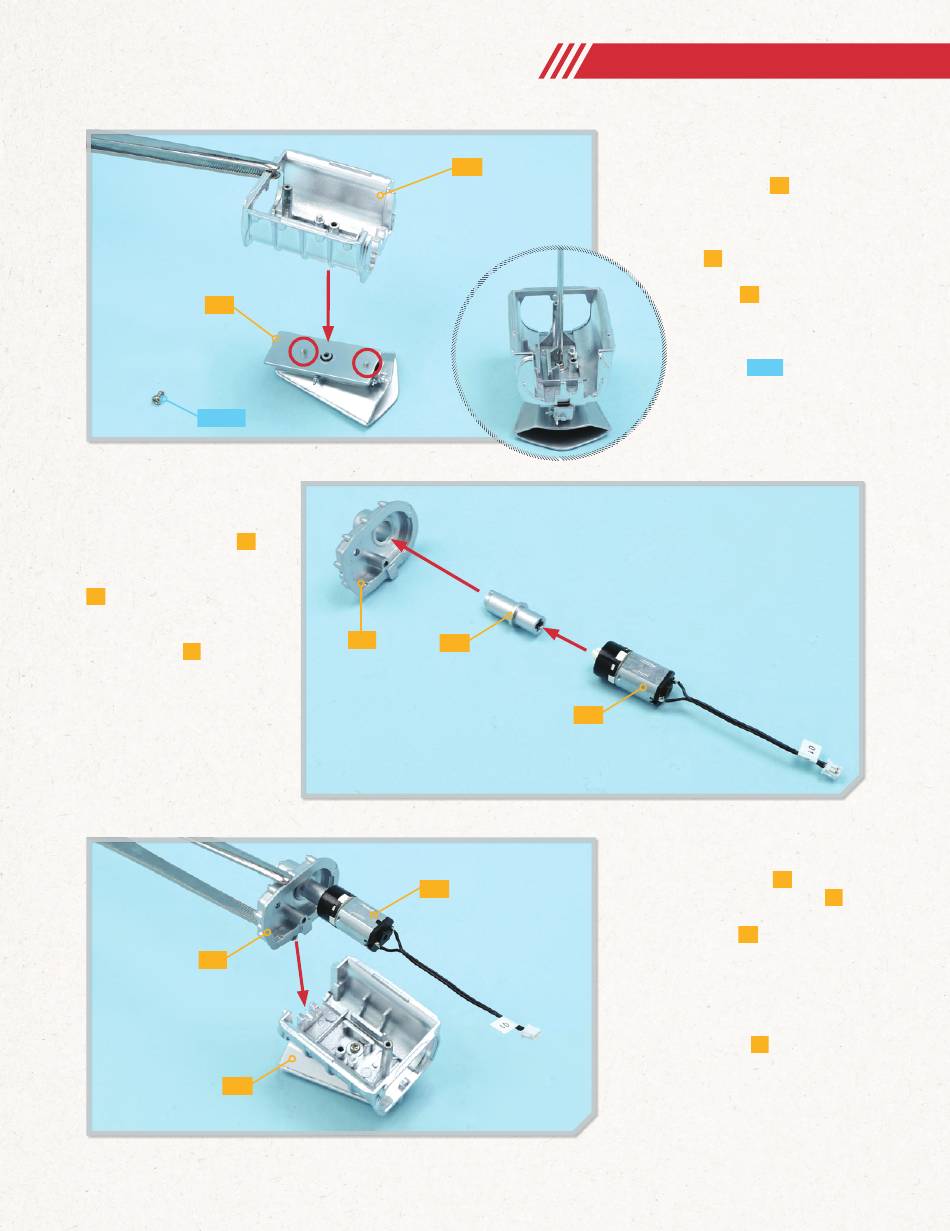

SCHRITT 6
Fügen Sie den kreuzförmi-
gen Rotor des Motors 3H in
die entsprechend geformte
Öffnung der Antriebswelle
3G ein. Das andere Ende
der Welle wird durch die
Öffnung in der Frontplatte
des Gehäuses 3F geführt.
3F
3A
3A
3F
3G
3H
BAUA NLE I T UNG
SCHRITT 5
Nehmen Sie das Hauptteil des
Kompressorgehäuses 3A und
platzieren Sie es auf der bislang
zusammengefügten Baugruppe.
Die (eingekreisten) Passstifte des
Oberteils 3B gehören in die
entsprechenden Löcher des
Hauptteils 3A. Wenn sich
beide Teile gut zusammen-
gefügt haben, befestigen
Sie die Teile mit einer
Schraube PS02 aneinander
(Detailbild).
3H
SCHRITT 7
Die Motor-Baugruppe 3H mit der
daran befestigten Frontplatte 3F
wird nun am Hauptteil des Kom -
pres sorgehäuses 3A angebracht.
Fügen Sie dazu den erhöhten
Schraubensockel der Frontplatte in
die U-förmige Aus spa rung des
Hauptteils ein, wie es der Pfeil
andeutet. Eine Befestigungslasche
an der Frontplatte 3F wird zudem
in einen passenden Schlitz im
Kompressorregler eingefügt (nicht
abge bildet).
