Phase 1: Die Motorhaube
1D
PS12 x 2
1A

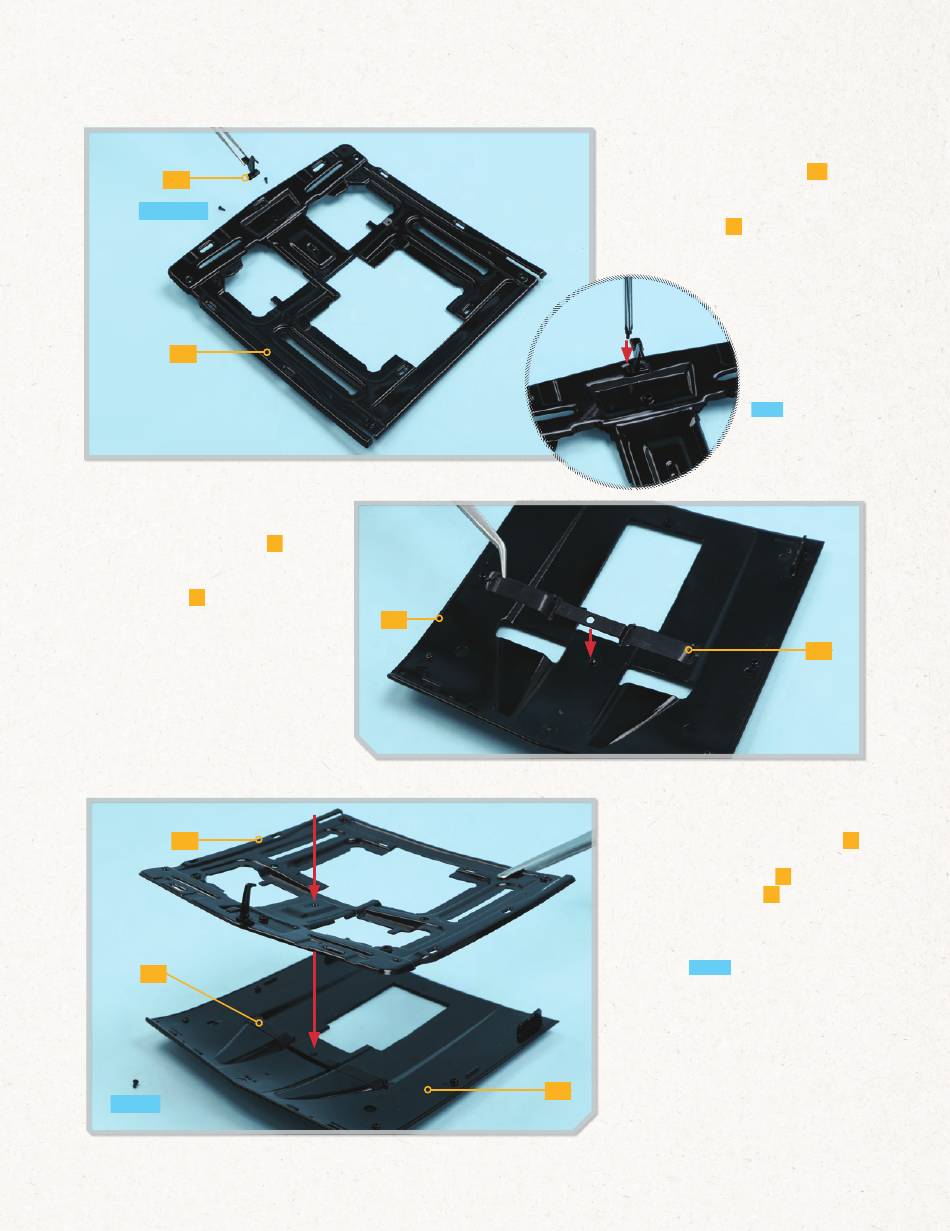

SCHRITT 2
Legen Sie die Motorhaube 1B mit
der Oberseite nach unten vorsichtig
bereit. Positionieren Sie den
Hutzenrahmen 1C so auf der Haube,
dass seine zentrale Bohrung die
Schraubenaufnahme umfasst, auf
die der rote Pfeil weist.
1A
1C
DS20
2
1B
1B
SCHRITT 1
Legen Sie die Stützstruktur 1A mit
der Unterseite nach oben auf Ihre
Arbeitsplatte. Nehmen Sie das
Haubenschloss 1D und platzieren
Sie es mit dem Haken nach hinten
auf der rechteckigen
Vertiefung, die sich
mittig ganz vorne
an der Stütz-
struktur be fin det.
Fixieren Sie das
Schloss mit
zwei Schrauben
PS12 an der
Stütz struktur
(Detailbild).
SCHRITT 3
Befindet sich der Hutzenrahmen 1C,
wie abgebildet, an der richtigen
Stelle der Motorhaube 1B, setzen
Sie die Stützstruktur 1A so auf die
Haube, dass auch ihre zentrale
Bohrung fluchtet (Pfeile). Fixieren
Sie die Stützstruktur mit einer
Schraube DS20 an der
Motorhaube.
