BAUP HAS E N 5–8
Phase 5:
Die Arbeiten an der rechten Tür beginnen: Der Griff, das Schloss und der Rückspiegel
werden montiert.
5B
5C
PS12
Montagebereich
Die rechte Tür
5A
5D
5E
5G
PS38
DS02

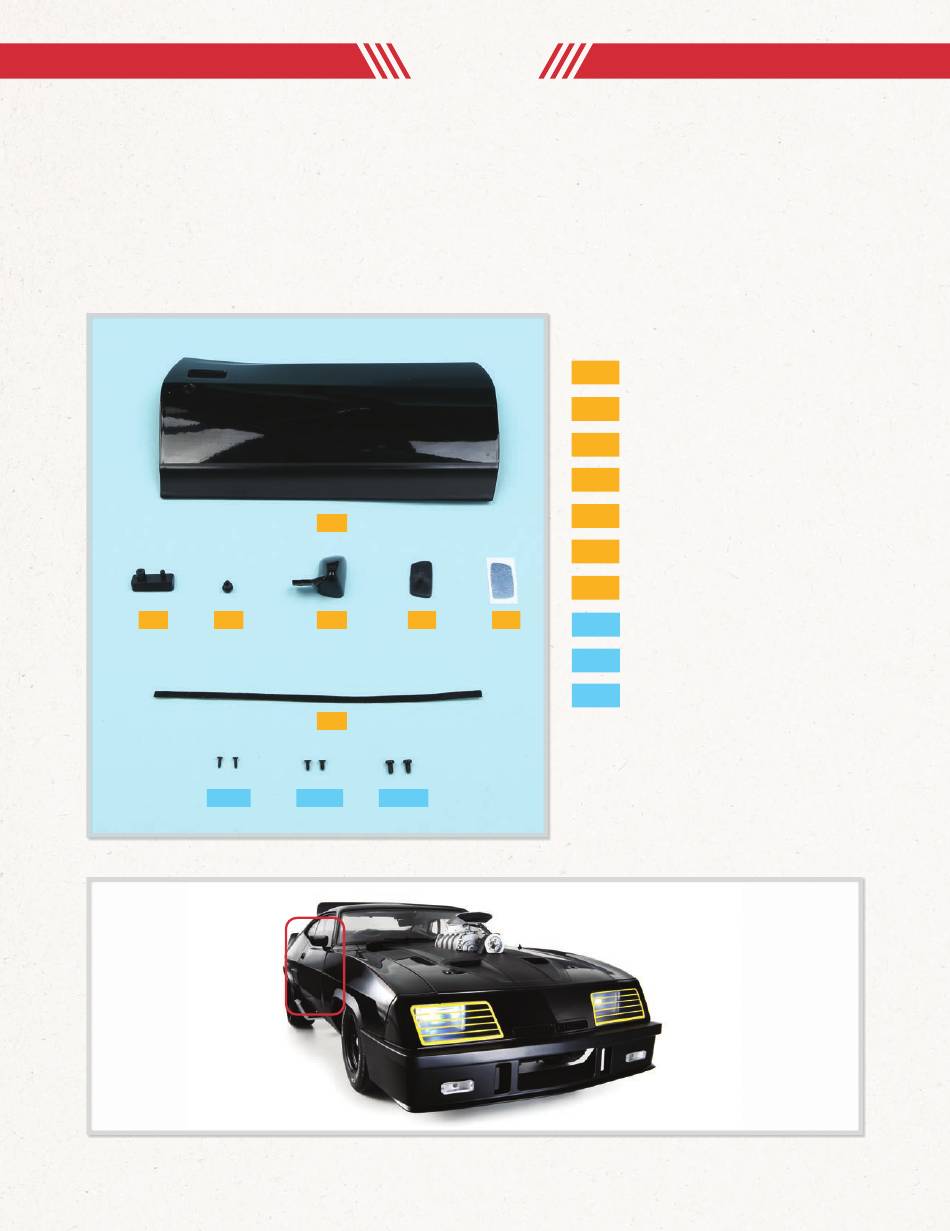

Bauteilliste:
5A
Rechte Tür
5B
Türgriff
5C
Türschloss
5D
Rückspiegelgehäuse
5E
Spiegelplatte
5F
Reflektierender Spiegelaufkleber
Fenster-Gleitband aus Filz
5G
5F
Zwei* 1,2 x 4 mm PB-Schrauben
PS12
Zwei* 1,8 × 4 mm PB-Schrauben
PS38
Zwei* 2,3 × 4 mm PM-Schrauben
DS02
* Inklusive Ersatzschraube
PB = Flachkopfschraube für Kunststoff
PM = Flachkopfschraube für Metall
