Montage des rechten Holms
In dieser Ausgabe montieren Sie die untere Hälfte des rechten Holms. Dann führen
Sie beide Holmhälften zusammen und befestigen sie an der Lafettenachse.
128E

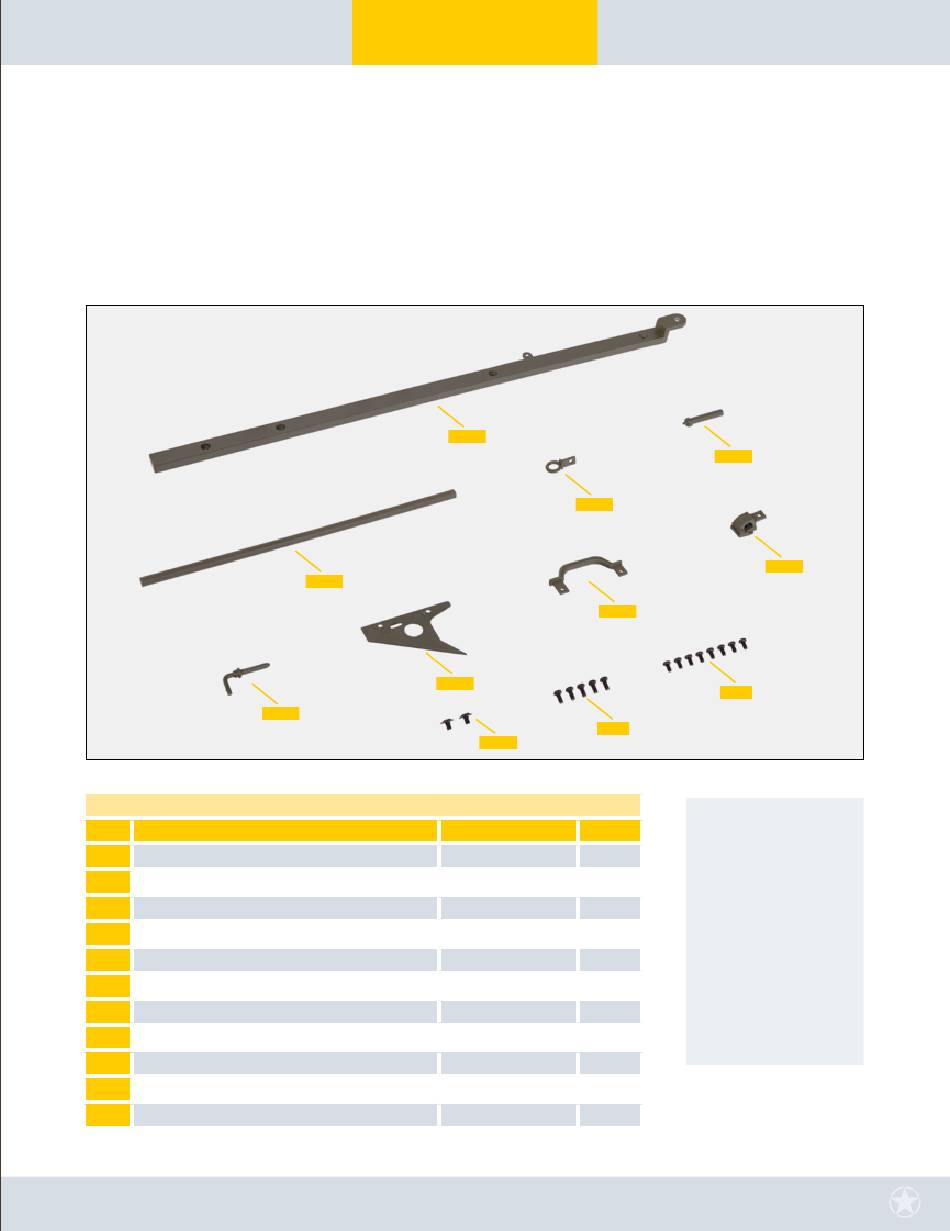

Bauteile im Überblick
REF.
BEZEICHNUNG
128A Untere Hälfte des rechten Holms
128B Stellstange
128C Stellstangenöse
128D Sicherungsbolzen rechter Holm/Achse
128E Verriegelungsbolzen
128F 2. Stützblech des rechten Sporns
128G Griff
128H Stellstangenkloben
ABM Schraube 2 x 3 x 5 mm
DM
Schraube 1,7 x 4 mm
SM
Schraube 1,7 x 3 mm
*Hinweis: Die für die jeweiligen Arbeitsschritte benötigten Schrauben werden stets mitgeliefert. Die zusätzlichen Schrauben nutzen Sie bitte im Falle von Verlust oder Beschädigung.
BAUANLEITUNG
DER JEEΠ WILLYS MB IM MASSSTAB 1:8
an die Achse
128A

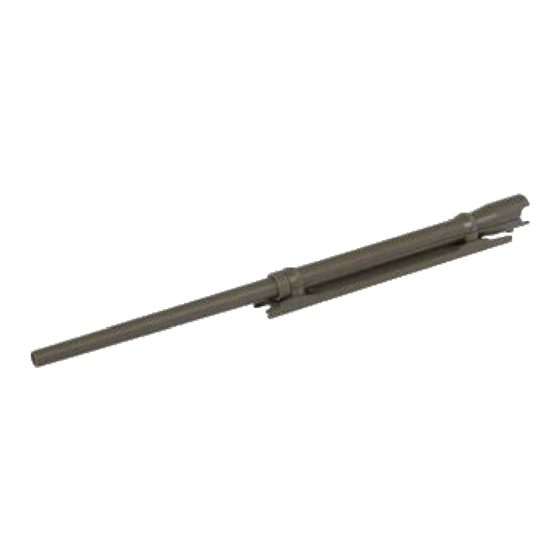

128B
128F
ABM
WERKSTOFF
Zink
ABS-Kunststoff
Zink
Zink
ABS-Kunststoff
ABS-Kunststoff
Zink
ABS-Kunststoff
Fe
Fe
Fe
128D
128C
128G
SM
DM
HINWEISE
ANZ.
• Achten Sie darauf, sich
nicht an den spitzen
1
Enden der gelieferten
Teile zu verletzen.
1
1
• Bewahren Sie die Teile
außer Reichweite von
1
Kindern auf. Falls ein
Kind ein Teil verschluckt,
1
wenden Sie sich sofort an
einen Arzt.
1
• Dieses Produkt ist nicht
1
geeignet für Kinder unter
1
14 Jahren.
1+1*
4+1*
7+1*
128H
3
