EN
Jos pidennät anturijohtoa, ole erityisen huolel-
linen, etteivät antureiden johtimet mene ristiin.
NTC-termistorin vastus on +25ºC:n lämpötilassa
22 kilo-ohmia. Voit etsiä oikeat johtimet ohjauskes-
kuksen liitäntärimalta kohdista 3 ja 4 käyttämällä
yleismittaria. Ylikuumenemissuojan WX230 (T150)
vastus yleismittarilla mitattuna on lähellä nollaa oh-
mia, ja sen johtimet on kytketty ohjauskeskuksen
liitäntöihin kohdissa 1 ja 2. Ks. kuva 6.
4. VARAOSAT
1 Lämpötila-anturi
2 Overheat protector
3 Piirikortti
4 NTC-termistori
Vi rekommenderar användning av enbart tillverkarens reservdelar.

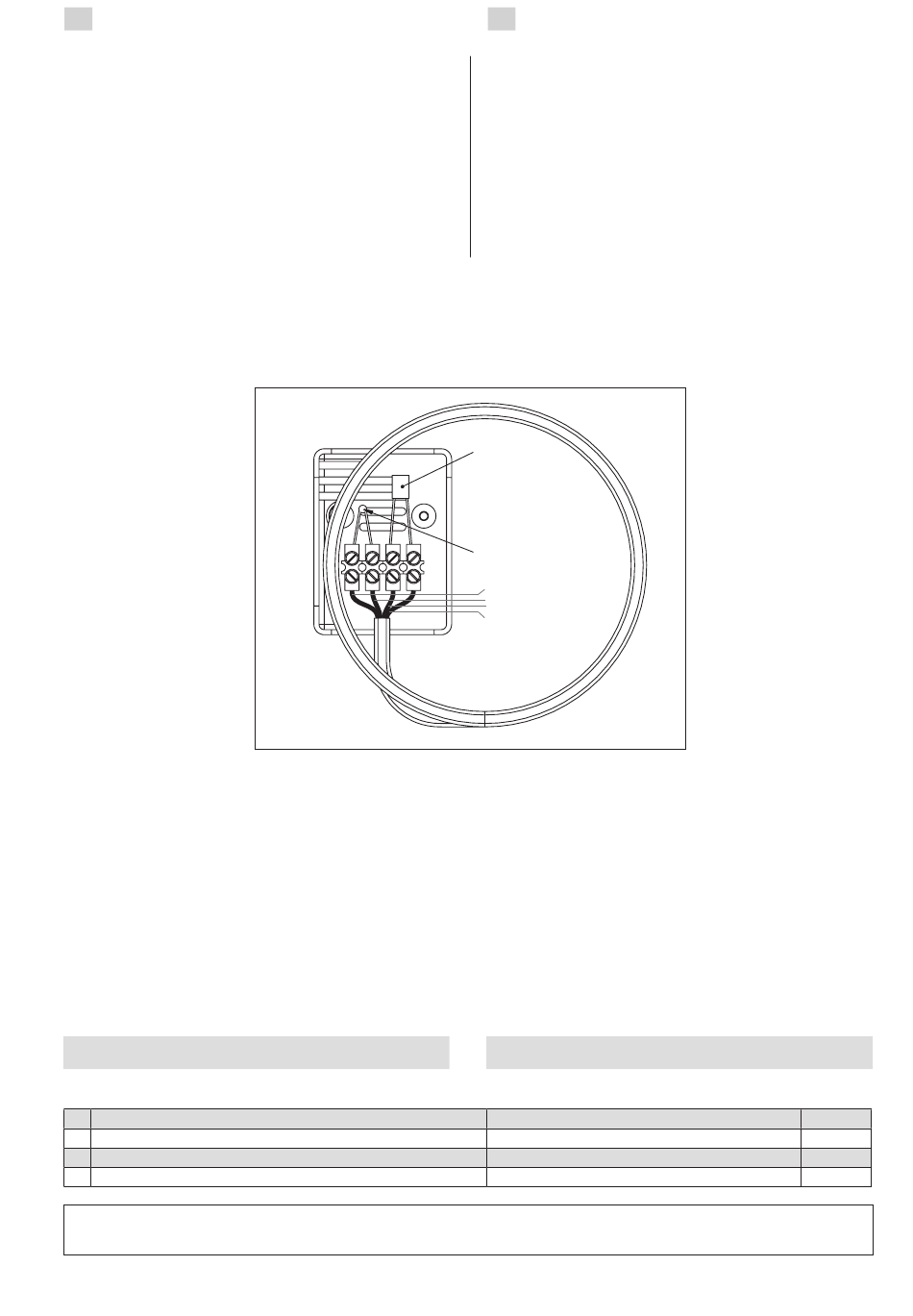

Kuva 7. Lämpötila-anturi WX172
Bild 7. Temperaturgivare WX172
Suosittelemme käyttämään vain valmistajan varaosia.
DE
Om du ska förlänga givarsladden, ska du vara
särskilt noggrann med att inte givarsladdarna går i
kors. NTC-termistorns motstånd är 22 kilo-ohm vid
en temperatur om +25 ºC. De korrekta sladdar-
na hittar du vid platserna 3 och 4 på styrenhetens
anslutningsskena med en multimeter. Mätt med en
multimeter är motståndet för överhettningsskyddet
WX230 (T150) närmare noll ohm och dess sladdar
är anslutna till styrenhetens uttag vid platserna 1
och 2. Se bild 6.
WX230
WX231
keltainen/gul yellow/gelb
punainen/röd red/rot
white/weiß valkoinen/vit
sininen/blå blue/blau
4. RESERVDELAR
Temperaturgivare
Överhettningsskydd
Kretskort
NTC-termistor
WX172
WX230
WX111
WX231
9
