EN
3.3. Anturirasian asentaminen
Jos ohjauskeskuksella ohjataan seinäkiinnitteistä
kiuasta, keskukseen kytketty anturirasia tulee
asentaa saunan seinälle kiukaan yläpuolelle sen
keskilinjalle ja 100 mm etäisyydelle katosta. Katso
kuva 5.
3.4. Sähkökytkennät
Katso sähkökytkennät kuvasta 6.
Ruuvi 2 & 3
Skruv 2 & 3

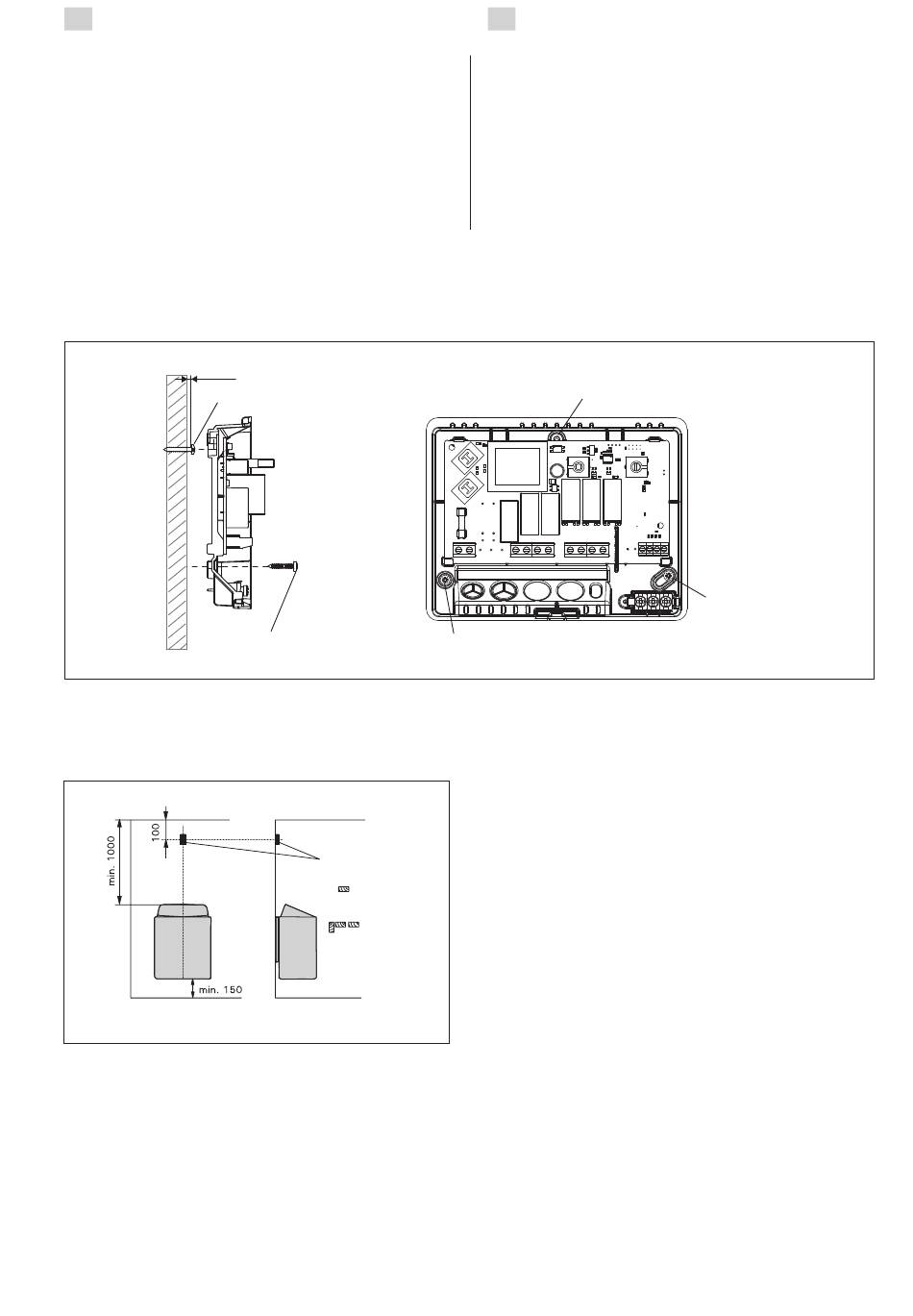

Kuva 4. Seinäkiinnitys
Bild 4. Väggfästen
Kuva 5. Ohjauskeskuksen anturirasian sijoitus seinäkiinnitteisen kiukaan kanssa
Bild 5. Placering av styrenhetens sensor för väggmonterade bastuaggregat.
Ruuvi 1
Skruv 1
Anturi
Sensor
DE
3.3 Montering av givardosan
Vid styrning av ett väggmonterat aggregat, ska
givadosan som är ansluten till styrenheten monteras
på bastuväggen, i mitten ovanför aggregatet, och
på 100 mm avstånd från taket. Se bild 5.
3.4. Elinstallationer
Se elinstallationer på bild 6.
Ruuvi 1
Skruv 1
Ruuvi 3
Skruv 3
Ruuvi 2
Skruv 2
