3. OHJAUSKESKUKSEN
ASENNUSOHJEET
Ohjauskeskus asennetaan saunahuoneen ulko puolelle
kuivaan paikkaan (ympäröivä lämpötila > +0ºC)
HUOM! Ohjauskeskusta ei saa upottaa seinän ra-
kenteisiin. Katso kuva 2.
3.1. Ohjauskeskuksen kannen irrottaminen
Kansi tulee irrottaa ennen ohjauskeskusen
asentamistan seinään. Katso kuva 3.
1. Irrota säätökytkin vetämällä sitä ulospäin. Älä
irrota muita painikkeita.
2. Avaa kotelo käyttämällä ruuvimeisseliä tai
vastaavaa työkalua. Työnnä ruuvimeisseli
ohjauskeskusen alapinnassa olevaan aukkoon.
3. Vedä samalla kannen alareunaa ulospäin.
3.2. Ohjauskeskuksen kiinnittäminen seinään
Pohjalevyssä on
ohjauskeskuksen kiinnitysruuvit voidaan ruuvata
seinään. Poraa tarvittaessa reikä puuseinään 2,5
mm poranterällä. Jos kiinnität ohjauskeskuksen
kiviseinään, riittävän syvä reikä kiinnitystulpalle 6
mm poranterällä. Työnnä tulppa reikään ja ruuvaa
kiinnitysruuvi (1, ks. kuva 4) kiinni ruuvimeisselillä.
Ruuvin kantaa tulee jättää noin 2 mm näkyviin. Vie
johdot ohjauskeskuksen läpivienneistä.
Ohjauskeskuksen voi jättää roikkumaan ylem-
mästä kiinnitysruuvista, kun ruuvinkanta on ase-
tettu pohjalevyssä olevaan kapeaan uraan. Pidä
ohjauskeskusta vaakasuorassa ja merkitse kahden
alemman kiinnitysruuvin (2 ja 3) paikat pohjalevyn
läpi. Tee reikien esivalmistelut kuten yllä ja kiristä
ruuvit tiukasti pohjaan saakka.

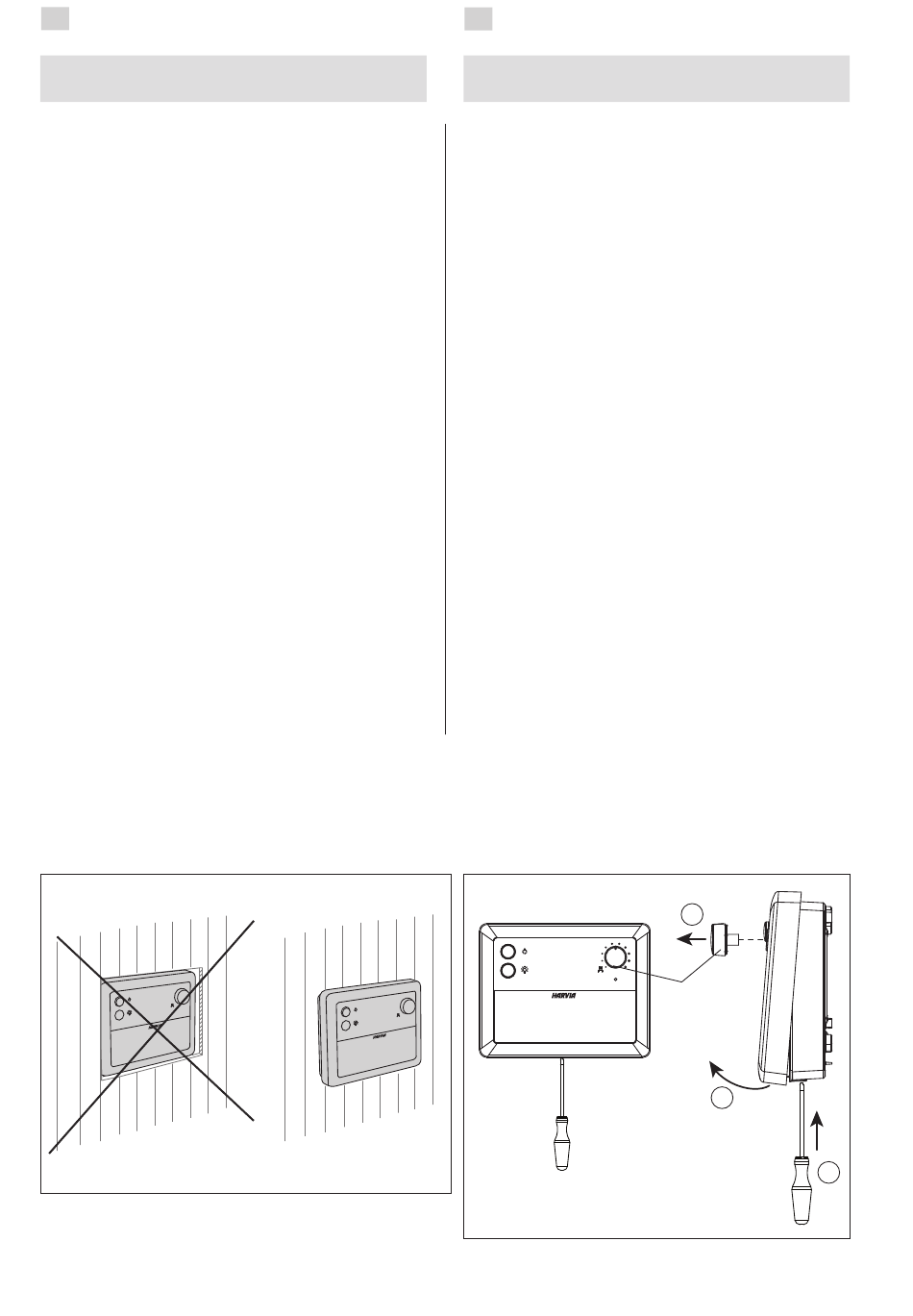

Kuva 2. Ohjauskeskuksen asentaminen seinälle
Bild 2. Styrpanelens väggmontering
6
kolme reikää, joista
DE
3. MONTERINGSANVISNING FÖR
STYRENHETEN
Styrenheten monteras i ett torrt utrymme utanför
bastun (omgivande temperatur > +0 ºC)
OBS! Styrenheten får inte fällas in i
väggkonstruktionerna. Se bild 2.
3.1 Borttagning av styrenhetens lock
Innan styrenheten monteras på väggen ska locket
avlägsnas. Se bild 3.
1. Ta loss reglaget genom att dra den utåt. Ta
inte loss några andra knappar.
2. Öppna höljet med hjälp av en skruvmejsel
eller ett motsvarande verktyg. Tryck in
skruvmejseln genom öppningen på undersidan
av styrenheten.
3. Dra ut lockets nedre del samtidigt.
3.2 Montering av styrenheten i väggen
I bottenskivan finns tre hål varigenom styrenhetens
fästskruvar kan skruvas i väggen. Borra ett 2,5
mm hål i träväggen vid behov. Om du monterar
styrenheten i en stenvägg, måste du borra ett
tillräckligt djupt hål för pluggen med en 6 mm borr.
Tryck in pluggen i hålet och skruva fast fästskruven
(1, se bild 4) med en skruvmejsel.
Skruvhuvudet lämnas synligt ca. 2 mm. Dra led-
ningarna via styrenhetens genomföring.
Man kan låta styrenheten hänga på den översta
fästskruven när skruvhuvudet har placerats i det
smala spåret i bottenskivan. Håll styrenheten ho-
risontell och markera de två nedre fästskruvarnas
(2 och 3) placering genom bottenskivan. Förbered
hålen som beskrivet ovan och dra åt skruvarna hårt
ända ned i botten.
Kuva 3. Ohjauskeskuksen kannen irrottaminen
Bild 3. Borttagning av styrpanelens lock
1
3
2
