1. HARVIA SENLOG CF9
1.1. Yleistä
Harvia Senlog CF9 -ohjauskeskus on tarkoitettu
kuluttajakäyttöön ohjaamaan 3-vaiheista saunan
sähkökiuasta (enintään 9 kW), jossa ei ole kiinteää
hallintalaitetta (3-vaiheinen sähköjärjestelmä).
Ohjauskeskus pitää kiukaan päällä enintään ku-
uden tunnin ajan. Kiuasta ei voi ajastaa käyn-
nistymään viiveellä ohjauskeskuksesta.
Anturirasiaan sijoitetut lämpötila-anturi ja yli-
kuumenemissuoja valvovat ohjauskeskuksen toi-
mintaa. Lämpötilaa mitataan NTC-termistorilla. Vi-
katilanteessa ylikuumenemissuoja katkaisee virran
kiukaalta pysyvästi.
Lämpötila-anturi tulee kytkeä ohjauskeskukseen
ohjeiden mukaisesti. Tarkista anturirasian oikea si-
joitus kiukaan käyttö- ja asennusohjeesta.
1.2. Tekniset tiedot
Asetettavan lämpötilan yläraja 110°C
•
Ohjauskeskuksen mitat: leveys 185 mm,
•
korkeus 145 mm, syvyys n. 58 mm
Paino n. 0.6 kg
•
Virransyöttö: 400V 3N AC
•
Kuorma: korkeintaan 9 kW
•
Syöttö kiukaalle: U, V, W 3 kW/vaihe
•
Suojaluokitus: IPX3, asennettava saunan
•
ulkopuolelle kuivaan tilaan.
Pisin päälläoloaika: 6 h
•
Lämpötilan säätö:
•
- Sauna: 40 C–110
o
Anturit: Lämpötila-anturi, ylikuumenemissuoja
•
Valokatkaisin / ilmanvaihdon katkaisin:
•
max. 100 W
Vianetsintä: ks. taulukko 1.
•
2. OHJAUSKESKUKSEN
KÄYTTÖOHJEET
Ennen kuin kiuas kytketään päälle, varmista
ettei sen päällä tai ilmoitettujen suo-
jaetäisyyksien sisä puolella ole palavaa materiaalia.
1. Pääkytkin
Kytke kiuas päälle painamalla
pääkytkintä (1) asentoon I. Ki-
uas alkaa lämmetä välittömäs-
ti ja pysyy päällä kuuden tun-
nin ajan, ellei sitä sammuteta
kääntämällä pääkytkin asen-
toon O.
4
C
o
1
2

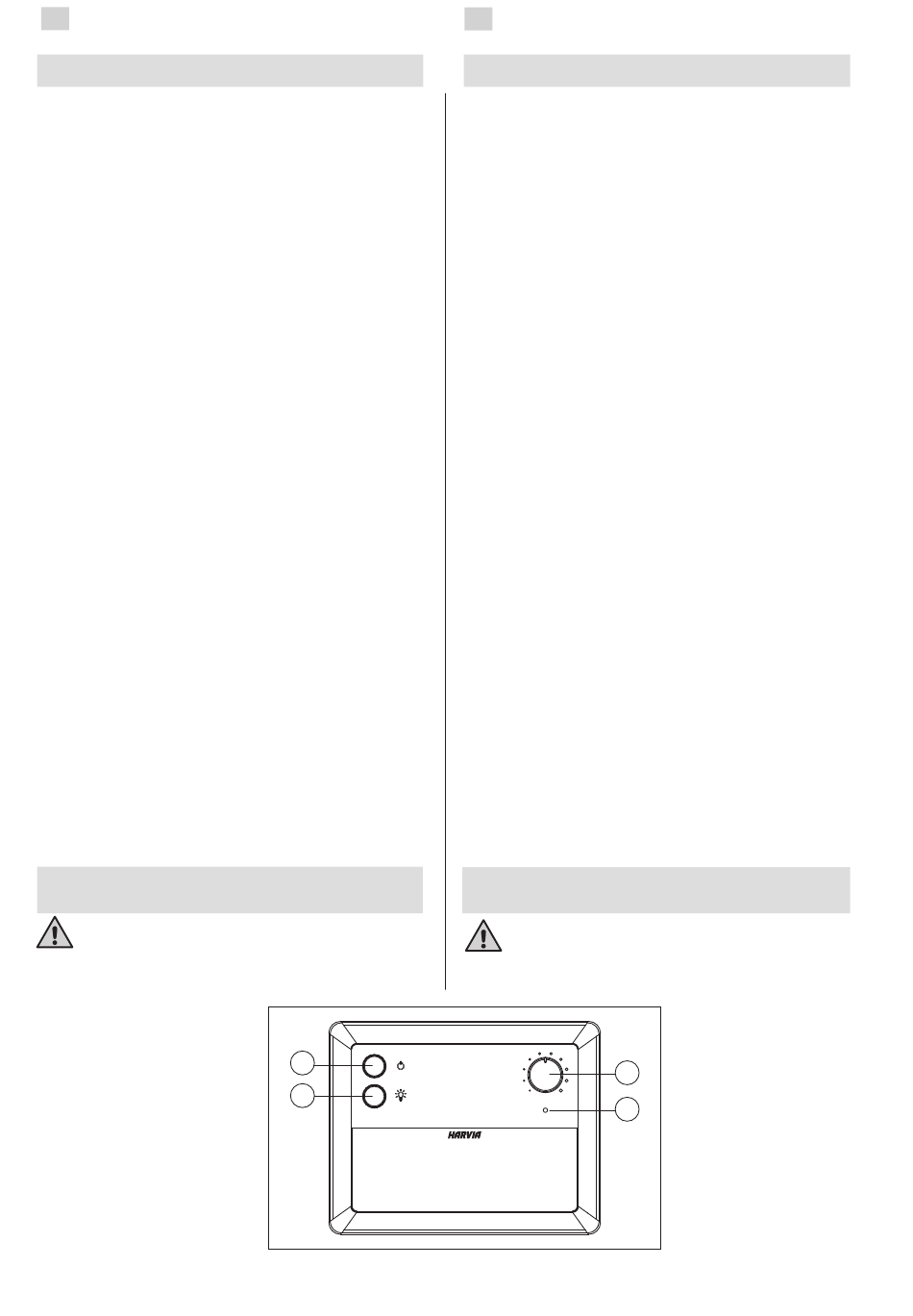

Kuva 1. Ohjauskeskuksen kytkimet ja merkkivalot
Bild 1. Styrenhetens brytare och signallampor
DE
1. HARVIA SENLOG CF9
1.1 Allmänt
Styrenheten Harvia Senlog CF9 är avsedd för
styrning av 3-fasiga bastuaggregat (max. 9 kW)
som inte har ett fast styrdon (3-fasigt elsystem) i
konsumentbruk.
Styrenheten håller aggregatet påslaget i högst sex
timmar. Fördröjd start av aggregatet kan inte ställas
in via styrenheten.
Temperaturgivaren och överhettningsskyddet,
som är belägna i givardosan, övervakar styrenhe-
tens funktion. Temperaturen mäts med en NTC-ter-
mistor. Vid felsituation bryter överhettnings skyddet
strömmen till aggregatet permanent.
Temperaturgivaren ska anslutas till styren-
heten i enlighet med anvisningarna. Kont-
rollera i bruks- och
gen att givardosan
1.2 Teknisk data
Den inställningsbara temperaturens övre gräns
•
110 °C
Styrenhetens dimensioner: bredd 185 mm, höjd
•
145 mm, djup ca 58 mm
Vikt ca 0,6 kg
•
Strömförsörjning: 400 V 3N AC
•
Last: högst 9 kW
•
Matning till aggregatet: U, V, W 3 kW/fas
•
Skyddsklass: IPX3, monteras i ett torrt
•
utrymme utanför bastun.
Längsta påslagningstid: 6 h
•
Temperaturreglering:
•
- Bastu: 40–110 oC
•
Givare: Temperaturgivare, överhettningsskydd
•
Ljusomkopplare/ventilationsomkopplare:
•
max. 100 W
•
Felsökning: se tabell 1.
•
2. BRUKSANVISNING FÖR
STYRENHETEN
Innan du slår på aggregatet, ska du säkerstäl-
la att inget brännbart material finns på aggre-
gatet eller inom dess uppgivna säkerhetsavstånd.
3
4
monteringsanvisnin-
är korrekt placerad.
1. Huvudbrytare
Slå på aggregatet
g e n o m a t t v r i d a
huvudbrytaren (1) till
position I. Aggregatet
börjar genast värmas
upp och är fortsatt
påslagen i sex timmar,
såvida det inte stängs
av genom att vrida
huvudbrytaren till läget
O.
