fan konektörü (FAN)
2
işlemci konektörü (CPU)
3
işlemci güç konektörü (12VPOWER)
4
bellek modülü konektörleri (DIMM_1, DIMM_2,
DIMM_3, DIMM_4)
5
RTC sıfırlama atlatıcısı (RTCRST)
6
parola atlatıcı (PSWD)
7
SATA sürücü konektörleri (SATA0, SATA1, SATA4,
SATA5)
8
üretim modu atlatıcı (MFG_MODE)
9
ön panel konektörü (FNT_PANEL)
10
güç konektörü (POWER)
11
izinsiz giriş anahtarı konektörü (INTRUDER)

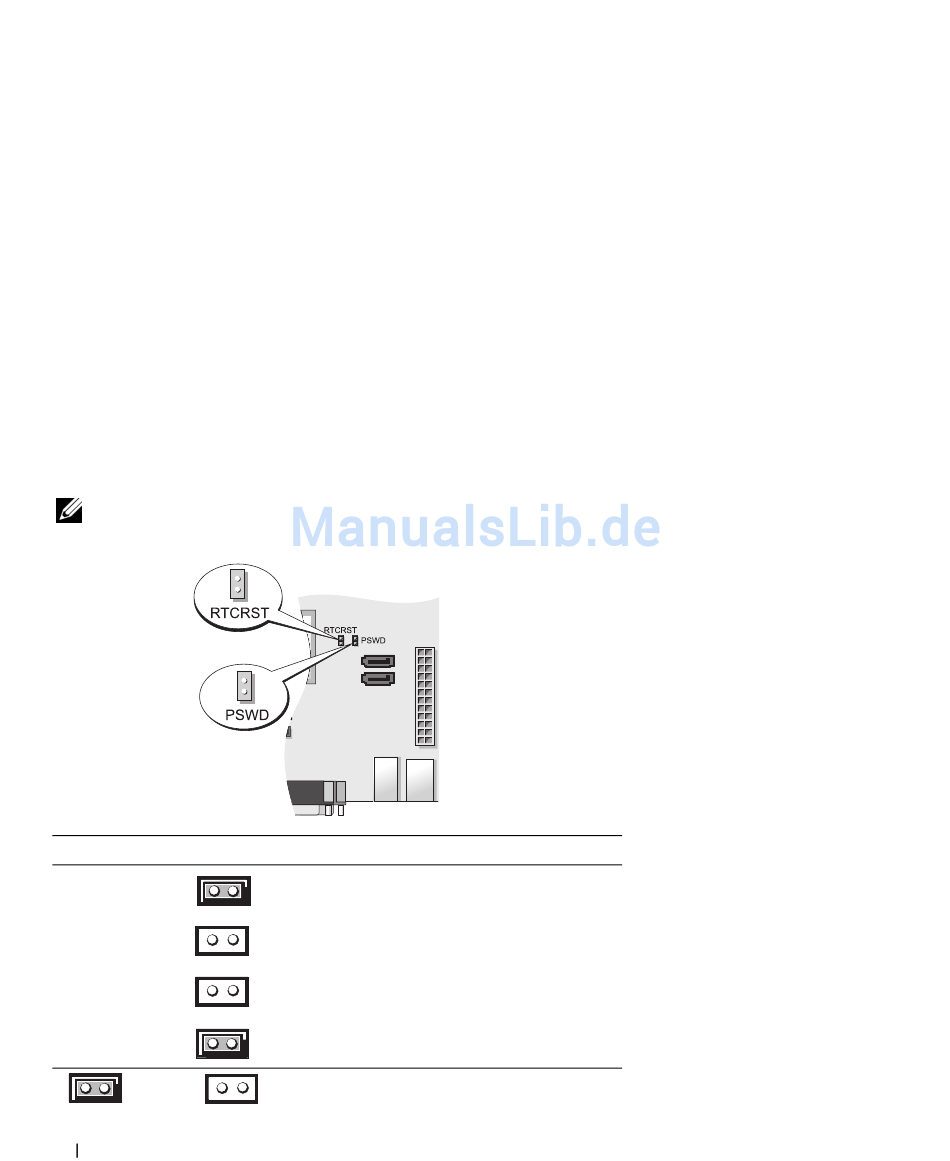

Atlatıcı Ayarları
NOT:
MFG_MODE atlatıcısını doldurmayın. Aktif Yönetim teknolojisi düzgün çalışmaz. Bu atlatıcıyı sadece üretim
birimi kullanır.
Atlatıcı
Ayar
PSWD
RTCRST
atlatmalı
206
Hızlı Başvuru Kılavuzu
Açıklama
Parola özellikleri etkindir
(varsayılan ayar).
Parola özellikleri
devre dışı.
Gerçek zamanlı saat
sıfırlanmadı.
Gerçek zamanlı saat sıfırlandı
(geçici olarak atlatıldı).
atlatmasız
12
iç USB (INTERNAL_USB)
13
pil yuvası (BATT)
14
PCI Express x16 konektör (SLOT1)
15
PCI Express x1 konektör (SLOT4)
16
PCI konektör (SLOT2)
17
PCI konektör (SLOT3)
18
seri konektör (SER2)
19
disket sürücü konektörleri (DSKT)
20
sistem kartı hoparlörü (BEEP)
21
hoparlör konektörü (INT_SPKR)
