4 Conector de
alimentación
5 Conectores del
panel posterior
6 Ranuras para
tarjetas

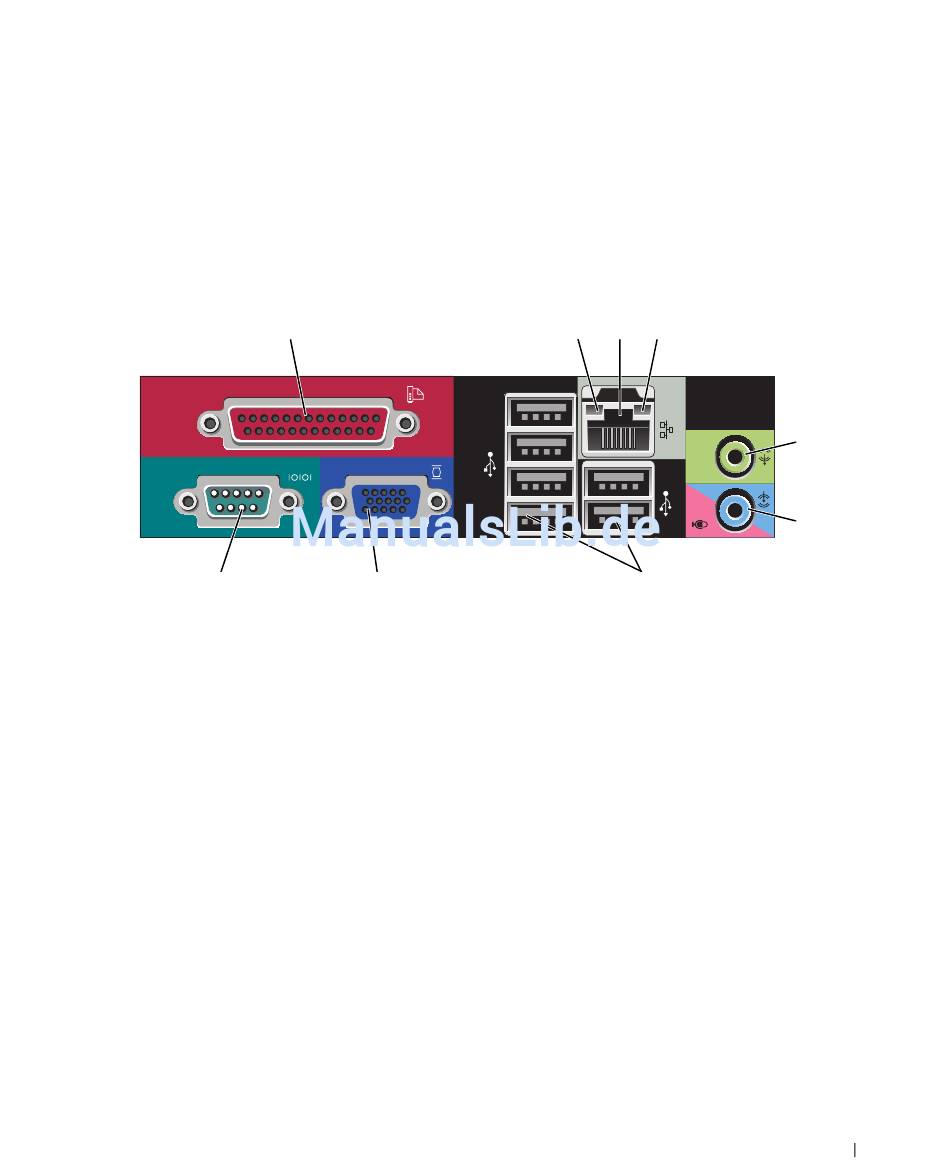

Ordenador de minitorre: conectores del panel posterior

9
1 Conector paralelo
2 Indicador de integridad
de vínculo
3 Conector del adaptador
de red
Inserte el cable de alimentación.
Enchufe los dispositivos serie, USB y de otro tipo en los conectores apropiados
(consulte el apartado "Ordenador de minitorre: conectores del panel posterior" en la
página 163).
Acceda a los conectores de las tarjetas PCI y PCI Express instaladas.
1
8
Conecte un dispositivo paralelo, como una impresora, al conector paralelo. Si tiene
una impresora USB, enchúfela a un conector USB.
NOTA:
El conector paralelo integrado se desactiva automáticamente si el ordenador
detecta una tarjeta instalada que contiene un conector paralelo configurado en la
misma dirección. Para obtener más información, consulte la Guía del usuario en
línea.
• Verde: existe una conexión correcta entre una red a 10 Mbps y el ordenador.
• Naranja: existe una conexión correcta entre una red a 100 Mbps y el ordenador.
• Amarillo: existe una conexión correcta entre una red a 1.000 Mbps (o 1 Gbps) y el
ordenador.
• Apagado: el ordenador no detecta una conexión física con la red.
Para conectar el ordenador a una red o a un dispositivo de banda ancha, conecte
un extremo de un cable de red a un enchufe de red o a su dispositivo de banda
ancha. Conecte el otro extremo del cable de red al conector del adaptador de red,
situado en el panel posterior del ordenador. Cuando el cable de red se haya
conectado correctamente, oirá un clic.
NOTA:
No enchufe un cable de teléfono al conector de red.
En los equipos con tarjeta de conexión de red, utilice el conector de la tarjeta.
Se recomienda que utilice cableado y conectores de categoría 5 para su red. Si
debe utilizar la categoría 3 para cables, fuerce la velocidad de la red a 10 Mbps para
garantizar un funcionamiento fiable.
2 3 4
7
Guía de referencia rápida
5
6
