12 Redundanz
12.1 Netz-Topologie vs. Redundanzprotokolle
Bei Einsatz von Ethernet ist eine wesentliche Voraussetzung, dass Datenpakete auf einem
einzigen (eineindeutigen) Weg vom Absender zum Empfänger gelangen. Die folgenden Netz-
Topologien unterstützen diese Voraussetzung:
• Linien-Topologie
• Stern-Topologie
• Baum-Topologie

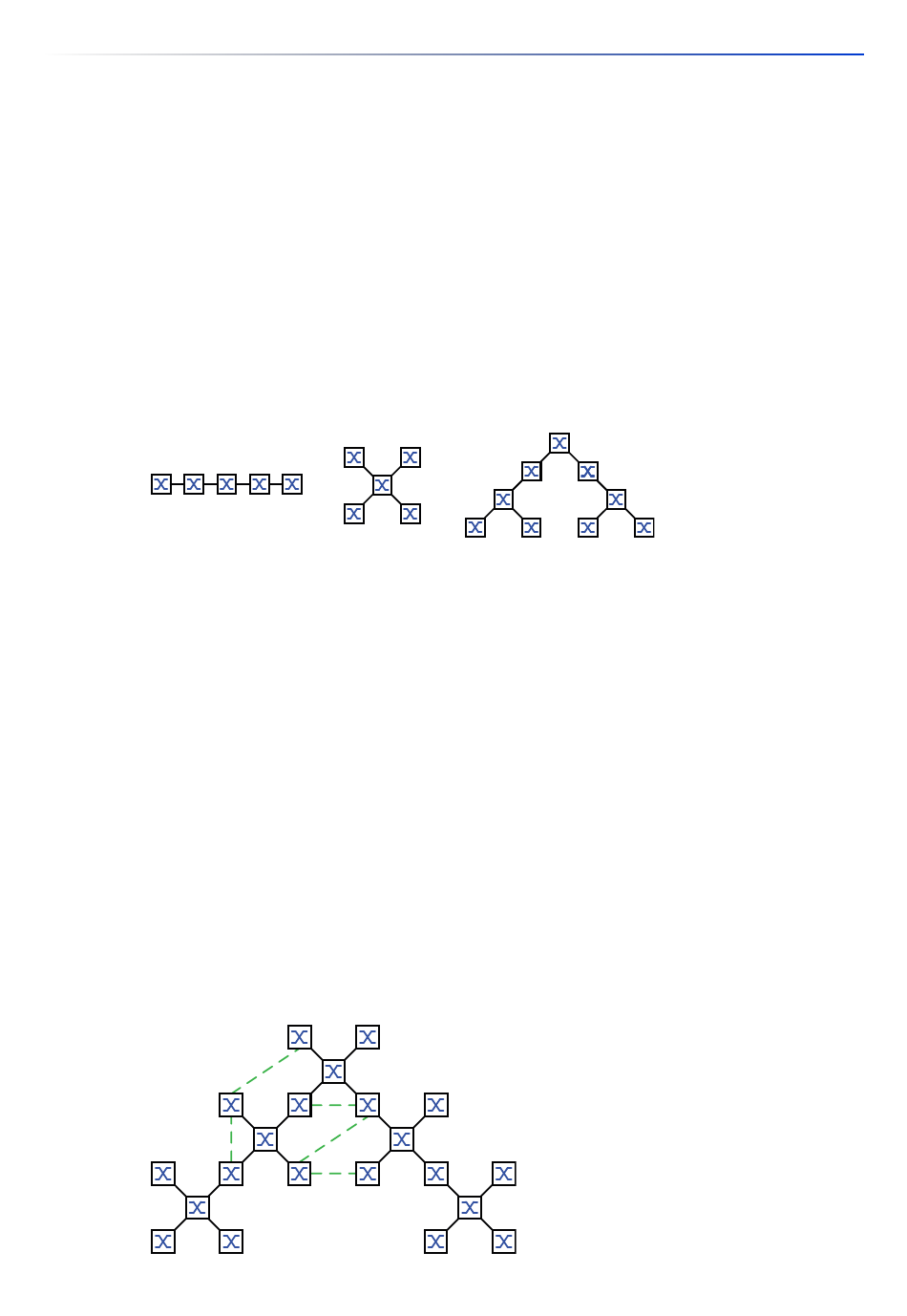

Abb. 34: Netz mit Linien-, Stern- und Baum-Topologie
Um die Kommunikation bei Erkennen eines Verbindungsausfalls dennoch aufrecht zu erhalten,
installieren Sie zwischen den Netzknoten zusätzliche physische Verbindungen. Redundanzproto-
kolle sorgen dafür, dass die zusätzlichen Verbindungen abgeschaltet bleiben, so lange die
ursprüngliche Verbindung besteht. Bei Erkennen eines Verbindungsausfalls generiert das Redun-
danzprotokoll einen neuen Weg vom Absender zum Empfänger über die alternative Verbindung.
Um auf Schicht 2 eines Netzes Redundanz einzuführen, legen Sie zunächst fest, welche Netz-
Topologie Sie benötigen. Abhängig von der gewählten Netz-Topologie wählen Sie danach unter
den Redundanzprotokollen aus, die sich mit dieser Netz-Topologie einsetzen lassen.
12.1.1 Netz-Topologien
Maschen-Topologie
Für Netze mit Stern- oder Baum-Topologie sind Redundanzverfahren ausschließlich im Zusam-
menhang mit physischer Schleifenbildung möglich. Ergebnis ist eine Maschen-Topologie.
Abb. 35: Maschen-Topologie: Baum-Topologie mit physischen Schleifen
