Redundanz

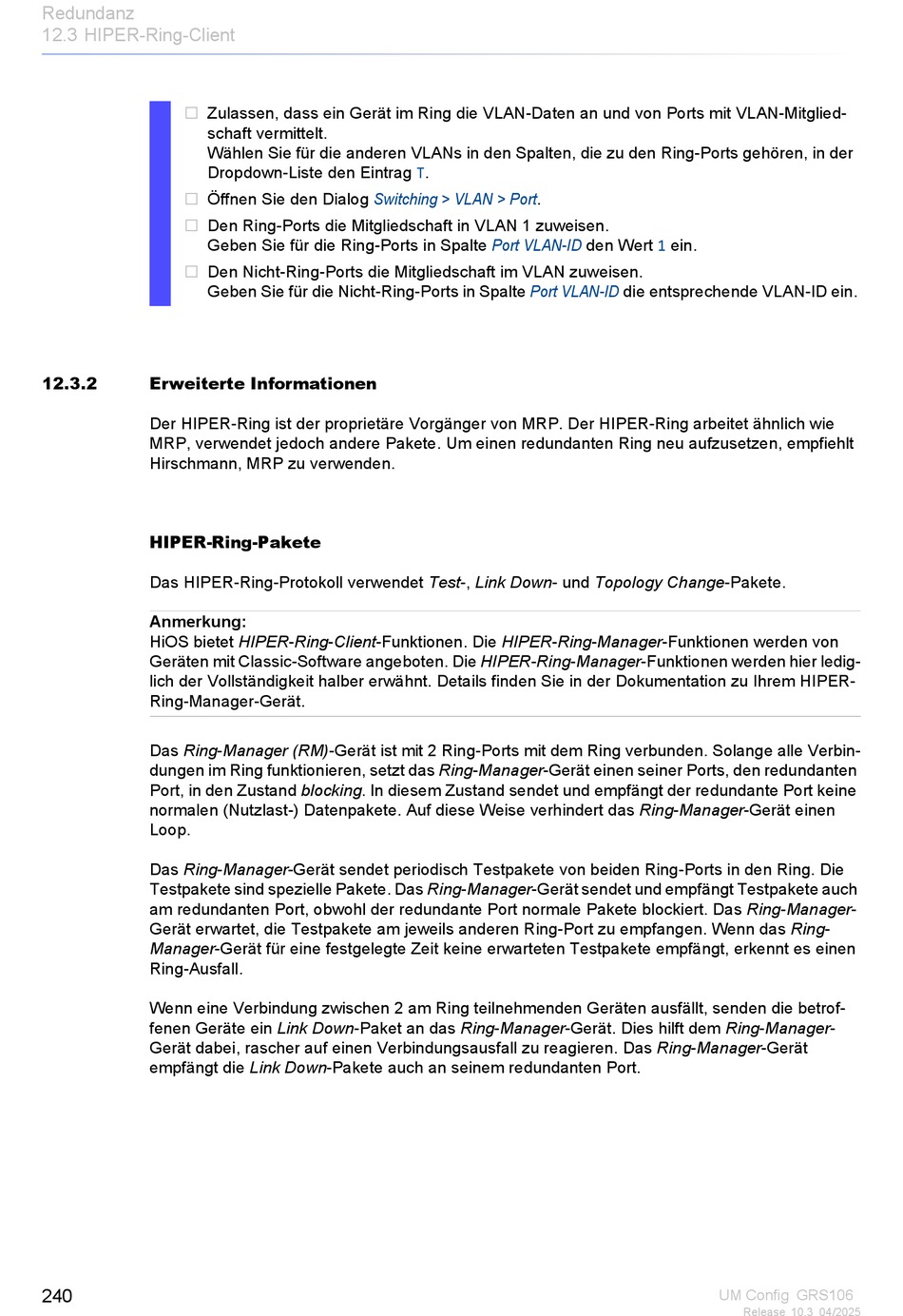

12.3 HIPER-Ring-Client
Zulassen, dass ein Gerät im Ring die VLAN-Daten an und von Ports mit VLAN-Mitglied-

schaft vermittelt.
Wählen Sie für die anderen VLANs in den Spalten, die zu den Ring-Ports gehören, in der
Dropdown-Liste den Eintrag T.
Öffnen Sie den Dialog

Den Ring-Ports die Mitgliedschaft in VLAN 1 zuweisen.

Geben Sie für die Ring-Ports in Spalte
Den Nicht-Ring-Ports die Mitgliedschaft im VLAN zuweisen.

Geben Sie für die Nicht-Ring-Ports in Spalte
12.3.2 Erweiterte Informationen
Der HIPER-Ring ist der proprietäre Vorgänger von MRP. Der HIPER-Ring arbeitet ähnlich wie
MRP, verwendet jedoch andere Pakete. Um einen redundanten Ring neu aufzusetzen, empfiehlt
Hirschmann, MRP zu verwenden.
HIPER-Ring-Pakete
Das HIPER-Ring-Protokoll verwendet Test-, Link Down- und Topology Change-Pakete.
Anmerkung:
HiOS bietet HIPER-Ring-Client-Funktionen. Die HIPER-Ring-Manager-Funktionen werden von
Geräten mit Classic-Software angeboten. Die HIPER-Ring-Manager-Funktionen werden hier ledig-
lich der Vollständigkeit halber erwähnt. Details finden Sie in der Dokumentation zu Ihrem HIPER-
Ring-Manager-Gerät.
Das Ring-Manager (RM)-Gerät ist mit 2 Ring-Ports mit dem Ring verbunden. Solange alle Verbin-
dungen im Ring funktionieren, setzt das Ring-Manager-Gerät einen seiner Ports, den redundanten
Port, in den Zustand blocking. In diesem Zustand sendet und empfängt der redundante Port keine
normalen (Nutzlast-) Datenpakete. Auf diese Weise verhindert das Ring-Manager-Gerät einen
Loop.
Das Ring-Manager-Gerät sendet periodisch Testpakete von beiden Ring-Ports in den Ring. Die
Testpakete sind spezielle Pakete. Das Ring-Manager-Gerät sendet und empfängt Testpakete auch
am redundanten Port, obwohl der redundante Port normale Pakete blockiert. Das Ring-Manager-
Gerät erwartet, die Testpakete am jeweils anderen Ring-Port zu empfangen. Wenn das Ring-
Manager-Gerät für eine festgelegte Zeit keine erwarteten Testpakete empfängt, erkennt es einen
Ring-Ausfall.
Wenn eine Verbindung zwischen 2 am Ring teilnehmenden Geräten ausfällt, senden die betrof-
fenen Geräte ein Link Down-Paket an das Ring-Manager-Gerät. Dies hilft dem Ring-Manager-
Gerät dabei, rascher auf einen Verbindungsausfall zu reagieren. Das Ring-Manager-Gerät
empfängt die Link Down-Pakete auch an seinem redundanten Port.
240
Switching > VLAN > Port.
Port VLAN-ID
Port VLAN-ID
den Wert ein.
1
die entsprechende VLAN-ID ein.
