Redundanz
12.9 Sub-Ring
2. Die maximale Sub-Ring-Wiederherstellungszeit ist 300 ms.
3. Gesendet von unterstützenden Sub-Ring-Teilnehmern.
4. Der Empfang eines Topology Change-Pakets veranlasst die unterstützenden, am Sub-Ring teilnehmenden Geräte
dazu, ihre MAC-Adresstabelle (Forwarding Database) zu löschen.
Sub-Ring-Paket-Priorisierung
Die am Sub-Ring teilnehmenden Geräte senden Testpakete, Link Change- und Topology Change-
Pakete mit einer durch den Benutzer festlegbaren VLAN-ID. Das voreingestellte VLAN-ID ist 0. Die
Geräte senden die Testpakete ohne VLAN-Tag und daher ohne Prioritäts- (Class of Service-) Infor-
mation.
Um die Wiederherstellungszeit bei hoher Netzlast zu minimieren, können Sie ein VLAN-Tag und
damit auch Prioritätsinformation zu diesen Paketen hinzufügen. Die Geräte vermitteln und senden
diese Pakete dann mit der IEEE 802.1Q Class of Service-Priorität 7 (Netz-Steuerung).
Um die Testpakete zu priorisieren, führen Sie die folgenden Schritte auf jedem Gerät im Sub-Ring
aus:
Legen Sie die VLAN-ID für die Sub-Ring-Pakete auf einen Wert

Legen Sie die Sub-Ring-Ports als

Anmerkung:
Wenn Sie im
Pakete auf einen Wert
VLAN-Tag) zu diesem VLAN hinzu. Wenn das VLAN noch nicht existiert, richtet das Gerät automa-
tisch dieses VLAN ein. Nach dem Festlegen einer neuen VLAN-ID für die Sub-Ring-Pakete prüfen
Sie im Dialog
Ring-Ports.
12.9.3 Beispiel für einen Sub-Ring
Im folgenden Beispiel koppeln Sie ein neues Netzsegment mit 3 Geräten an einen bestehenden
Hauptring, der das Media Redundancy Protocol (MRP) nutzt. Wenn Sie das Netz anstatt an einem
Ende an beiden Enden koppeln, bietet der Sub-Ring eine höhere Verfügbarkeit.
Das neue Netzsegment koppeln Sie als Sub-Ring an. Den Sub-Ring koppeln Sie an vorhandene
Geräte im Hauptring, indem Sie folgenden Konfigurationstypen verwenden:
1.2
1.1

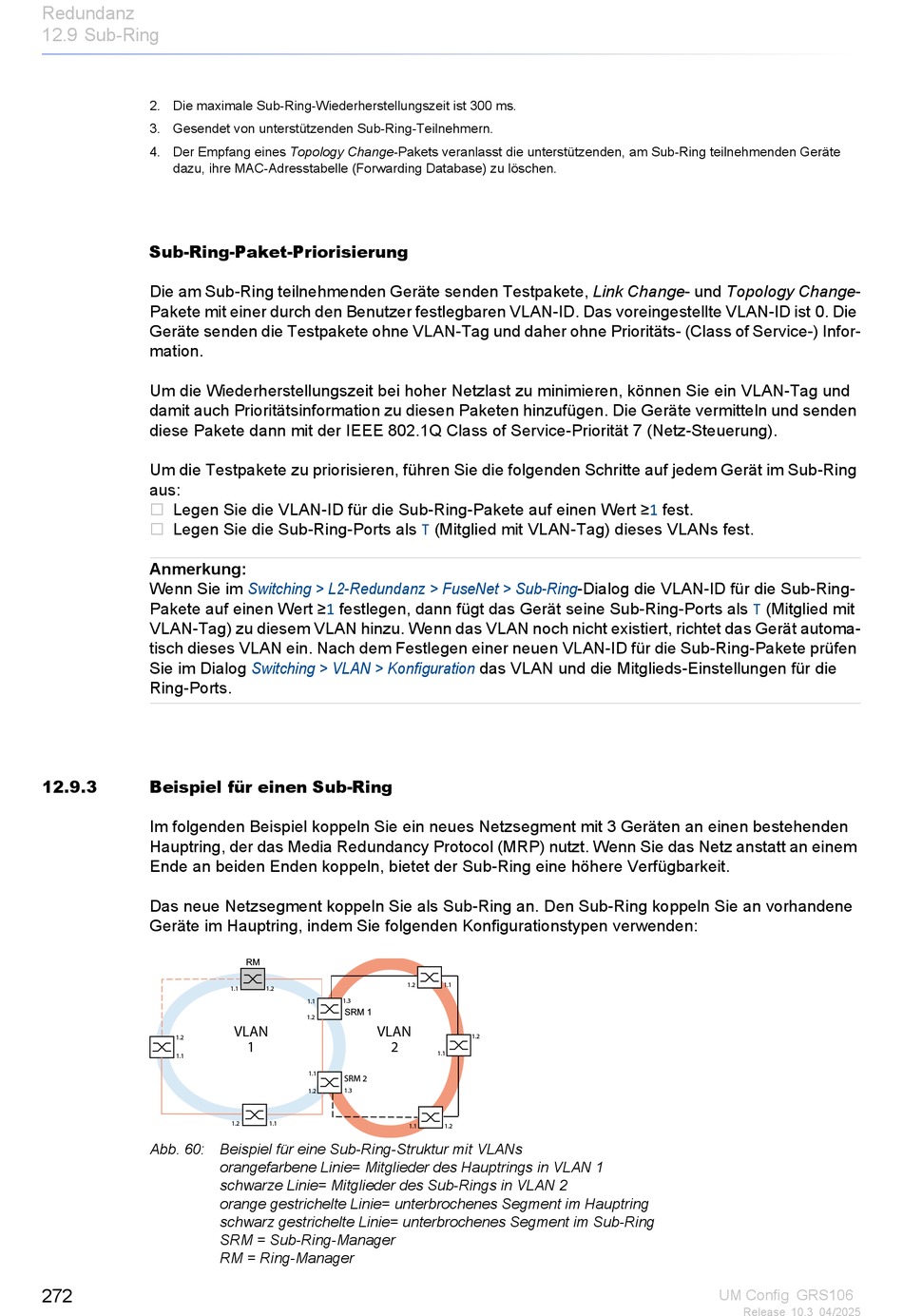

Abb. 60: Beispiel für eine Sub-Ring-Struktur mit VLANs
272
Switching > L2-Redundanz > FuseNet >
≥1 festlegen, dann fügt das Gerät seine Sub-Ring-Ports als
Switching > VLAN > Konfiguration
RM
1.1 1.2
1.3
1.1
SRM 1
1.2
VLAN VLAN
1
1.1
SRM 2
1.3
1.2
1.2 1.1
orangefarbene Linie= Mitglieder des Hauptrings in VLAN 1
schwarze Linie= Mitglieder des Sub-Rings in VLAN 2
orange gestrichelte Linie= unterbrochenes Segment im Hauptring
schwarz gestrichelte Linie= unterbrochenes Segment im Sub-Ring
SRM = Sub-Ring-Manager
RM = Ring-Manager
T (Mitglied mit VLAN-Tag) dieses VLANs fest.
Sub-Ring-Dialog die VLAN-ID für die Sub-Ring-
das VLAN und die Mitglieds-Einstellungen für die
1.2 1.1
1.2
2
1.1
1.1 1.2
≥1 fest.
T (Mitglied mit
