SH 1000 SUPER-JET b
V1

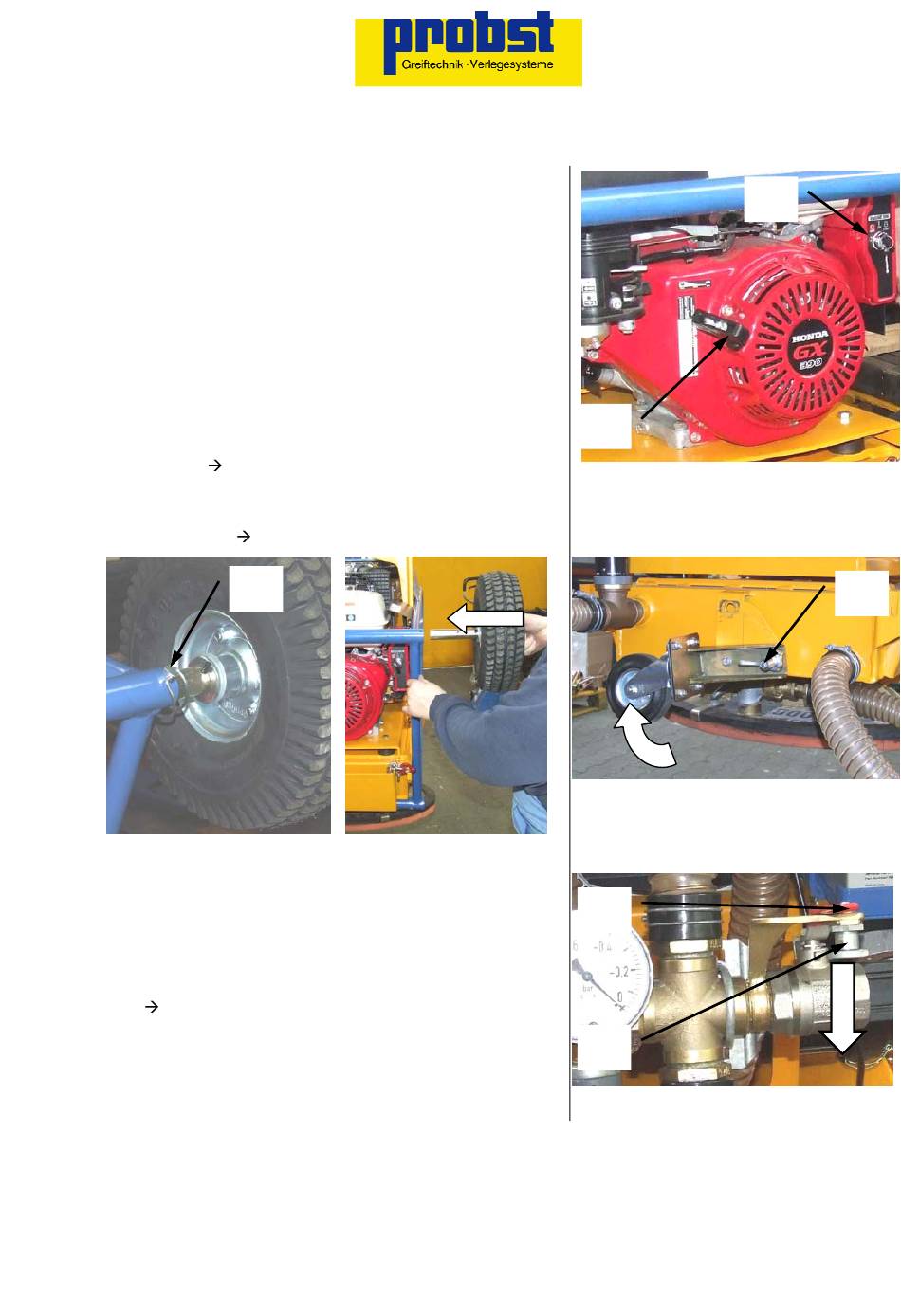

6.3.1 Heben
•
Gerät (SH 1000 SUPER-JET b) mit einem geeigneten
Hebezeug (z. B. Bagger) verbinden.
•
Saugplatte am Gerät montieren u. Saugschlauch an
Saugplatte anschließen.
•
Gerät (SH 1000 SUPER-JET b) am Elektrostarter (1)
einschalten. Schalter auf „ON" stellen.
•
Benzinmotor über Elektrostarter (1), oder über
Revisierstarter (2) starten.
(Details siehe beiliegende HONDA - Betriebsanleitung).
•
Klappstecker (3) an beiden Gummireifen entfernen,
Gummireifen in obere Position des Rahmens umstecken
und dann wieder beide Gummireifen mit Klappstecker (3)
sichern. (
•
Federriegel (4) an Stützrad öffnen, Stützrad in
waagrechte Position bringen und wieder mit Federriegel
(4) sichern. (
Abb. 4
•
Hebegerät mit Saugplatte mittig direkt über der Last
(Steinplatte) positionieren.
•
Saugplatte mittig auf die Last (Steinplatte) aufsetzen.
•
Stellhebel (5) in senkrechte Position bewegen und
gleichzeitig Verriegelung (6) lösen. Last wird angesaugt.
(
Abb. 6)
Last (Steinplatte) darf nicht schräg hängen!
Abb. 4)
Abb. 5)
(3)
(2)
(5)
(6)
Abb. 6
15/03/10
19 / 25
(1)
Abb. 3
(4)
Abb. 5
