3.2. Einbaubeispiel Yamaha PW:
Benötigtes Werkzeug:
•
3 mm Innensechskantschlüssel
•
6 mm Innensechskantschlüssel
•
Feiner Schlitzschraubendreher
Entfernen Sie die vier 3 mm Innensechskantschrauben des Steinschlagschutzes (Bild 5). Es ist möglich, dass diese mit
einer Schraubensicherung versehen sind. In diesem Fall, die Schrauben zunächst erwärmen.
Entfernen Sie die beiden 6 mm Innensechskantschrauben 1 und 2 (Bild 6). Die dritte 6 mm Innensechskant-schraube
(Bild 7) lediglich so weit lösen, bis sich der Motor aus dem Rahmen herausschwenken lässt (Bild 8). Nun kommen die
Steckverbindungen zum Vorschein. Ziehen Sie den Stecker des Geschwindigkeitssensors, indem die Rastnase mit
dem feinen Schlitzschraubendreher eingedrückt wird.
Schließen Sie nun den sIMPLEk zwischen Motor und Geschwindigkeitssensor. Achten Sie bei den Steckverbindungen
auf einen korrekten Sitz (hörbares Klickgeräusch beim Einrasten).
Anschließend kann der Motor wieder im Rahmen fixiert und alle Schrauben montiert werden.

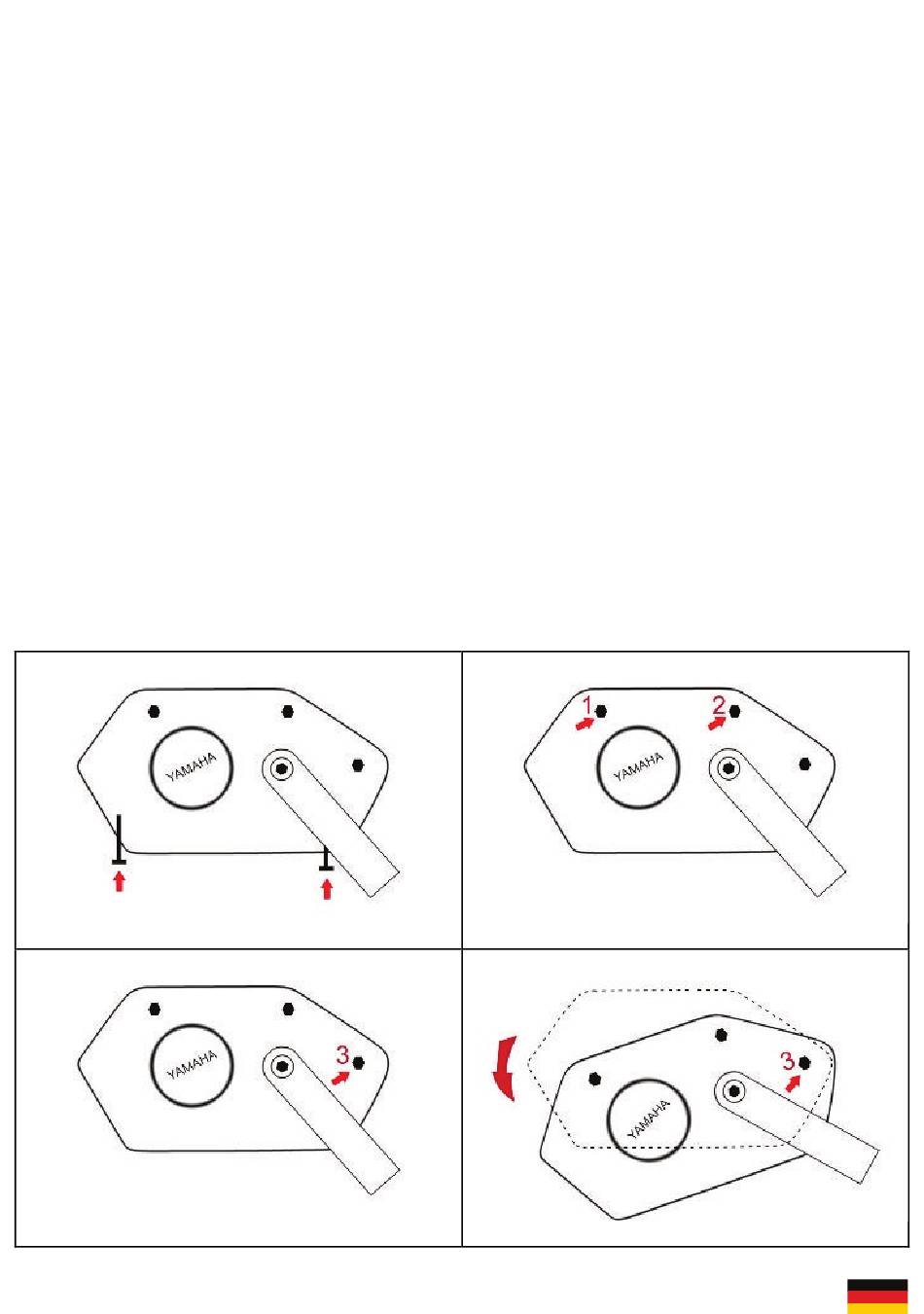

Bild 5
Bild 7
Bild 6
Bild 8
