2.5. Einbau am Beispiel Motorvariante Yamaha PW:
Benötigtes Werkzeug:
• 3 mm Innensechskantschlüssel
• 6 mm Innensechskantschlüssel
• Feiner Schlitzschraubendreher
Entfernen Sie die vier 3 mm Innensechskantschrauben des Steinschlagschutzes (Bild 15). Es ist möglich, dass diese
mit einer Schraubensicherung versehen sind. In diesem Fall, die Schrauben zunächst erwärmen.
Entfernen Sie die beiden 6 mm Innensechskantschrauben 1 und 2 (Bild 16). Die dritte 6 mm Innensechskant-schraube
(Bild 17) lediglich so weit lösen, bis sich der Motor aus dem Rahmen herausschwenken lässt (Bild 18). Nun kommen
die Steckverbindungen zum Vorschein. Ziehen Sie den Stecker des Geschwindigkeitssensors, indem die Rastnase mit
dem feinen Schlitzschraubendreher eingedrückt wird.
Schließen Sie nun den motorseitigen Stecker (Kabel rot und schwarz Bild 18) des Verbindungskabels vom sIMPLEk
an die Position des zuvor abgesteckten Geschwindigkeitssensors. Achten Sie bei den Steckverbindungen auf einen
korrekten Sitz (hörbares Klickgeräusch beim Einrasten). Anschließend wird nun der Geschwindigkeitssensor mit dem
zweiten Stecker des Verbindungskabels (2 weiße Kabel) verbunden.
Verlegen Sie das USB-Anschlusskabel mit ausreichender Befestigung mit den mitgelieferten Kabelbindern bis zur
gewünschten Position des sIMPLEk-Stick Pro.

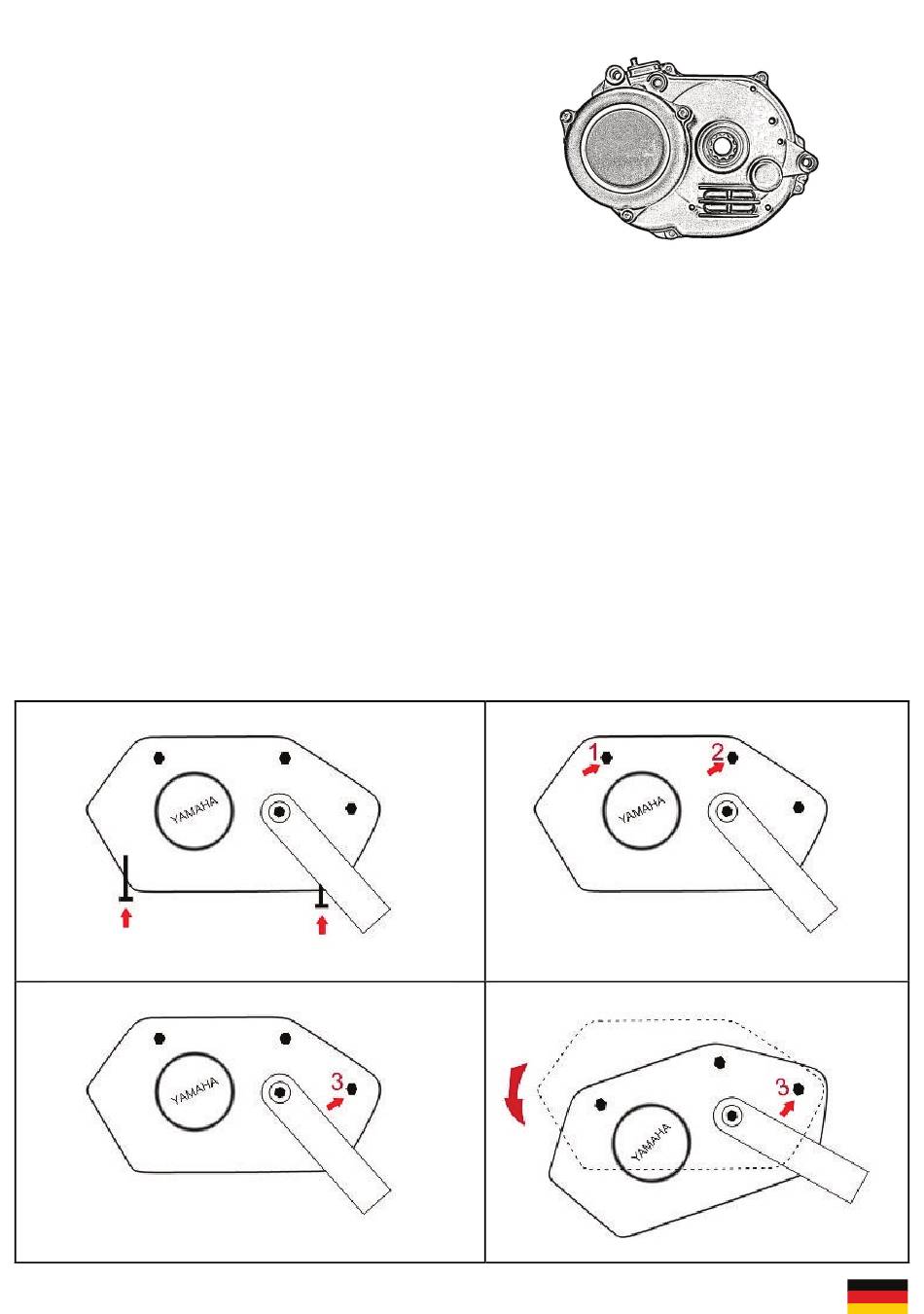

Bild 15
Bild 17
Bild 16
Bild 18
