3.1.
Einbaubeispiel Brose Drive T und Drive S:
Benötigtes Werkzeug:
•
Torx 20 Steckschlüssel
•
8 mm Innensechskantschlüssel
•
Kurbelabzieher
Lösen Sie die 8 mm Innensechskantschraube der Kurbel. Entnehmen Sie die Kurbel mit Hilfe des Kurbelabziehers.

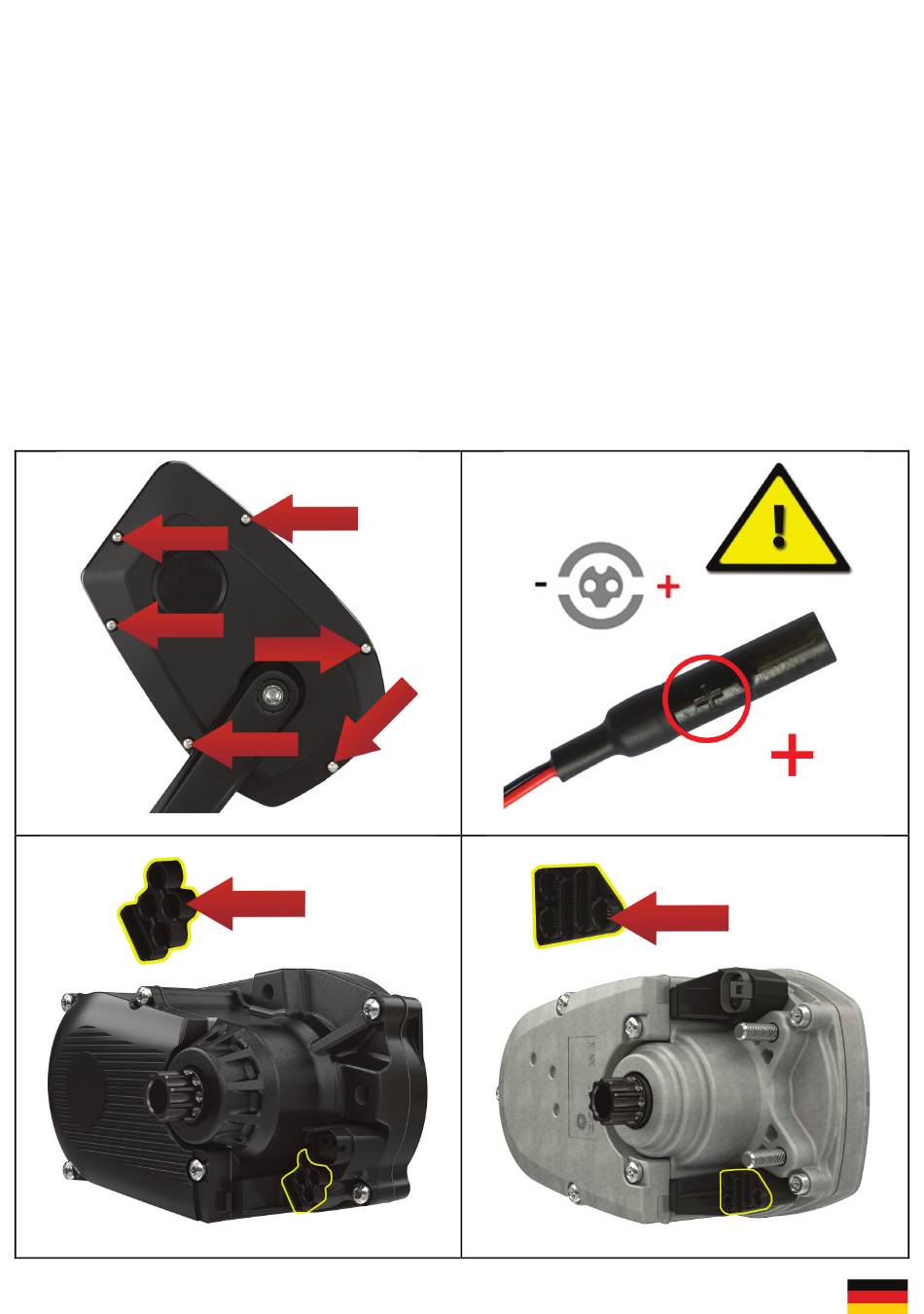

Entfernen Sie die fünf Torx-Schrauben mit dem Steckschlüssel (Bild 1). Jetzt kann die Motorabdeckung entfernt
werden. Ziehen Sie den Stecker des Geschwindigkeitssensors (Bild 3 bzw. Bild 4).
Schließen Sie nun den motorseitigen Stecker (Kabel rot und schwarz Bild 2) des sIMPLEk an die Position des zuvor
abgesteckten Geschwindigkeitssensors. Achten Sie hierbei auf die Polung des Steckers (Bild 2). Anschließend wird
nun der Geschwindigkeitssensor mit dem zweiten Stecker des sIMPLEk (2 weiße Kabel) verbunden.
Bild 3 – Position Geschwindigkeitssensor Drive
Bild 1
Bild 4 – Position Geschwindigkeitssensor specialized | Drive T/C
S
Bild 2
