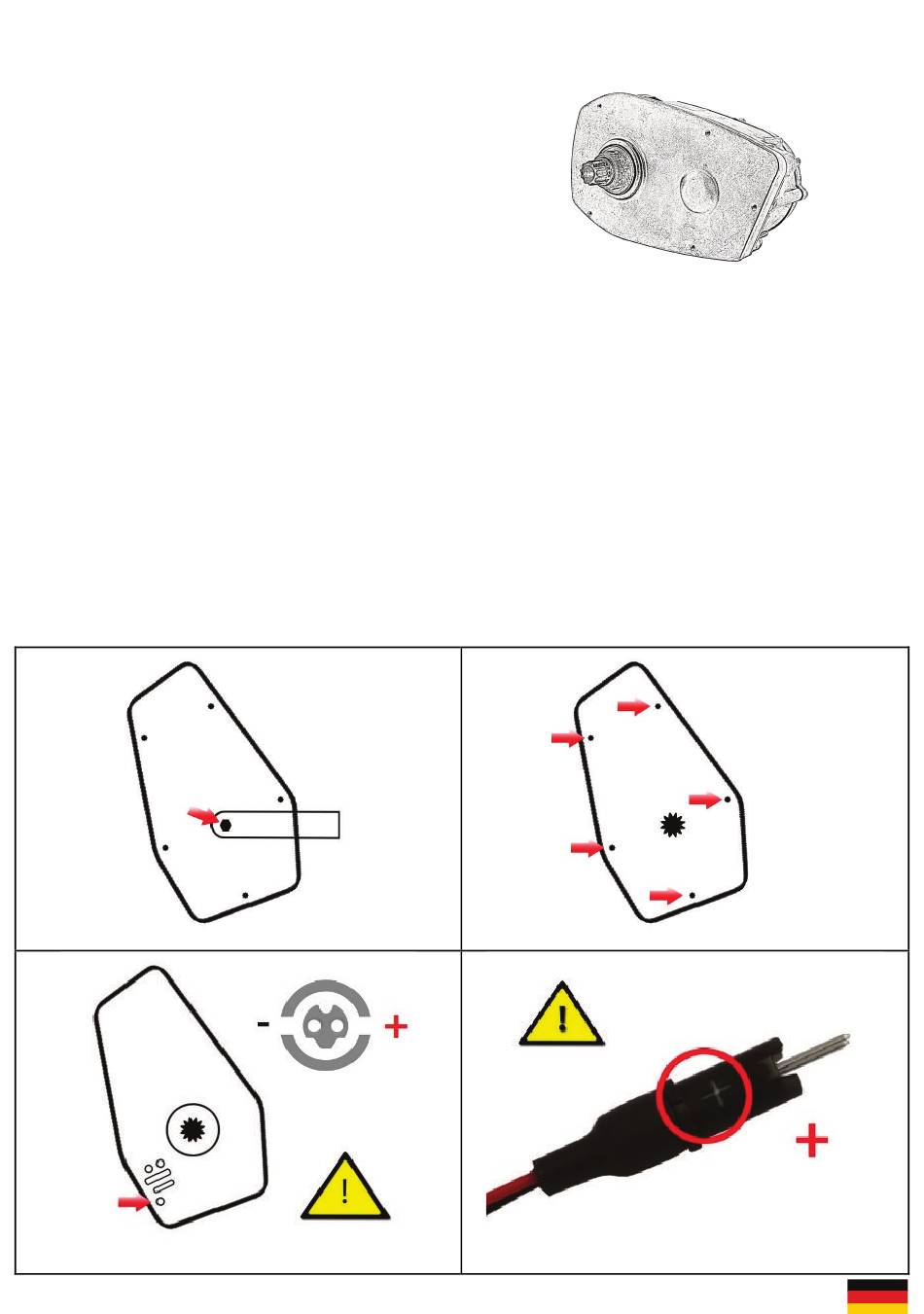

2.6. Einbaubeispiel Brose Drive Aluminiumgehäuse:
Benötigtes Werkzeug:
• Torx 20 Steckschlüssel
• 8 mm Innensechskantschlüssel
• Kurbelabzieher (falls sich die Kurbel nicht
per Hand entfernen lässt)
Lösen Sie die 8 mm Innensechskantschraube (Bild 19). Entnehmen Sie die Kurbel. Falls dies nicht per Hand möglich
ist, verwenden Sie einen Kurbelabzieher. Entfernen Sie die fünf Torx-Schrauben mit dem Steckschlüssel (Bild 16).
Jetzt kann die Motorabdeckung entfernt werden. Ziehen Sie den Stecker des Geschwindigkeitssensors (Bild 21) ggf.
mit Hilfe einer Flachzange.
Schließen Sie nun den motorseitigen Stecker (Kabel rot und schwarz Bild 18) des Verbindungskabels vom sIMPLEk
an die Position des zuvor abgesteckten Geschwindigkeitssensors. Achten Sie hierbei auf die Polung des Steckers. Die
Polung des Steckplatzes am Motor zeigt Bild 21. Die Polung des Steckers am sIMPLEk zeigt Bild 22. Anschließend
wird nun der Geschwindigkeitssensor mit dem zweiten Stecker des Verbindungskabels (2 weiße Kabel) verbunden.
Verlegen Sie das USB-Anschlusskabel mit ausreichender Befestigung mit den mitgelieferten Kabelbindern bis zur
gewünschten Position des sIMPLEk-Stick Pro.
Bild 19
Bild 21
Bild 20
Bild 22
