1 „Übersicht CarMotion IR-Mini-Modul"
Das Modul erlaubt, eine Vielzahl von Befehlen per Infrarot-Signal an die CarMotion-
Fahrzeuge zu übertragen. Vom einfachen „Blinken" über das „Abbremsen" und „Anhalten"
von CarMotion-Fahrzeugen, z. B. vor Ampeln. Die zwei Infrarot-Sendedioden können
unauffällig neben der Straße aufgestellt werden, aber auch liegend in einem kleinen
Ausschnitt in der Fahrbahn oder im Randstreifen.
So schließen Sie den IR-Mini an die CarMotion Viessmann Programmiergeräte, Art. 8401 an.

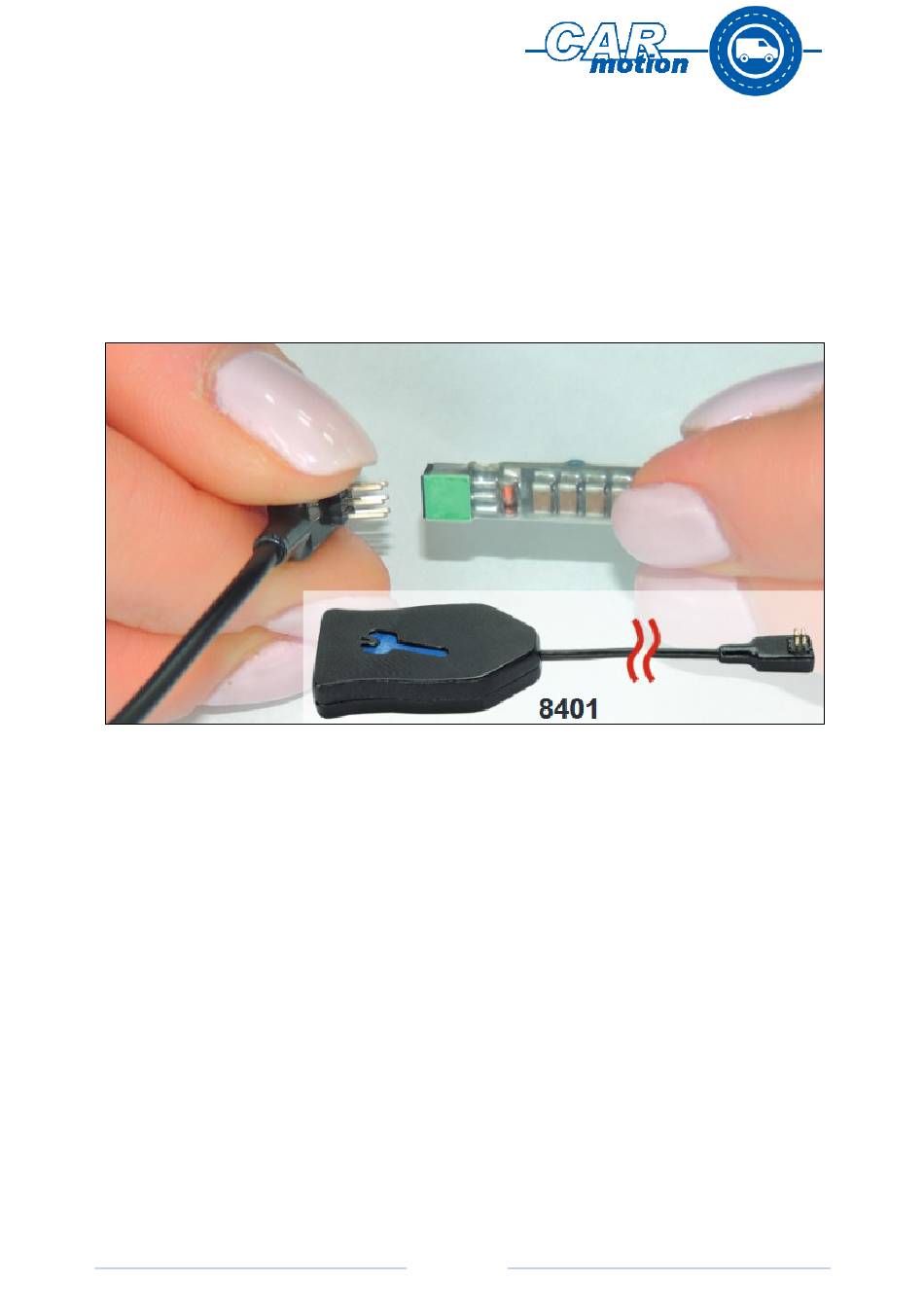

Abbildung 1 Anschluss s IR-Mini am Viessmann Programmiergerät Art. 8401
1.1 IR-Mini-Modul anschließen
Zur Einstellung des IR-Minis verbinden Sie den 6-poligen Stecker des „Programmiergerätes,
Art. 8401" mit der 6-poligen Buchse des IR-Minis (Abbildung 1). Dabei muss die grüne
Fläche in Richtung Kabel des Programmiergerätes zeigen. Jetzt verbinden Sie den IR-Mini
mit der Versorgungsspannung.
1.2 „Spannungsversorgung"
Der IR-Mini muss an eine externe Stromversorgung von:
8 – 16 V AC~,
5 – 24 V DC=,
8 – 24 V Digitalsignal.
Beim AC-Betrieb müssen mindestens 8V angeschlossen werden (Abbildung 2).
Am besten schließen Sie den IR-Mini an einem Modellbahntrafo, wie Viessmann-Trafo Art.
5200 an, ein Netzteil mit zugelassener Betriebsspannung oder eine Digitalzentrale an.
Seite 4
