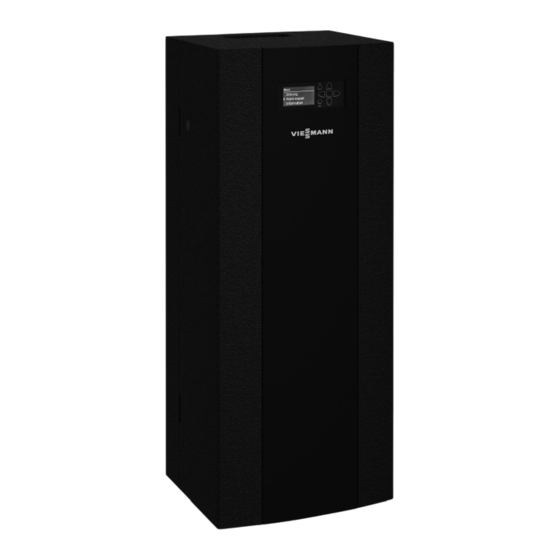

Viessmann VITOTRANS 353 PBLA Montage- Und Serviceanleitung Für Die Fachkraft
Frischwasser-modul für wandmontage
Verwandte Anleitungen für Viessmann VITOTRANS 353 PBLA
Inhaltszusammenfassung für Viessmann VITOTRANS 353 PBLA

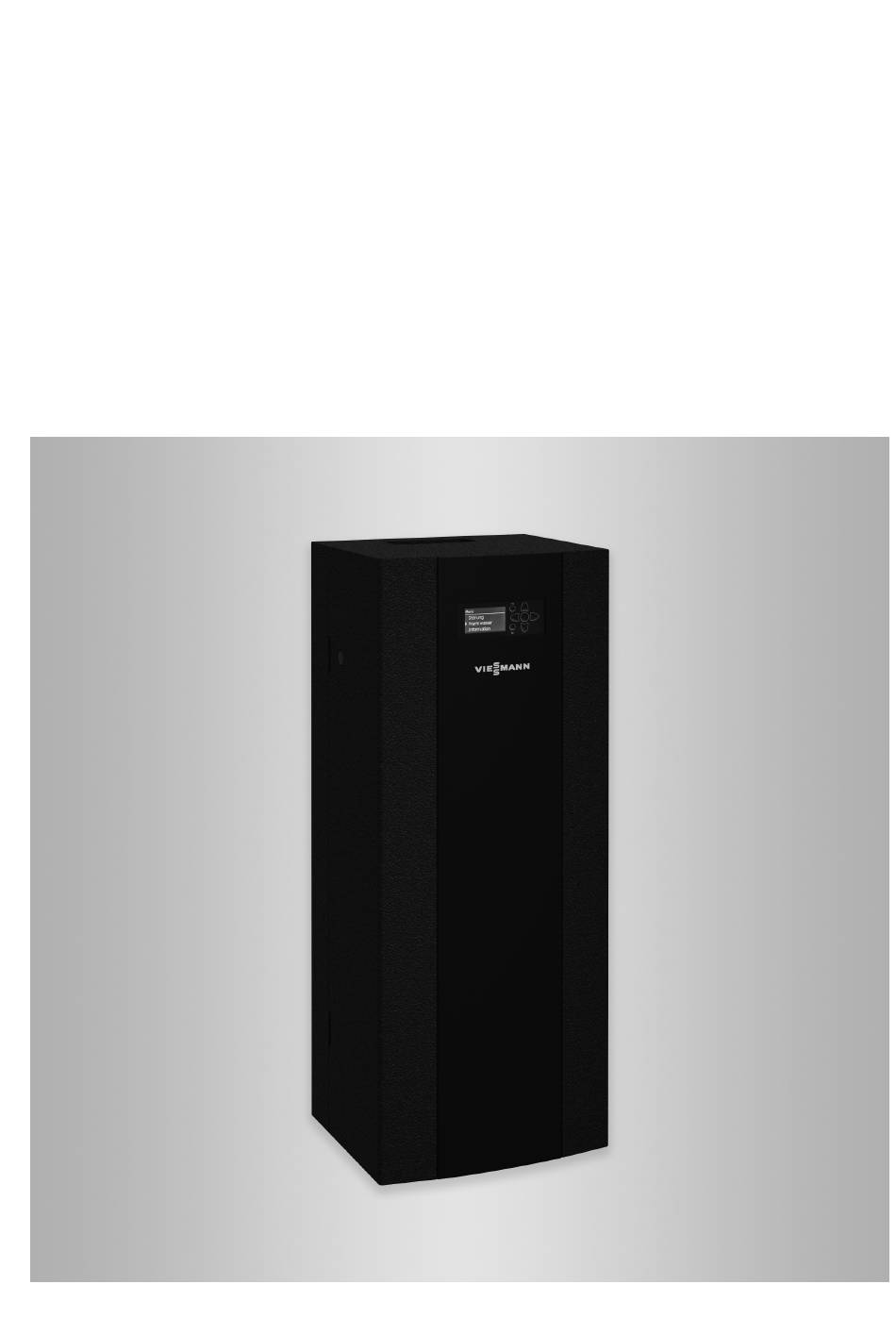

- Seite 1 VIESMANN Montage- und Serviceanleitung für die Fachkraft Vitotrans 353 Typ PBLA und PBLA-S Frischwasser-Modul für Wandmontage VITOTRANS 353 Bitte aufbewahren! 5784954 DE 10/2024...
-
Seite 2: Erläuterung Der Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Bitte befolgen Sie diese Sicher- heitshinweise genau, um Gefahren und Schäden für Menschen und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise Gefahr Hinweis Dieses Zeichen warnt vor Perso- Angaben mit dem Wort Hinweis enthal- nenschäden. ten Zusatzinformationen. Achtung Dieses Zeichen warnt vor Sach- und Umweltschäden. -
Seite 3: Sicherheitshinweise
Sturz führen. Während Montage- und War- ■ tungsarbeiten den Boden sauber und trocken halten. Rutschfeste Schuhe tragen. ■ Instandsetzungsarbeiten Achtung Die Instandsetzung von Bauteilen mit sicherheitstechnischer Funktion gefährdet den sicheren Betrieb der Anlage. Defekte Bauteile müssen durch Viessmann Originalteile ersetzt werden. - Seite 4 Anlage geprüft wurden, können die Funktion beeinträchtigen. Der Ein- bau nicht zugelassener Komponen- ten sowie nicht genehmigte Ände- rungen und Umbauten können die Sicherheit beeinträchtigen und die Gewährleistung einschränken. Bei Einbau und Austausch aus- schließlich Viessmann Originalteile oder von Viessmann freigegebene Komponenten verwenden.
-
Seite 5: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Information Entsorgung der Verpackung ..............Symbole ....................Bestimmungsgemäße Verwendung ............Produktinformation ................. Anlagenbeispiele ................■ Wartungsteile und Ersatzteile ............. ■ Montagevorbereitung Abmessungen ..................Anschlüsse und interne Komponenten ..........10 Trinkwasserseitige Anschlüsse nach links umbauen ......10 ■ Montageablauf Hinweise .................... -
Seite 6: Information Entsorgung Der Verpackung
Information Entsorgung der Verpackung Verpackungsabfälle gemäß den gesetzlichen Festle- gungen der Verwertung zuführen. DE: Nutzen Sie das von Viessmann organisierte Ent- sorgungssystem. AT: Nutzen Sie das gesetzliche Entsorgungssystem ARA (Altstoff Recycling Austria AG, Lizenznum- mer 5766). CH: Verpackungsabfälle werden vom Fachbetrieb ent- sorgt. -
Seite 7: Bestimmungsgemäße Verwendung
Dieses Gerät ist ausschließlich für Füllwasser in Trinkwasserqualität entsprechend unserer Angaben Fehlgebrauch liegt auch vor, wenn Komponenten des in der Viessmann Broschüre „TopTechnik Vitotrans 353 Systems in ihrer bestimmungsgemäßen Funktion ver- Frischwasser-Module – Funktion und Aufbau, techni- ändert werden. - Seite 8 Information Produktinformation (Fortsetzung) App ViParts...
-
Seite 9: Montagevorbereitung
Montagevorbereitung Abmessungen Abb. 1 HR Heizwasserrücklauf Heizwasservorlauf KW Kaltwasser WW Warmwasser... -
Seite 10: Anschlüsse Und Interne Komponenten
Montagevorbereitung Anschlüsse und interne Komponenten Abb. 2 Heizwasserrücklauf G 1 , Außengewinde Plattenwärmetauscher ½ Heizwasservorlauf G 1 , Außengewinde Trinkwasserseitig: Sicherheitsventil ½ Trinkwasserseitig: Warmwasser G 1 , Außenge- Kugelhahn mit Rückflussverhinderer ¼ winde Temperatursensor Warmwasser S2 (T-WW) Trinkwasserseitig: Kaltwasser G 1 , Außenge- Füll- und Entleerungshahn mit Schlauchtülle ¼... -
Seite 11: Montageablauf
Montageablauf Hinweise Gefahr Achtung Arbeiten ohne persönliche Schutzausrüstung Mineralölhaltige Substanzen (z. B. Schmiermit- kann zu Verletzungen führen. tel) beschädigen die EPDM-Dichtungselemente Bei Arbeiten an der Anlage persönliche Schutz- des Geräts. ausrüstung (Sicherheitsschuhe, Handschuhe, Kontakt mit mineralölhaltigen Substanzen ver- Schutzbrille) benutzen. meiden. -
Seite 12: Dimensionierung Der Bauseitigen Verrohrung Bei Einzelgeräten
Montageablauf Frischwasser-Modul an die Wand montieren (Fortsetzung) Ø10 Abb. 3 Beiliegende Bohrschablone Dimensionierung der bauseitigen Verrohrung bei Einzelgeräten Hinweis Die Dimensionierung ist eine Empfehlung und ersetzt nicht die fachliche Planung vor Ort. Vitotrans 353, Typ Heizwasserseitig Trinkwasserseitig Stahl Kupfer Edelstahl Kupfer PBLA, PBLA-S DN 50... -
Seite 13: Rücklaufverteil-Set Montieren
Montageablauf Rücklaufverteil-Set montieren Montageanleitung Rücklaufverteil-Set Heizwasserseitig anschließen Kennzeichnungen im Installationsbeispiel -PWMP- -S1- -PWMP- -S1- Abb. 4 Installationsbeispiel mit Einzelgerät Max. Gesamtlänge der heizwasserseitigen Rohrleitun- Achtung gen: 4 m Bei hydraulischen Druckverlusten ist keine opti- male Regelung gewährleistet. Heizwasserseitig keine Schlammabscheider, Schmutzfänger oder Mischer einbauen. -
Seite 14: Trinkwasserseitig Anschließen
CH: Vorschriften des SVGW Abb. 6 Membran-Druckausdehnungsgefäß Zirkulationspumpe Entleerung Bestandteil Zirkulations-Set (Zubehör) Achtung Zirkulationsleitung Warmwasser Falsche Umwälzpumpen können Geräte- Rückschlagklappe, federbelastet schäden verursachen. Bestandteil Zirkulations-Set (Zubehör) Nur das Zirkulations-Set aus der Viessmann Preisliste verwenden. Beobachtbare Mündung der Ausblaseleitung Sicherheitsventil, bauseits Absperrventil... -
Seite 15: Kaskade Anschließen
Falsche Umwälzpumpen können Gerä- Achtung teschäden verursachen. Bei hohen hydraulischen Druckverlusten ist Nur die Zirkulationspumpe aus der keine optimale Regelung gewährleistet. Viessmann Preisliste verwenden. Heizwasserseitig keine Schlammabscheider, 2-Wege-Ventil Kaskade muss in jedes Modul Schmutzfänger oder Mischer einbauen. der Kaskade eingebaut werden. -
Seite 16: Dimensionierung Der Bauseitigen Verrohrung
Montageablauf Kaskade anschließen (Fortsetzung) Dimensionierung der bauseitigen Verrohrung Hinweis Die Dimensionierung ist eine Empfehlung und ersetzt nicht die fachliche Planung vor Ort. Vitotrans 353 Verrohrung Primärseitig Sekundärseitig Heizwasserseitig Trinkwasserseitig Anzahl Stahl Kupfer Edelstahl Kupfer DN 65 64 x 2,0 54 x 1,5 54 x 2,0 DN 65 64 x 2,0... -
Seite 17: Wärmedämmung Anbauen
Montageablauf Elektrische Anschlüsse (Fortsetzung) Wärmedämmung anbauen Abb. 8... -
Seite 18: Arbeitsschritte - Erstinbetriebnahme, Inspektion Und Wartung
Erstinbetriebnahme, Inspektion, Wartung Arbeitsschritte - Erstinbetriebnahme, Inspektion und Wartung Arbeitsschritte für die Erstinbetriebnahme Arbeitsschritte für die Inspektion Arbeitsschritte für die Wartung Seite • 1. Heizwasserseitig füllen und entlüften................19 • 2. Trinkwasserseitig füllen und entlüften................20 • • 3. Anlage spannungsfrei schalten..................20 •... -
Seite 19: Heizwasserseitig Füllen Und Entlüften
Erstinbetriebnahme, Inspektion, Wartung Heizwasserseitig füllen und entlüften Achtung Druckschläge können zu Geräteschäden führen. Alle Ventile nur langsam öffnen. Füllwasser Der Vitotrans 353 stellt Anforderungen an das Heiz- wasser gemäß VDI 2035 und ÖNORM H5195-1. Achtung Ungeeignetes Füllwasser fördert Ablagerungen und Korrosionsbildung und kann zu Schäden am Gerät führen. -
Seite 20: Trinkwasserseitig Füllen Und Entlüften
Erstinbetriebnahme, Inspektion, Wartung Heizwasserseitig füllen und entlüften (Fortsetzung) 9. Vitotrans 353 in Betrieb nehmen: Montage- und Serviceanleitung „Regelung für Vitotrans 353“ Trinkwasserseitig füllen und entlüften 1. Alle trinkwasserseitigen Absperrventile öffnen. 5. Zirkulationspumpe mit Aktorentest wieder auf „Auto“ stellen. 2. Kaltwasserzulauf öffnen. Hinweis 3. -
Seite 21: Protokolle
Protokolle Protokolle Inbetriebnahme-Protokoll Anlagenbetreiber Anlagenstandort Herstellnummer Rohrleitung Heizwasserseitig Länge = ■ Trinkwasserseitig Länge = ■ Zirkulations-Set vorhanden? Rücklaufverteil-Set vorhanden? Check-Liste Beide Kreise gespült und entlüftet? Nein Alle Absperrarmaturen in der Kaltwasserleitung geöffnet? Nein Druck heizwasserseitig min. 1,5 bar (0,15 MPa)? Nein Druck trinkwasserseitig min. - Seite 22 Protokolle Protokolle (Fortsetzung) Wasserwerte Temperatur °C pH-Wert + ORP Elektrische Leitfähigkeit bei 20 °C S/cm μ Gesamthärte mmol/l Calcium mmol/l Erdalkalien mmol/l Sauerstoff mmol/l Säuren bis pH 8,2 mmol/l Chloride mmol/l Nitrat, Ammoniak, Nitrid mmol/l Sulfat mmol/l Phosphate mmol/l Silikon mmol/l Eisen mmol/l...
-
Seite 23: Technische Daten
Technische Daten Technische Daten Vitotrans 353 PBLA PBLA-S Zapfleistung l/min ≤ ≤ gemäß SPF-Prüfprozedur, Leistungskennzahl 1 (LK 1) Siehe folgenden Hinweis zur Zapfleistung. Trinkwasserinhalt 2,16 2,39 Heizwasserinhalt 2,07 2,71 Max. Betriebsdruck Heizwasserseitig ■ Trinkwasserseitig ■ Zulässige Umgebungstemperaturen °C 2 bis 40 2 bis 40 Gewicht komplett mit Wärmedämmung Leistungsaufnahme heizwasserseitige Umwälzpumpe... -
Seite 24: Integrierte Heizwasserseitige Umwälzpumpe
Technische Daten Kennlinien Umwälzpumpen (Fortsetzung) Integrierte heizwasserseitige Umwälzpumpe 1200 1100 1000 1000 1500 2000 2500 3000 3500 4000 Volumenstrom in l/h Abb. 10 UPML 25-105 Max. Förderhöhe Heizwasserseitiger Durchflusswiderstand Restförderhöhe Min. Förderhöhe Zirkulationspumpe Mit Zirkulations-Set, Zubehör 1000 1000 1500 2000 2500 3000 3500... -
Seite 25: Entsorgung
Entsorgung Endgültige Außerbetriebnahme und Entsorgung Viessmann Produkte sind recyclingfähig. Komponen- Wir empfehlen, das von Viessmann organisierte Ent- ten und Betriebsstoffe der Anlage gehören nicht in den sorgungssystem zu nutzen. Betriebsstoffe (z. B. Wär- Hausmüll. meträgermedien) können über die kommunale Sam- Zur Außerbetriebnahme die Anlage spannungsfrei... -
Seite 26: Bescheinigungen Konformitätserklärung
Bescheinigungen Konformitätserklärung Wir, die Viessmann Climate Solutions SE, D-35108 Allendorf, erklären in alleiniger Verantwor- tung, dass das bezeichnete Produkt in Konstruktion und Betriebsverhalten den europäischen Richtlinien und den ergänzenden nationalen Anforderungen ent- spricht. Die Konformitätserklärung ist mit Hilfe der Herstell-Nr. -
Seite 27: Stichwortverzeichnis
Stichwortverzeichnis Stichwortverzeichnis Abmessungen.............. 9 Montagehinweise............11 Anschließen – heizwasserseitig............13 – Kaskade..............15 Produktinformation............7 – trinkwasserseitig............14 Protokoll..............21 Anschlüsse Pumpenkennlinien............23 – Elektrisch..............16 – heizwasserseitig............10 – trinkwasserseitig............10 Symbole............... 6 – umbauen..............10 Technische Daten............23 Bestimmungsgemäße Verwendung......7 Wandmontage............11 Entsorgung..............25 Wärmedämmung anbauen.........17 Füllen und entlüften Zapfleistung..............23 –... - Seite 28 Viessmann Ges.m.b.H. Viessmann Climate Solutions SE A-4641 Steinhaus bei Wels 35108 Allendorf A Carrier Company A Carrier Company Telefon: 07242 62381-110 Telefon: 06452 70-0 Telefax: 07242 62381-440 Telefax: 06452 70-2780 www.viessmann.at www.viessmann.de...
