- Seite 1 VIESMANN Montage- und Serviceanleitung für die Fachkraft Vitogate 300 Typ BN/MB GLT-Kommunikation mit Heizungsanlagen über BACnet und Modbus VITOGATE 300 Bitte aufbewahren! 5834255 DE 9/2018...
-
Seite 2: Erläuterung Der Sicherheitshinweise
Die Instandsetzung von Bauteilen mit sicher- Spannungsfreiheit kontrollieren. heitstechnischer Funktion gefährdet den siche- ■ Anlage gegen Wiedereinschalten sichern. ren Betrieb der Anlage. Defekte Bauteile müssen durch Viessmann Ori- Gefahr ginalteile ersetzt werden. Heiße Oberflächen können Verbrennungen zur Folge haben. Zusatzkomponenten, Ersatz- und Verschleißteile ■... -
Seite 3: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise (Fortsetzung) Sicherheitshinweise für den Betrieb der Anlage Verhalten bei Abgasgeruch Gefahr Undichte oder verstopfte Abgasanlagen oder Gefahr unzureichende Zufuhr der Verbrennungsluft ver- Abgase können zu lebensbedrohenden Vergif- ursachen lebensbedrohliche Vergiftungen durch tungen führen. Kohlenmonoxid im Abgas. ■ Heizungsanlage außer Betrieb nehmen. Ordnungsgemäße Funktion der Abgasanlage Aufstellort belüften. -
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Information Entsorgung der Verpackung ..............Symbole ....................Bestimmungsgemäße Verwendung ............Produktinformation ................. Montagevorbereitung ........................ Montageablauf Ablaufübersicht ..................Vitogate 300 montieren ................Übersicht der Anschlüsse ..............Vitogate 300 ..................■ Netzteil ....................■ Kommunikationsmodul LON einbauen ..........LON-Verbindung herstellen ..............10 Verbindung zum BACnet oder Modbus herstellen ......... -
Seite 5: Entsorgung Der Verpackung
Information Entsorgung der Verpackung Verpackungsabfälle gemäß den gesetzlichen Festle- DE: Nutzen Sie das von Viessmann organisierte Ent- gungen der Verwertung zuführen. sorgungssystem. AT: Nutzen Sie das gesetzliche Entsorgungssystem ARA (Altstoff Recycling Austria AG, Lizenznum- mer 5766). CH: Verpackungsabfälle werden vom Heizungs-/ Lüftungsfachbetrieb entsorgt. -
Seite 6: Produktinformation
Haftungsaus- Die bestimmungsgemäße Verwendung setzt voraus, schluss. Fehlgebrauch liegt auch vor, wenn Kompo- dass eine ortsfeste Installation in Verbindung mit anla- nenten der Viessmann Anlage in ihrer bestimmungs- genspezifisch zugelassenen Komponenten vorgenom- gemäßen Funktion verändert werden. men wurde. -
Seite 7: Montagevorbereitung
Montagevorbereitung Montagevorbereitung Funktionen Über Vitogate 300, Typ BN/MB kann der Anlagenbe- treiber in Verbindung mit einem BACnet- oder Modbus- Leitsystem die folgenden Funktionen nutzen: ■ Übertragung der Betriebszustände der Heizungsan- lage ■ Parametrierung der Heizungsanlage Weiterleiten von Störungs- und Fehlermeldungen ■... -
Seite 8: Vitogate 300 Montieren
Montageablauf Ablaufübersicht Ablauf Verantwortlicher Seite Vitogate 300 und Netzteil montieren. Fachbetrieb Falls noch nicht erfolgt: Fachbetrieb Siehe Montage- und Kommunikationsmodul LON in Vitotronic Regelung ein- Serviceanleitung „Kom- bauen. munikationsmodul LON“. LON-Verbindung herstellen. Fachbetrieb Verbindung zum BACnet oder Modbus herstellen. Fachbetrieb Netzanschluss Elektrofachkraft Vitotronic Regelung in LON einbinden. -
Seite 9: Montageablauf

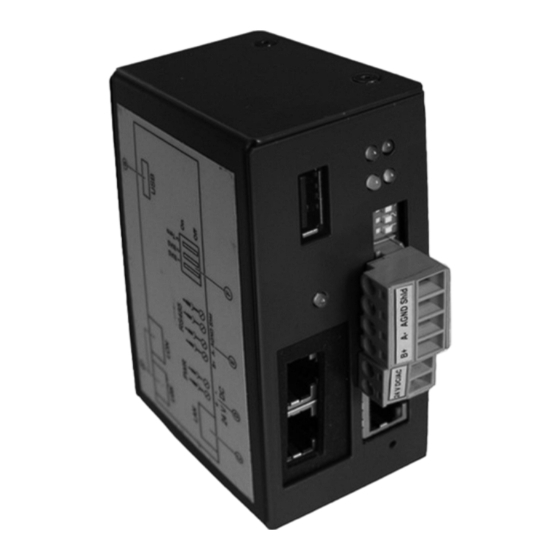

Montageablauf Übersicht der Anschlüsse Vitogate 300 Codierschalter für Schnittstelle RS485: 1 Bias-Spannung 2 Bias-Spannung 3 Abschlusswiderstand 120 Ω Anschluss RS485: Schnittstelle zum BACnet MS/TP oder Modbus RS485 Spannungsversorgung 24V : Sekundärseite Netz- Term teil BIAS BIAS Anschluss LAN zur Verbindung mit PC/Laptop oder BACnet IP oder Modbus TCP/IP Anschluss LON,RJ 45 Buchsen, geschirmt USB-Anschluss zur Softwareaktualisierung... -
Seite 10: Lon-Verbindung Herstellen
Montageablauf LON-Verbindung herstellen Viessmann LON ist für die BUS-Topologie „Linie“ mit Die Anforderungen für die Leitungen und den Betrieb beidseitigem Abschlusswiderstand (Zubehör) ausge- der LON-Schnittstelle FTT 10-A sind einzuhalten. legt. Alle Viessmann Geräte werden über RJ45-Stecker Die Übertragungsentfernungen bei LON sind von den angeschlossen. -
Seite 11: Verbindung Zum Bacnet Oder Modbus Herstellen
Montageablauf LON-Verbindung herstellen (Fortsetzung) Anschluss mit LON-Verbindungsleitung, bauseitiger Leitung und LON-Anschlussdose ≤ 900 m Abb. 6 Verlegeabstand 900 m (mit LON- ≤ Anschlussdosen) Vitotronic Regelung Bauseitige Leitung Vitogate 300 LON-Anschlussdosen Abschlusswiderstand Bis 30 Teilnehmer LON-Verbindungsleitung, 7 m lang Verbindung zum BACnet oder Modbus herstellen Die Verbindung zum gewünschten Netzwerk herstel- len. -
Seite 12: Netzanschluss Über Den Hauptschalter
Montageablauf Netzanschluss (Fortsetzung) Netzanschluss über den Hauptschalter Beim Ausschalten der Heizungsanlage durch den Hauptschalter werden das Vitogate 300 und die Vitotronic Regelung ausgeschaltet. Zum BACnet- oder Modbus-Leitsystem werden keine Daten übertragen. +24 V GND 24 V DC 100-240 V AC GNYE Abb. -
Seite 13: Netzanschluss Unabhängig Vom Hauptschalter
Montageablauf Netzanschluss (Fortsetzung) Netzanschluss unabhängig vom Hauptschalter Beim Ausschalten der Heizungsanlage durch den Hauptschalter bleibt das Vitogate 300 in Betrieb, die Vitotronic Regelung wird ausgeschaltet. Zum BACnet- oder Modbus-System werden keine Daten übertragen. +24 V GND 24 V DC 100-240 V AC GNYE Abb. -
Seite 14: Anzeige- Und Bedienelemente
Inbetriebnahme und Einregulierung Anzeige- und Bedienelemente LON-Status Blinkt grün: Teilnehmer-Check läuft. Blinkt gelb: Gerät empfängt Daten. Blinkt gelb: Gerät sendet Daten. Power Leuchtet grün: Power ON, Betriebsspan- nung vorhanden Status Status-Anzeige: Rot, Grün, Orange, Bedeutung siehe folgende Tabelle Term Reset Reset-Taster zum Wiederherstellen des BIAS BIAS... -
Seite 15: Lon-Teilnehmerliste Aktualisieren
Vitotronic 300 Vitotronic 200-H Vitogate 300 Regelung ist Fehlermanager Regelung ist nicht Fehlermanager. Gerät ist Fehlermanager. Parameter/Codierung „79:1“ in Codierung „79:0“ Gruppe „Allgemein“ Viessmann Anlagennummer Viessmann Anlagennummer — Parameter/Codierung „98:1“ in Codierung „98:1“ Gruppe „Allgemein“ Fehlerüberwachung LON-Teilneh- Fehlerüberwachung LON-Teilneh- —... -
Seite 16: Verbindung Mit Dem Vitogate 300 Konfigurations-Webserver Herstellen
Die Konfigurationsseiten sind in der im Vitogate 300 ■ Benutzername: vitogate integrierten Online-Hilfe beschrieben. ■ Passwort: viessmann Hinweis Wenn auf HTTPS umgestellt wurde (siehe Online- Hilfe), unbedingt das Passwort ändern. Funktionen des Reset-Tasters Für das Vitogate 300 bestehen verschiedene Möglich- keiten des Geräte-Resets. -
Seite 17: Werkseitige Grundeinstellung Wiederherstellen
Inbetriebnahme und Einregulierung Funktionen des Reset-Tasters (Fortsetzung) Werkseitige Grundeinstellung wiederherstellen Reset-Taster des Vitogate 300 für min. 15 s gedrückt halten. Während der Reset-Taster gedrückt wird, blinkt die Status-LED orange (rot und grün gleichzeitig). Bis der Wiederherstellungsprozess abgeschlossen ist, bleibt die Status-LED aus. - Seite 18 Inbetriebnahme und Einregulierung Funktionen des Reset-Tasters (Fortsetzung)
-
Seite 19: Einzelteillisten
Einzelteillisten Bestellung von Einzelteilen Zur Bestellung von Einzelteilen sind folgende Angaben erforderlich: ■ Herstell-Nr. (siehe Typenschild ■ Positionsnummer des Einzelteils (aus dieser Einzel- teilliste) -
Seite 20: Vitogate 300
Einzelteillisten Vitogate 300 0001 0003 0002 0005 0006 Abb. 10... - Seite 21 Einzelteillisten Vitogate 300 (Fortsetzung) Pos. Einzelteil 0001 Grundgerät Vitogate 300, Typ BN/MB 0002 Netzwerkleitung, Länge 2 m 0003 Netzteil 24 V, 0,75 A 0005 Verbindungsleitung Spannungsversorgung 24 V und RS485-Stecker 0006 Montage- und Serviceanleitung Vitogate 300, Typ BN/MB...
- Seite 22 Technische Daten Technische Daten Vitogate 300, Typ BN/MB Netzspannung 12 bis 24 V /~ Stromaufnahme Max. 320 mA Nennleistung Max. 3,85 W Frequenzbereich 47 bis 63 Hz Zulässige Umgebungstemperatur Betrieb 0 bis 45 °C ■ Transport und Lagerung 10 bis +65 °C −...
-
Seite 23: Anhang
Anhang Endgültige Außerbetriebnahme und Entsorgung Viessmann Produkte sind recyclingfähig. Komponen- DE: Wir empfehlen, das von Viessmann organisierte ten und Betriebsstoffe der Anlage gehören nicht in den Entsorgungssystem zu nutzen. Betriebsstoffe Hausmüll. (z. B. Wärmeträgermedien) können über die kom- Zur Außerbetriebnahme die Anlage spannungsfrei munale Sammelstelle entsorgt werden. -
Seite 24: Konformitätserklärung
Bescheinigungen Konformitätserklärung Wir, die Viessmann Werke GmbH & Co. KG, D-35107 Allendorf, erklären in alleiniger Verantwortung, dass das bezeichnete Produkt in Konstruktion und Betriebs- verhalten den europäischen Richtlinien und den ergänzenden nationalen Anforderungen entspricht. Die Konformität wurde mit der CE-Kennzeichnung nachgewiesen. - Seite 25 Stichwortverzeichnis Stichwortverzeichnis Anschluss..............9 Nennfrequenz.............22 Anzeigeelemente............14 Nennspannung............22 Ausgangsspannung........... 22 Nennstrom..............22 Ausgangsstrom............22 Netzanschluss – Richtlinien..............11 – Über Hauptschalter..........12 BACnet..............6, 9 – Unabhängig von Hauptschalter.......13 Bedienelemente............14 – Vorschriften............. 11 Bestimmungsgemäße Verwendung......5 Netzteil – Ausgangsspannung..........22 – Ausgangsstrom............22 Fehlermanager............15 –...
