2.9 „Bahnübergang"
Durch Auswahl dieser Eingabemodi kann das Modul von verschiedenen Viessmann
Bahnübergängen gesteuert werden (Abbildung 68)
2.9.1 „Bahnschranke"

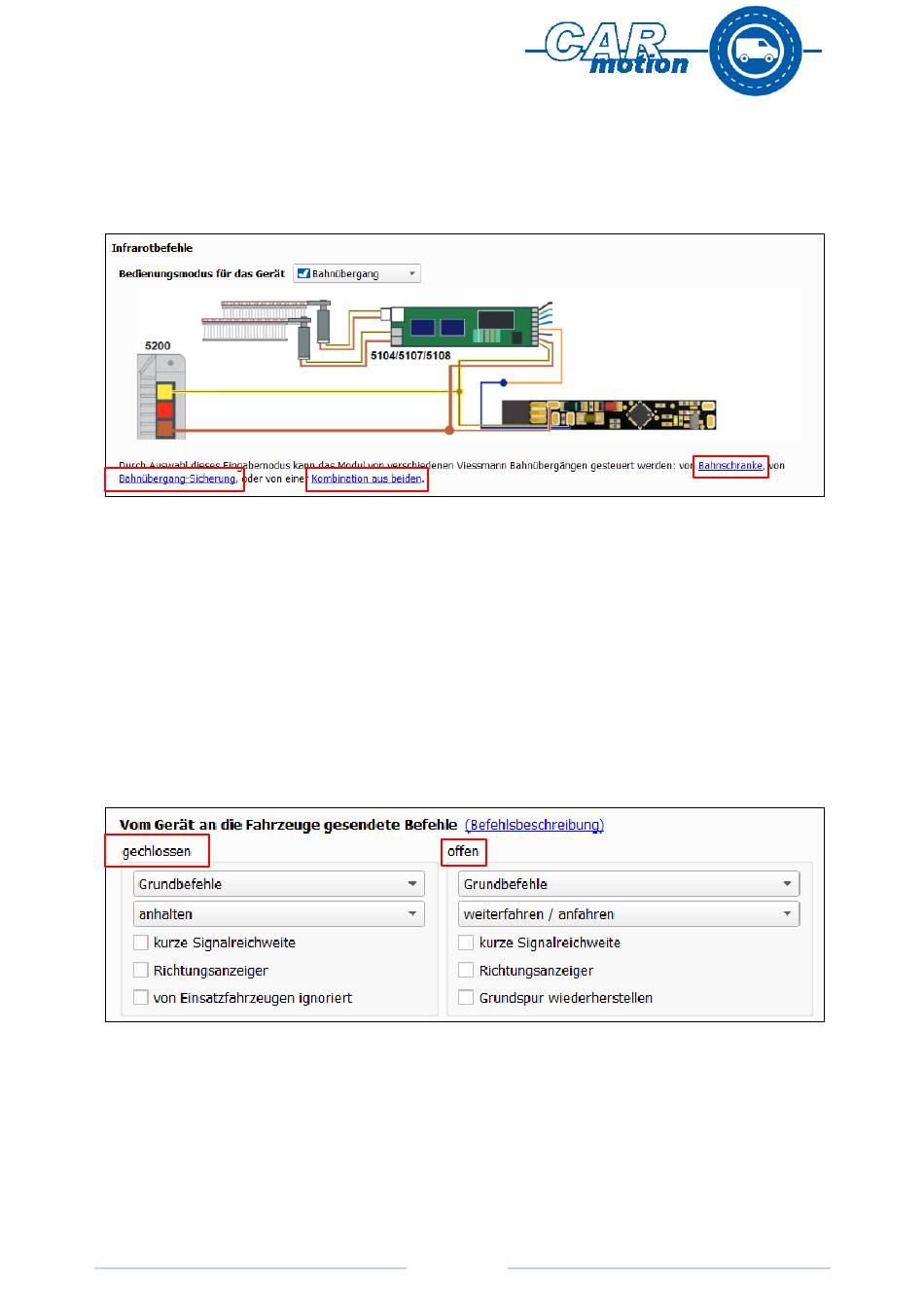

Abbildung 68 „Bahnschranke"
Die Elektronik der „Bahnschranke" steuert das „IR-Mini-Modul". Dazu wird das „blaue
Steuerkabel" des IR-Mini mit der orangen Kabel der Bahnschrankenelektronik verbunden.
Evtl. kann das Anhalten noch durch einen Nordmagneten abgesichert werden, sodass der
Verlust der Versorgungsspannung das Anhalten der Fahrzeuge sicherstellt. Beachten Sie
das „Automatisches Weiterfahren nach einer bestimmten Zeitspanne" der Fahrzeuge in
diesem Fall abzuschalten bzw. Spurbezogen einzustellen, da diese sonst nach Ablauf der
eingestellten Zeit weiterfahren.
Sobald Sie die Auswahl „Bahnübergang" getroffen haben, werden die Anzeigen im Bereich
der „Vom Gerät an die Fahrzeug gesendete Befehle" angepasst (Abbildung 69).
Abbildung 69 Befehle „Bahnübergang"
Seite 41
