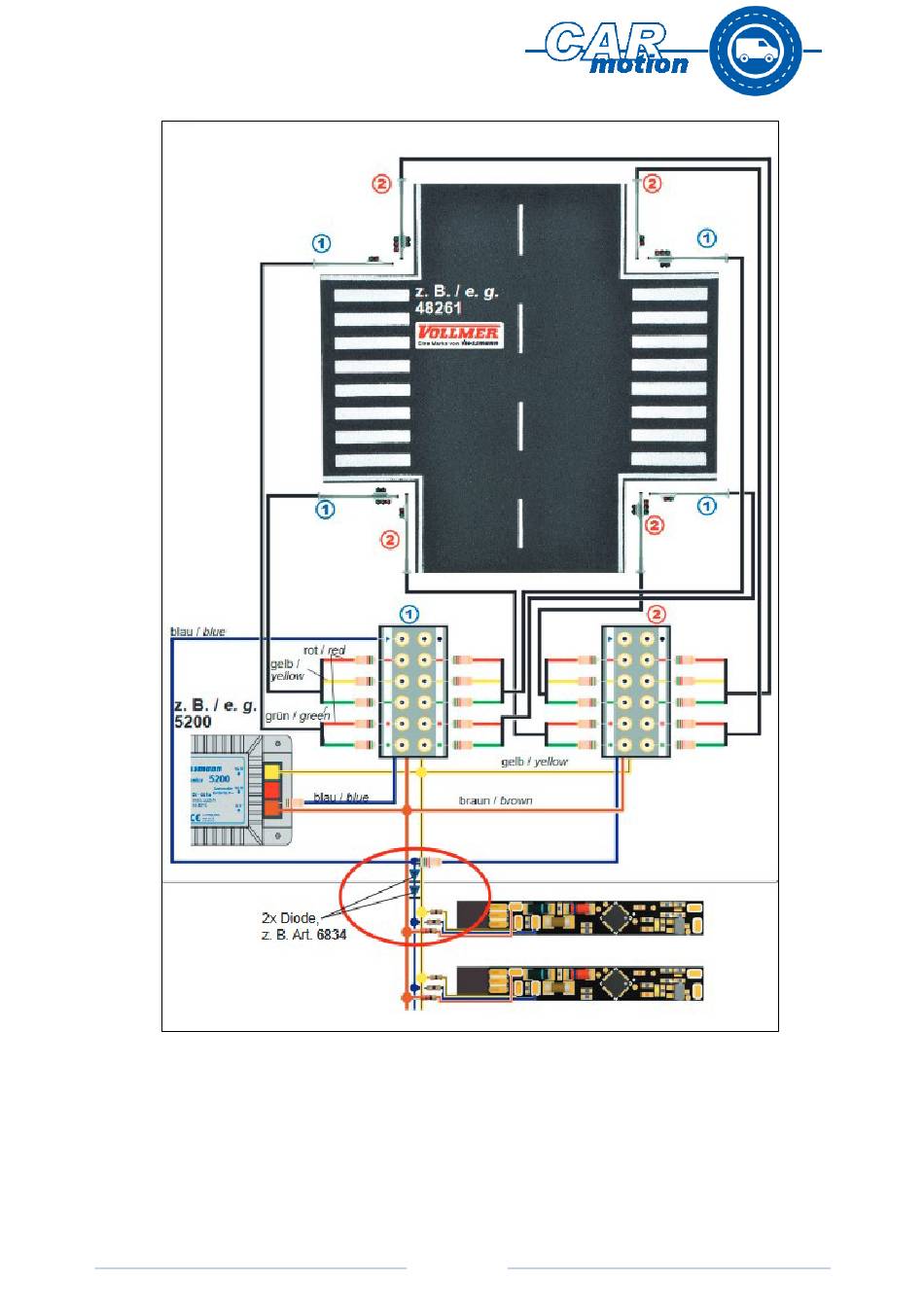

Abbildung 67 Ampelkreuzung für 4 Straßen und 2 IR-Mini
Beachten Sie, dass Sie die 2 „blauen Steuerleitungen" der IR-Mini-Module zusammenfassen
und über 2 Dioden z. B. Art. 6834 in Reihe, Kathode Richtung IR-Mini-Module, (Abbildung 66
und Abbildung 67) mit der Steuerleitung der 2. Ampel, am Ausgang (blaues Dreieck) der 1.
Ampel anschließen. Die Abbildung 185 zeigt den Aufbau einer Kreuzung mit 4 Ampeln
(Haupt- und Querstraße) und 2 IR-Mini zur Steuerung der Fahrzeuge.
Seite 40
