Montageanleitung
für die Fachkraft

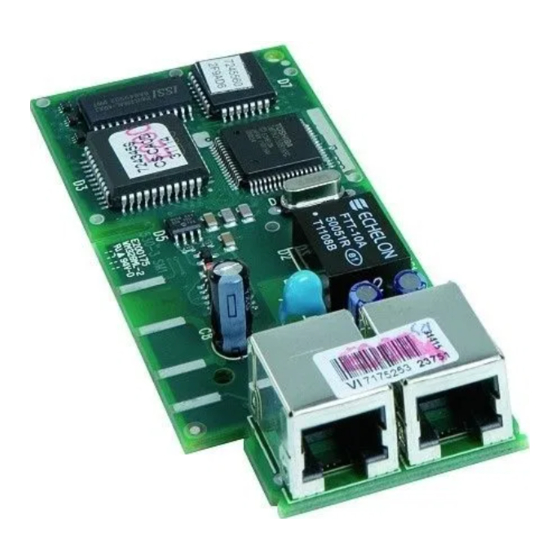

Kommunikationsmodul LON
Sicherheitshinweise
Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und
Schäden für Menschen und Sachwerte auszuschließen.
Erläuterung der Sicherheitshinweise
!
Achtung
Dieses Zeichen warnt vor Sach-
und Umweltschäden.
Montage, Erstinbetriebnahme, Inspek-
tion, Wartung und Instandsetzung müs-
sen von autorisierten Fachkräften (Hei-
zungsfachbetrieb/Vertragsinstallations-
unternehmen) durchgeführt werden.
Bei Arbeiten an Gerät/Heizungsanlage
diese spannungsfrei schalten (z. B. an
der separaten Sicherung oder einem
Hauptschalter) und gegen Wiederein-
schalten sichern.
Bei Brennstoff Gas den Gasabsperr-
hahn schließen und gegen ungewolltes
Öffnen sichern.
5458351 DE
11/2022
VIESMANN
Hinweis
Angaben mit dem Wort Hinweis enthal-
ten Zusatzinformationen.
Nach Montage Gasdichtheit prüfen.
Bei allen Arbeiten geeignete persönli-
che Schutzausrüstung tragen.
Die Instandsetzung von Bauteilen mit
sicherheitstechnischer Funktion gefähr-
det den sicheren Betrieb der Anlage.
Bei Austausch ausschließlich
Viessmann Originalteile oder von
Viessmann freigegebene Ersatzteile
verwenden.
Montage der Bauteile mit neuen Dich-
tungen.
Nach Montage entsorgen!
Werbung
Verwandte Anleitungen für Viessmann LON
Inhaltszusammenfassung für Viessmann LON
- Seite 1 (z. B. an det den sicheren Betrieb der Anlage. der separaten Sicherung oder einem Bei Austausch ausschließlich Hauptschalter) und gegen Wiederein- Viessmann Originalteile oder von schalten sichern. Viessmann freigegebene Ersatzteile verwenden. Bei Brennstoff Gas den Gasabsperr- Montage der Bauteile mit neuen Dich- hahn schließen und gegen ungewolltes...
- Seite 2 Verwendung Kommunikationsmodul LON, Bestellnummer 7172173 7172174 7179113 ■ Heizkessel mit folgenden ■ Kaskadenregelung in ■ Öl/Gas-Brennwertge- Kessel- und Heizkreisrege- Mehrkesselanlagen: räte mit folgenden wit- lungen: – Vitotronic 300-K, terungsgeführten – Vitotronic 100, Typ MW1, MW1B, Regelungen: Typ CC1E, CC1I, GC1, MW2, MW2B –...
- Seite 3 ■ Vitotronic 300, Typ GW2, GW2B, GC4, GC4B GW4, GW4B ■ Vitotronic 200, Typ GW1, GW1B, ■ Vitotronic 300-K, Typ MW1, MW1B, GW4B MW2, MW2B ■ Vitotronic 050 und 200-H, Typ HK1W, ■ Vitotronic 333, Typ MW2 HK3W A Grundleiterplatte der Regelung B Kommunikationsmodul LON...
- Seite 4 Vitotronic 100, 200, 300, Typ C... ■ Vitotronic 100, Typ CC1E ■ Vitotronic 200, Typ CO1E ■ Vitotronic 300, Typ CM1E A Grundleiterplatte der Regelung B Kommunikationsmodul LON ■ Vitotronic 100, Typ CC1I ■ Vitotronic 200, Typ CO1I ■ Vitotronic 300, Typ CM1I...
- Seite 5 Montage (Fortsetzung) A Grundleiterplatte der Regelung B Kommunikationsmodul LON Vitotronic 200, Typ KO1B, KO2B Dargestellt Typ KO1B A Grundleiterplatte der Regelung B Kommunikationsmodul LON...
- Seite 6 Montage (Fortsetzung) Vitotronic 050 und 200-H, Typ HK1M A Grundleiterplatte der Regelung B Kommunikationsmodul LON Wärmepumpenregelungen Vitotronic 200, Typ WO1... A Regler- und Sensorleiterplatte B Kommunikationsmodul LON...
- Seite 7 Montage (Fortsetzung) WPR300 A Sensorleiterplatte B Kommunikationsmodul LON...
- Seite 8 Montage (Fortsetzung) Vitotronic 200, Typ GC7B, HO2B, HO1... A Grundleiterplatte B Kommunikationsmodul LON...
- Seite 9 Montage (Fortsetzung) Vitotronic 200, Typ KW6... A Grundleiterplatte B Kommunikationsmodul LON...
- Seite 10 Vitotronic 200, Typ FO1 und Vitotronic 300, Typ FW1 A Leiterplatte Wärmeverteilungsrege- B Kommunikationsmodul LON lung LON-Verbindung herstellen Das Viessmann LON ist für die BUS- Leitungstypen (bauseits): Topologie „Linie“ mit beidseitigem ■ 2-adrige Leitung, CAT5, geschirmt Abschlusswiderstand (Zubehör) ausge- ■ JY(St)Y 2 x 2 x 0,8 mm (Telefonlei- legt.
- Seite 11 Isolationsanforderungen der IEC/EN 60335-1 zu erfüllen. Anschlussvarianten Anschluss mit LON-Verbindungsleitung Verlegeabstand ≤ 7 m A Regelung oder Kommunikations- B LON-Verbindungsleitung, 7 m lang produkt C Abschlusswiderstand Anschluss mit LON-Verbindungsleitung und LON-Kupplung Verlegeabstand 7 bis 21 m A Regelung oder Kommunikations-...
- Seite 12 Verlegeabstand ≤ 900 m (mit LON-Stecker) A Regelung oder Kommunikations- D LON-Stecker produkt F Bis 30 Teilnehmer B Bauseitige Leitung C Abschlusswiderstand Anschluss mit LON-Verbindungsleitung, bauseitiger Leitung und LON- Anschlussdose 900 m Verlegeabstand ≤ 900 m (mit LON-Anschlussdosen) A Regelung oder Kommunikations- D LON-Anschlussdosen produkt...
