2. 2. Allgemeine Anschlußhinweise
Zum Anschluß des ETS-1006 FAX muß das Gehäuse wie beschrieben geöffnet wer-
den.
Der Netzanschluß der Telefonanlage muß an einer jederzeit frei zugänglichen 230-V-
Schutzkontaktsteckdose erfolgen.
Der Anschluß der Amtverbindung erfolgt mit dem beiliegenden TAE-Anschlußkabel.
Die Telefone dürfen nur indirekt über TAE-Anschlußdosen mit dem ETS-1006 FAX
verbunden werden. Als Verbindungsleitung dürfen Sie nur entsprechendes Fernmel-
dekabel (z.B. JYY 0,6 mm) für feste Installationen verwenden. Mit der Verwendung von
verdrillten Doppeladern und durch sorgfältige Verlegung der Leitungen (vermeiden Sie
längere Parallelführung der Leitungen, insbesondere neben Stromversorgungsleitun-
gen) beugen Sie möglichen Störeinflüssen vor. Im unteren Teil des Gehäuses sind
neben den Aussparungen bereits Bohrungen für Zugentlastungen vorgesehen. Sie als
Monteur müssen bei der Montage für die eventuell notwendige Zugentlastung durch
Schellen, Klemmen usw. sorgen.

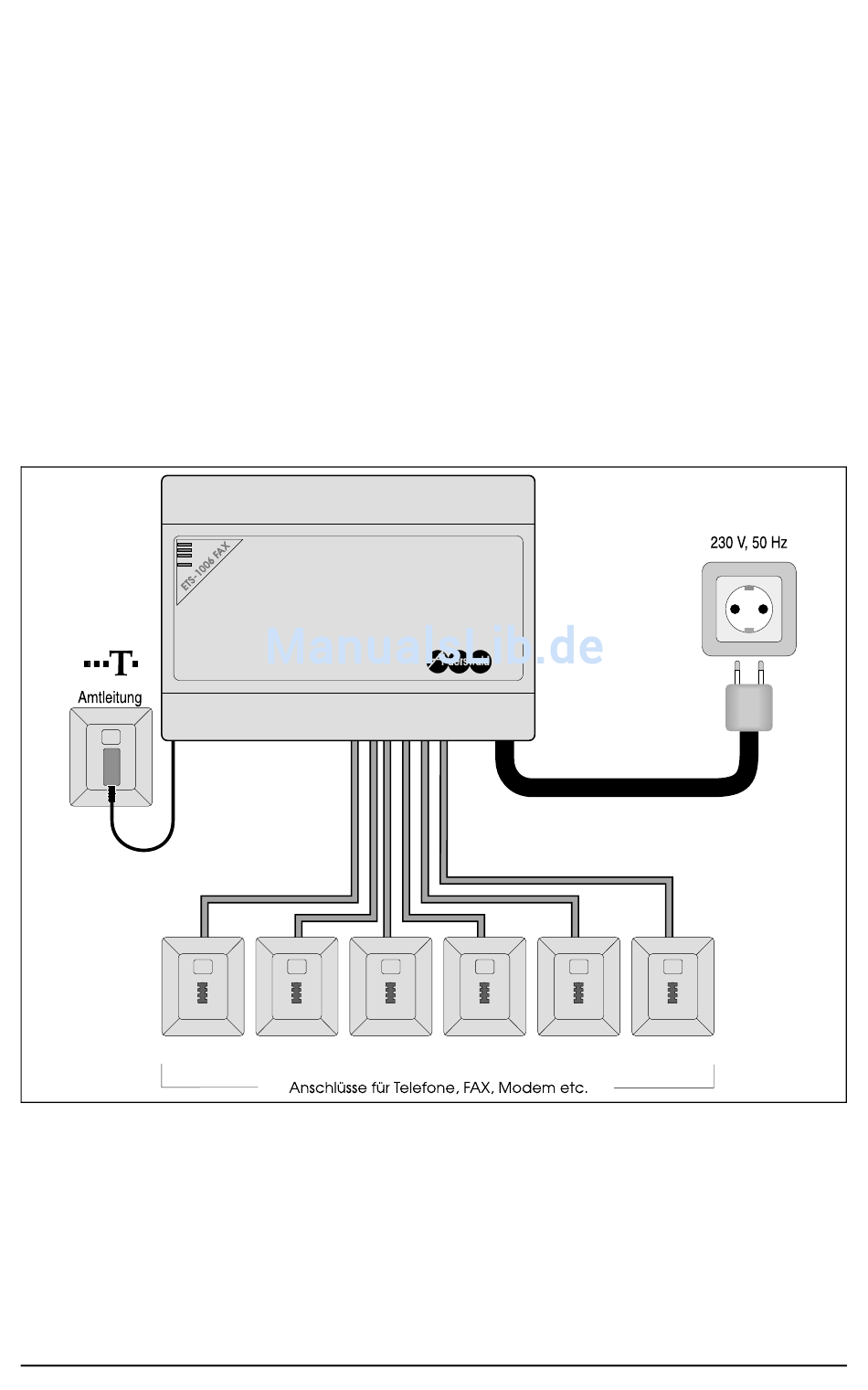

Das Bild zeigt den vollausgebauten Zustand des Grundgerätes ETS-1006 FAX. Für
jeden Teilnehmeranschluß ist lediglich eine zweiadrige Leitung und eine TAE-Dose
erforderlich.
2. 3. Anschlußklemmen
Für den Anschluß werden die Klemmleisten am unteren Rand der Leiterplatte des
ETS-1006 FAX (Grundgerät) verwendet. Der Block für die 6 Teilnehmer umfaßt
12 Klemmen (zwei pro Teilnehmer 31 bis 36, jeweils a und b). Weiterhin ist ein 2-poli-
