2.2. Einbaubeispiel Bosch Active Line bis 2017 und Performance-Line (CX)
bis 2019:
Benötigtes Werkzeug:
• Torx 20 Steckschlüssel
• 8 mm Innensechskantschlüssel
• ISIS Kurbelabzieher
• Optional: Flachzange

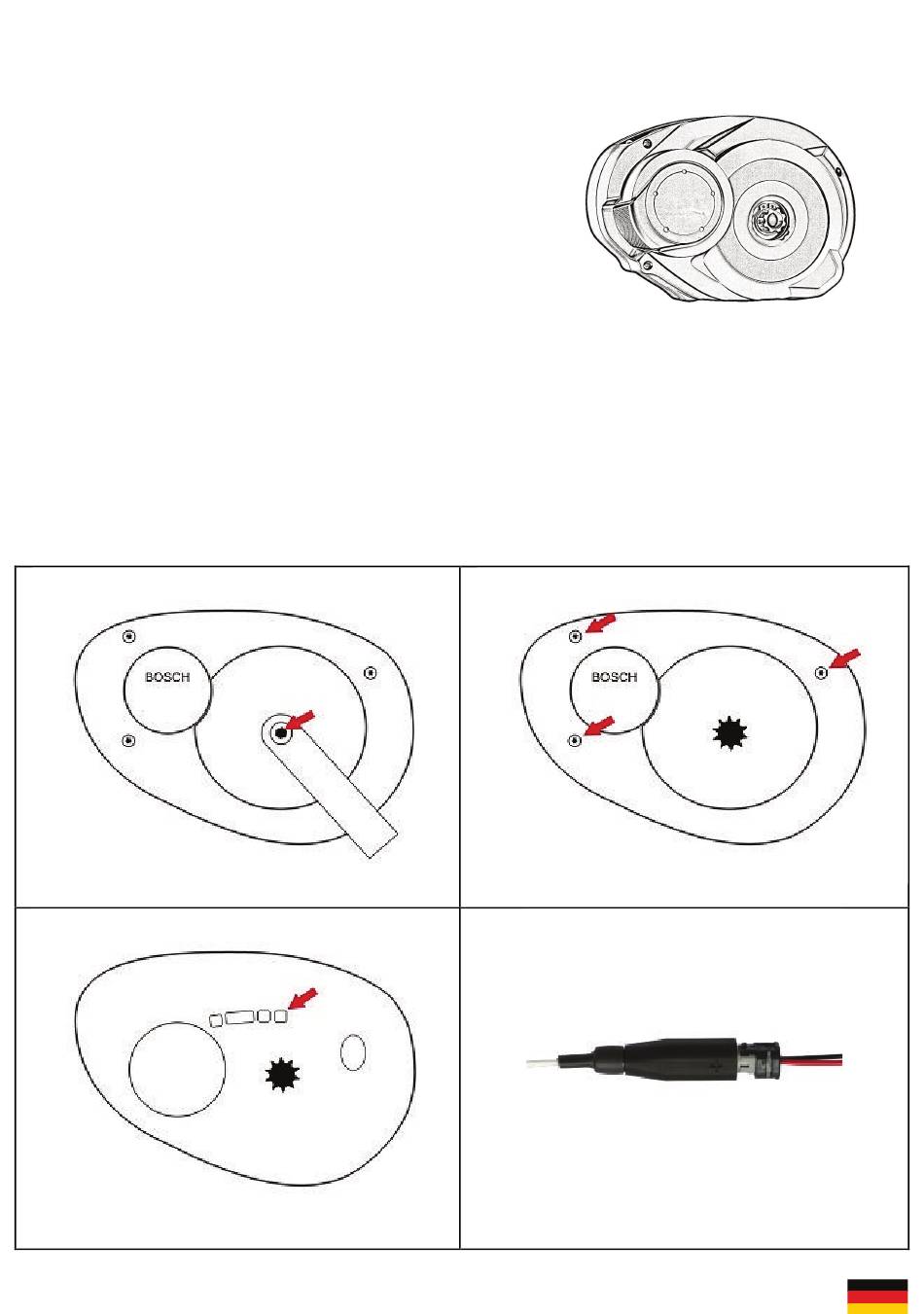

Lösen Sie die 8 mm Innensechskantschraube (Bild 5). Entnehmen Sie die Kurbel. Falls dies nicht per Hand möglich ist
verwenden Sie einen Kurbelabzieher. Entfernen Sie die drei Torx-Schrauben mit dem Steckschlüssel (Bild 6). Jetzt
kann die Motorabdeckung entfernt werden. Ziehen Sie den Stecker des Geschwindigkeitssensors (Bild 7) ggf. mit
Hilfe einer Flachzange.
Schließen Sie nun den motorseitigen Stecker (Kabel rot und schwarz Bild 18) des Verbindungskabels vom sIMPLEk
an die Position des zuvor abgesteckten Geschwindigkeitssensors. Anschließend wird der Geschwindigkeitssensor mit
der Steckerkupplung des Verbindungskabels vom sIMPLEk verbunden (Bild 8).
Bild 5
Bild 7
Bild 6
Bild 8
